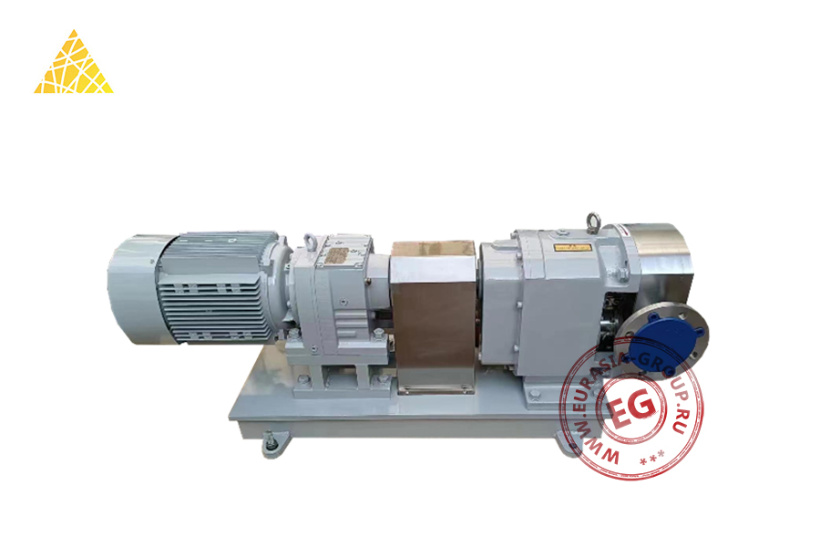

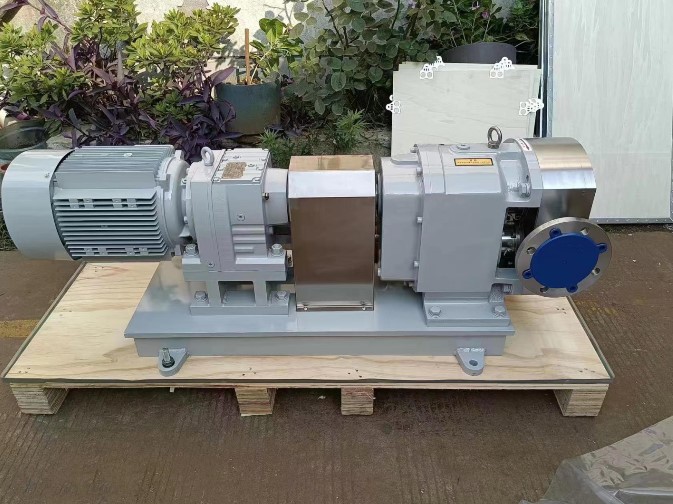

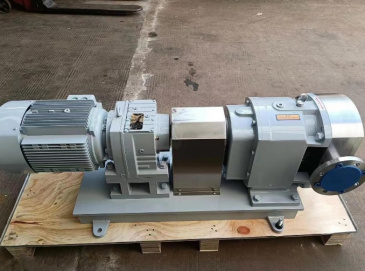

Роторно-кулачковый насос 65HT20C-12 представляет собой высокотехнологичное оборудование, разработанное для перекачивания вязких и чувствительных к сдвигу жидкостей в различных отраслях промышленности, таких как пищевая, химическая и фармацевтическая. Благодаря своей высокой точности и эффективности этот насос идеально подходит для задач, требующих деликатного обращения с продуктом. Основу конструкции данного насоса составляет прочный корпус, внутри которого размещены два роторных кулачка.
Принцип действия насоса заключается в создании объемных камер между роторными кулачками и корпусом, которые захватывают и перемещают жидкость из зоны всасывания в зону нагнетания. Такая конструкция позволяет минимизировать пульсацию потока и уменьшить сдвиговое воздействие. Компактные размеры модели 65HT20C-12 облегчают ее интеграцию в существующие системы, а простота в обслуживании позволяет быстро и легко заменять элементы, такие как уплотнения и роторы.
Корпус изготавливается из материалов, устойчивых к агрессивным средам. Роторные кулачки имеют специально разработанную форму для создания герметичных камер, которые обеспечивают плавное и равномерное перемещение жидкости. Приводной механизм, состоящий из электродвигателя и редуктора, передает крутящий момент на валы роторов, обеспечивая их вращение. Система синхронизации гарантирует, что роторы вращаются синхронно, предотвращая контакт между ними и обеспечивая стабильность работы насоса. Уплотнительная система защищает от утечек и предотвращает загрязнение внутренних компонентов.
| Расход | 15 – 20 м³/ч (зависит от сырья) |
| Максимальный подъем | 60 м |
| Давление | 0,6 МПа |
| Смещение за оборот | 1,74 л |
| Диаметр входа и выхода | 80/80 мм |
| Уплотнительный материал | WIC |
| Уплотнительное резиновое кольцо | Фторкаучук |
| Корпус насоса | 316 |
| Крышка насоса | 316 |
| Ротор | 316 |
| Вал | 316 |
| Количество кулачков (лопастей) | 3 шт |
| Материал базы | Опорная пластина из нержавеющей стали |
| Соединительная крышка | 304 |
| Мощность двигателя | 7,5 кВт |
| Тип двигателя | Преобразование частоты взрывозащищенное |
| Частота/напряжения/Фазы | 380 В/50 Гц/3 Ф |
| Уровень изоляции | Класс F |
| Уровень защиты/взрывозащищенности | IP55 |
| Метод передачи | Редуктор |
| Номер корпуса редуктора | Р77 |
| Выходная скорость | 239 об/мин |
| Тестирование производительности |
45 минут полной проверки работоспособности машины |
| Гидростатический тест | Испытание давлением воды в течение 15 минут |
| Визуальный осмотр | Визуальный осмотр инспектора |
| Содержание теста производительности | Давление, расход, допуск на кавитацию |
|
Мощность, ток, утечка через механическое уплотнение |
|
| Шум, вибрация, объемный КПД |
