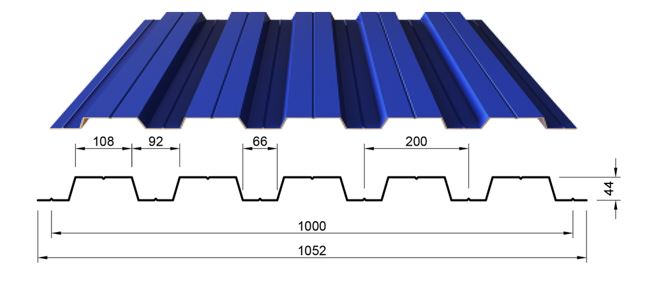

Станок для производства профлиста HC-44 – это стационарная программируемая электрогидравлическая непрерывно-поточная горизонтальная мини-линия, предназначенная для серийного выпуска строительного материала, который повсеместно используются, как для строительных работ, так и для облагораживания территории.
Автоматическая линия для производства профлиста HC-44 сформирована комбинированным составом, куда, в частности, входит разматыватель для рулона листового металла (гидравлический разматыватель с подъемным устройством и дополнительной тележкой – опция). Профилегибочный стан постепенно без резких переходов трансформирует ровное полотно металла в изогнутую форму методом холодного продавливания. На выходе из стана смонтирован П-образный портал, в рамке которого действует вертикальный поршень с прочно прикрепленным болтами фигурным лезвием гильотины. Необходимую плавность и мощность усилия гильотине придает давление, нагнетаемое гидравлической станцией. Задача резака заключается в точном отсечении готового изделия от еще обрабатываемого полотна. Заготовки укладываются мелкими партиями на приемном столе (автоматический штабелер – опция).
Оборудование для выпуска профлиста HC-44 получает исходные данные программы в бортовой компьютер путем их внесения через интерфейс «человек-машина» на цветном сенсорном экране. Длину заготовок, скорость подачи и количество штук в одной партии можно регулировать без остановки станка. Система отображает на мониторе техническое состояние приводов.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Тип комплектации | Базовая | Экспортная |
| Диаметр валов (мм) | 80 (пустотелые) | 90 (цельнометаллические) |
| Материал валов | Сталь #45 | Сталь #45 хромированная |
| Количество клетей (рядов вальцов) (шт.) | 18 | 20 |
| Толщина обрабатываемой стали (мм) | 0,4 - 0,7 | 0.5 - 0,9 |
| Производительность (м/мин) | 6 - 10 | 8 - 12 |
| Схема прокатки (ёлочная/параллельная) | Параллельная | Параллельная |
| Мощность основного двигателя (кВт) | 5 | 15 |
| Мощность гидростанции (кВт) | 5,5 | 5,5 |
| Напряжение (В) / Частота (Гц) | 380 / 50 | 380 / 50 |
| Направление вращения размотчика | Размотка, стоп | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства | Ручной | Автоматический с электроприводом |
| Автоматизированное управление линией | Промышленный пульт управления PLC Delta | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский | Русский, английский, китайский |
| Защитная крышка из металлической сетки | - | + |
| Пылезащитная крышка подшипников | - | + |
| Дополнительные выравнивающие ролики | - | + |
| Габаритные размеры (мм) | 8000 х 1500 х 1600 | 9000 х 1700 х 1300 |
| Вес (кг) | 7000 | 8000 |
