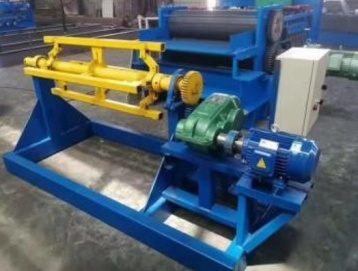

Линия для производства профнастила Н-90 представляет собой комплексную автоматизированную систему для изготовления стального профилированного листа Н-90. Конструкция линии выполнена по модульному принципу и включает последовательно расположенные функциональные узлы. Начальным элементом является разматыватель, оснащенный прочной рамной конструкцией с возможностью регулировки натяжения металлической ленты. Система подачи материала включает приводные валы и механизмы центрирования.

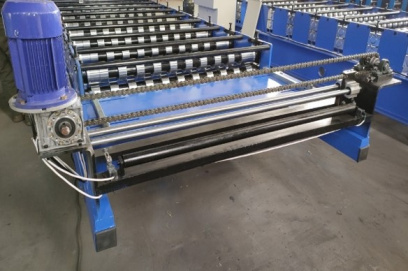

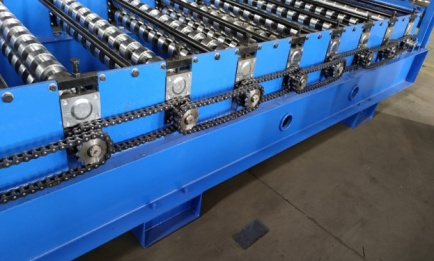

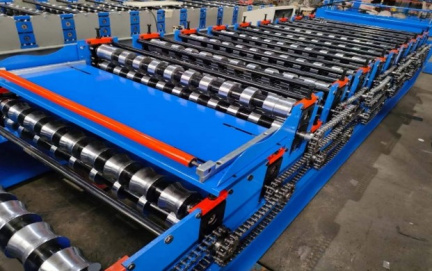

Центральным элементом линии выступает формовочный блок, состоящий из каскадно расположенных секций с профилирующими валами. Валковая система разработана с учетом специфики формирования глубокого профиля Н-90, что требует особой конфигурации и последовательности расположения формующих элементов. Прецизионная обработка рабочих поверхностей валов гарантирует высокую точность геометрических параметров готового профиля. Механизм привода реализован через систему цепной передачи с промежуточными звездочками, обеспечивающими синхронизацию работы всех формующих валов.

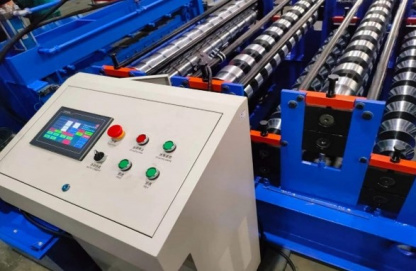

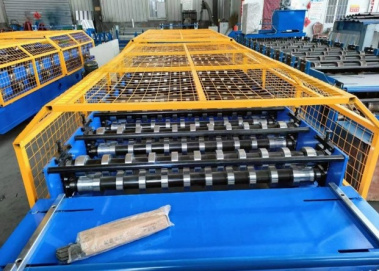

Среди ключевых преимуществ линии для производства профнастила Н-90 выделяется высокая жесткость получаемого профиля благодаря значительной высоте волны. Управление технологическим процессом осуществляется через панель с сенсорным дисплеем и кнопочным интерфейсом. В завершающей части линии установлено гидравлическое отрезное устройство, которое обеспечивает точный рез профиля по заданным размерам. Гидросистема поддерживает оптимальное усилие реза. Для обеспечения безопасности работы линия оснащена защитными ограждениями с сетчатыми панелями, исключающими возможность контакта персонала с движущимися механизмами.
| Диаметр валов (мм) | 95 (цельнометаллические) |
| Материал валов | Сталь 45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,6-1,2 |
| Количество клетей (рядов вальцов) (шт.) | 32 |
| Производительность (м/мин) | 12-16 |
| Мощность двигателя (кВт) | 15 х 2 |
| Мощность гидростанции (кВт) | 5,5 |
| Напряжение (В) | 380 |
| Направление вращения размотчика | Размотка, стоп, реверс (с электроприводом) |
| Тип первичного отрезного устройства | Автоматический с электроприводом |
| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Габаритные размеры (мм) | 16 500 х 1650 х 1500 |
| Вес (кг) | 17 500 |
