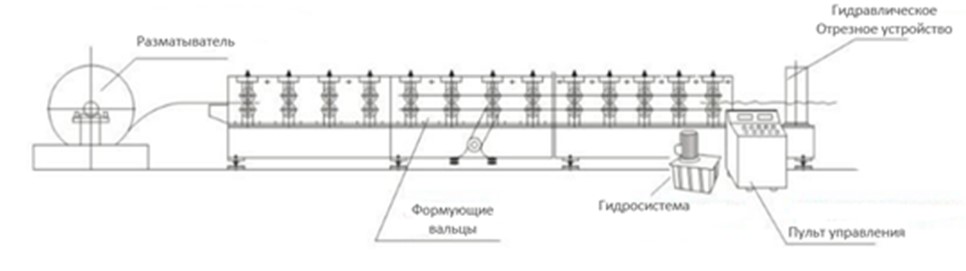

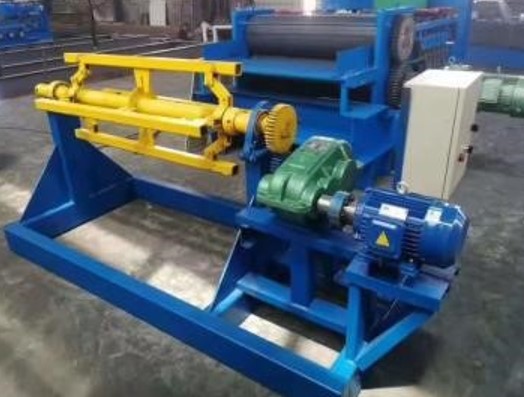

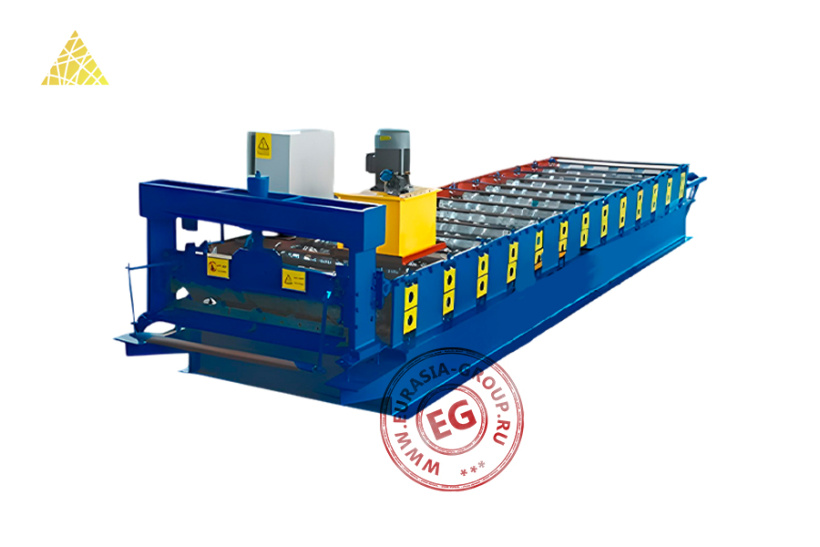

Линия для производства профнастила Н-20 представляет собой интегрированный комплекс оборудования, предназначенный для изготовления стального профилированного листа. Установка обеспечивает полный технологический цикл от размотки рулонной стали до получения готовых листов заданной длины. Конструктивно линия состоит из нескольких последовательно расположенных функциональных модулей. В начале производственной цепочки находится разматыватель рулонной стали, обеспечивающий равномерную подачу металлической ленты в формовочный блок.

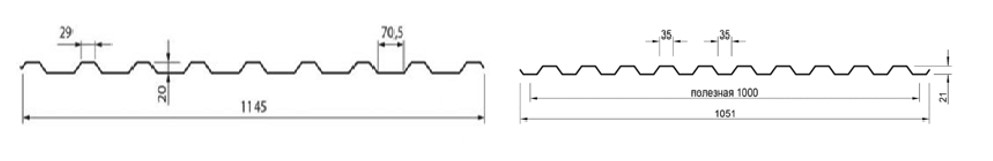

Центральным элементом линии выступает формовочный блок с многовалковой системой. Профилирующий узел содержит последовательно расположенные формующие секции с валами, обеспечивающими поэтапное формирование характерного волнового профиля Н-20. Конструкция валов выполнена с прецизионной точностью для обеспечения стабильной геометрии готового профиля. Привод формовочных валов реализован через систему цепной передачи с индивидуальными редукторами, обеспечивая синхронное вращение всех элементов профилирующего узла. После формирования профиля лист поступает в гидравлическое отрезное устройство, которое обеспечивает разрезание металла на секции заданной длины.
Управление всем комплексом осуществляется через централизованную панель с интерфейсом, включающим сенсорный дисплей и кнопочную панель управления с индикаторами состояния. Система управления позволяет контролировать все параметры технологического процесса. Для обеспечения безопасности персонала линия оснащена защитными ограждениями с сетчатым заполнением, которые предотвращают контакт оператора с движущимися частями оборудования во время работы.
| Диаметр валов (мм) | 70 (цельнометаллические) |
| Материал валов | Сталь #45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,3-0,8 |
| Производительность (м/мин) | 8-15 |
| Количество клетей (рядов) (шт.) | 20 |
| Схема прокатки | Параллельная |
| Мощность основного двигателя (кВт) | 5,5 |
| Мощность гидростанции (кВт) | 4 |
| Питание (В/Гц) | 380/50 |
| Направление вращения размотчика | Размотка, стоп, реверс (с электроприводом) |
| Тип первичного отрезного устройства | Автоматический с электроприводом |
| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Дополнительные выравнивающие ролики | В составе оборудования |
| Габаритные размеры (мм) | 6600 х 1600 х 1300 |
| Вес (кг) | 3550 |
