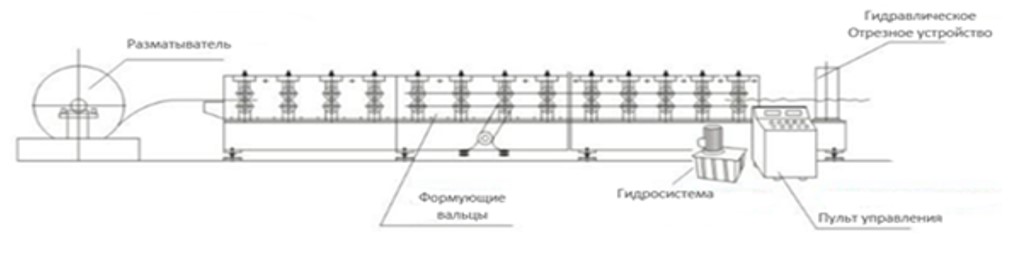

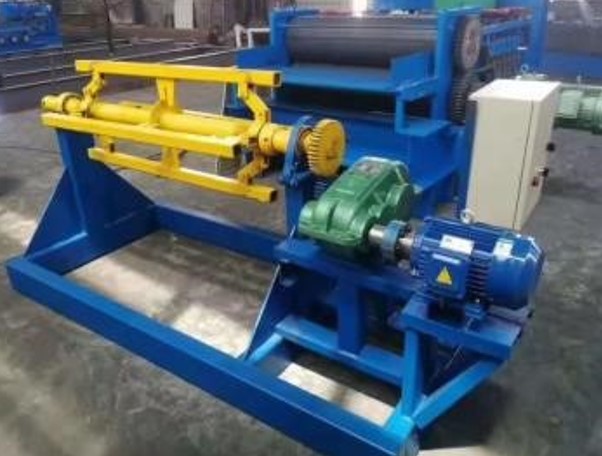

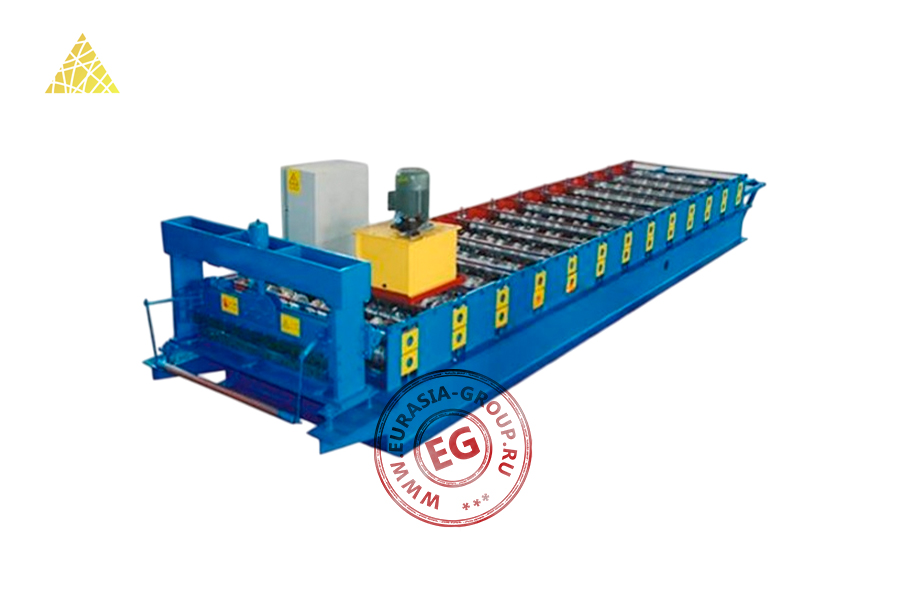

Линия для производства профнастила НС-135 представляет собой универсальное оборудование для изготовления несущего стенового профилированного листа. Профиль НС сочетает функции несущих и стеновых конструкций, обладая повышенной жесткостью при сохранении оптимального веса материала. Конструктивная схема линии включает размотчик рулонного металла, многопозиционную формовочную секцию с последовательно расположенными валковыми парами, гидравлическую систему резки и отрезное устройство. Размотчик оснащен системой контролируемого натяжения, предотвращающей деформации заготовки на входе в формовочную зону.

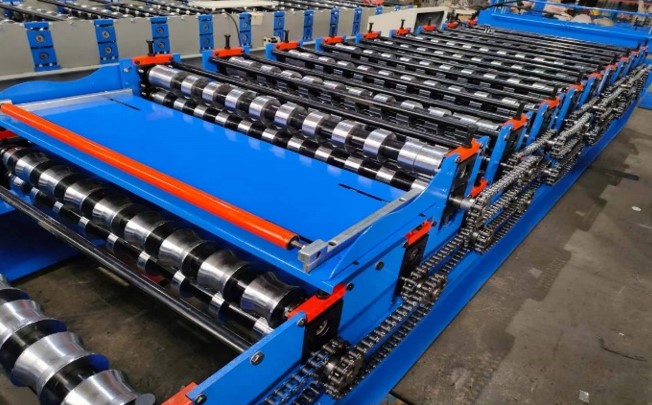

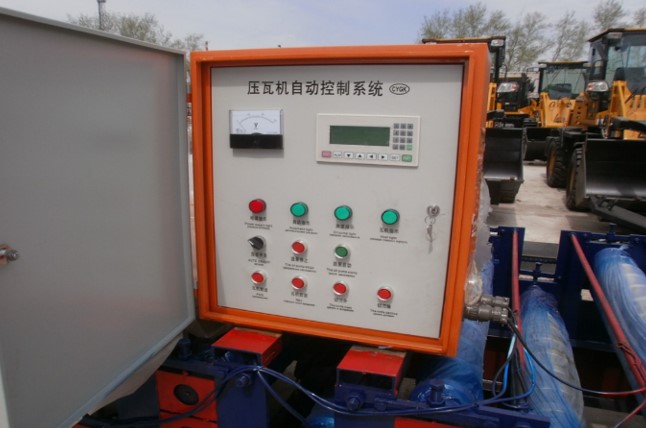

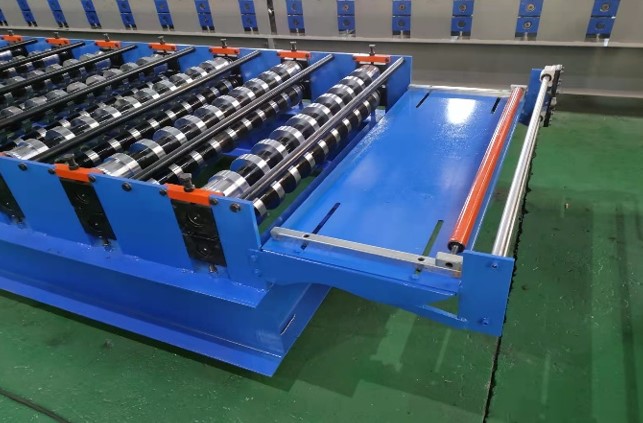

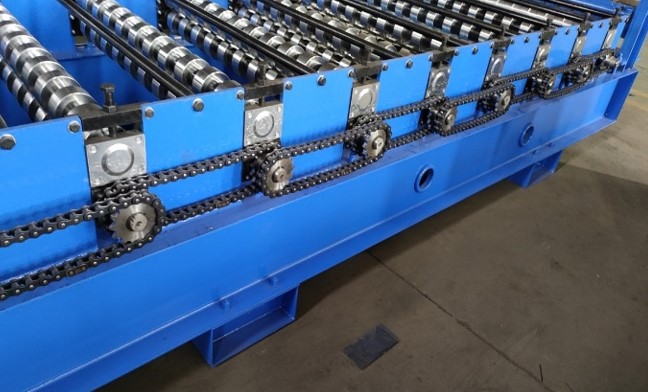

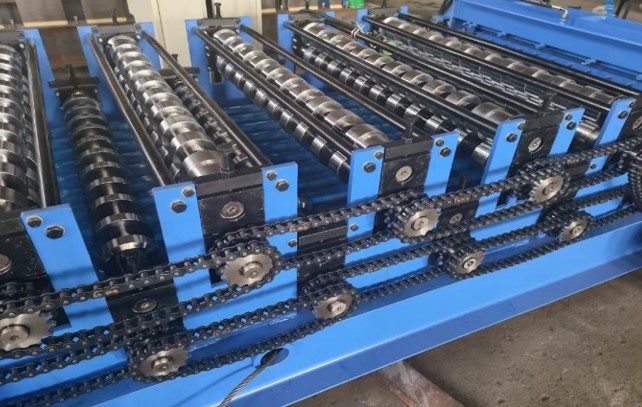

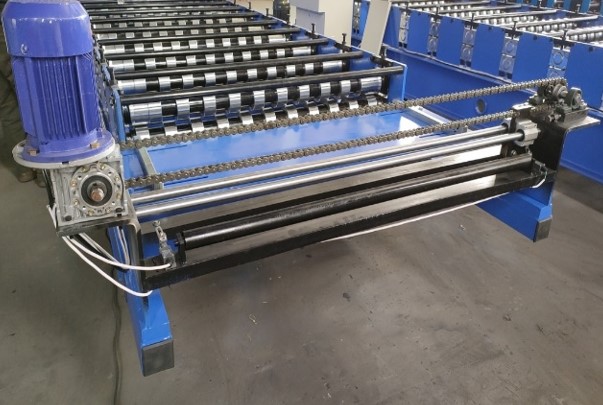

Формовочная секция состоит из валковых станций, каждая из которых выполняет определенный этап профилирования металлического листа. Валки изготовлены из высокопрочной стали с точной механической обработкой рабочих поверхностей. Цепная передача с шестеренчатой синхронизацией обеспечивает согласованное вращение всех формующих элементов, исключая проскальзывание и повреждение материала. Управление осуществляется через сенсорную панель с графическим интерфейсом, обеспечивающую контроль параметров процесса и диагностику состояния оборудования.

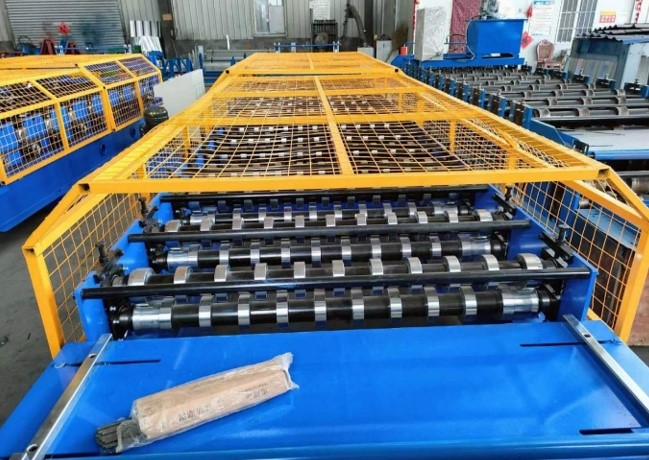

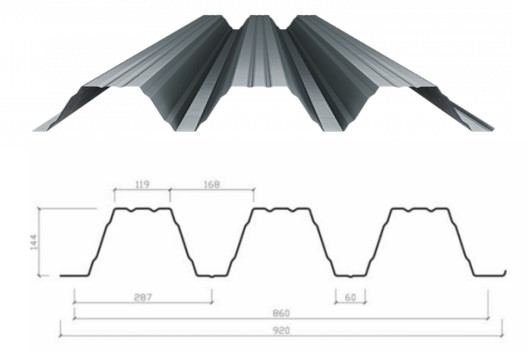

Принцип работы основан на холодном деформировании методом последовательной прокатки. Плоская заготовка проходит через формовочные станции, где постепенно приобретает трапециевидную конфигурацию профиля НС-135. Гидравлическая система резки работает в автоматическом режиме, обеспечивая точное разделение непрерывно формируемого профиля на листы заданной длины. Отрезное устройство выполняет резку без остановки основного процесса. Защитные ограждения с сетчатыми панелями гарантируют безопасность персонала при сохранении визуального контроля за производством.
| Диаметр валов (мм) | 100 (цельнометаллические) |
| Материал валов | Сталь #45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,7-1,5 |
| Производительность (м/мин) | 10-16 |
| Количество клетей (шт.) | 32 |
| Мощность двигателя (кВт) | 11 х 3 |
| Мощность гидростанции (кВт) | 5,5 |
| Питание (В/Гц) | 380/50 |
| Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства | Автоматический с электроприводом |

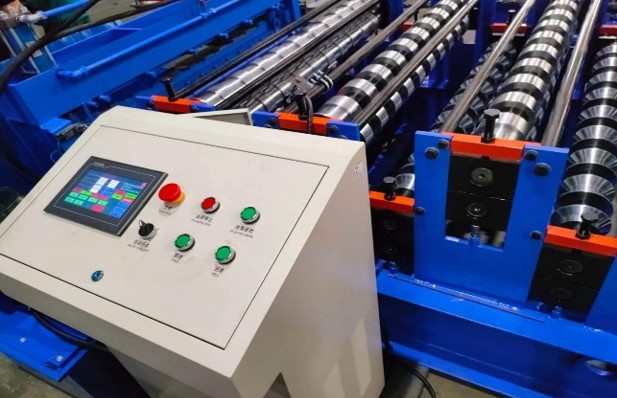

| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |

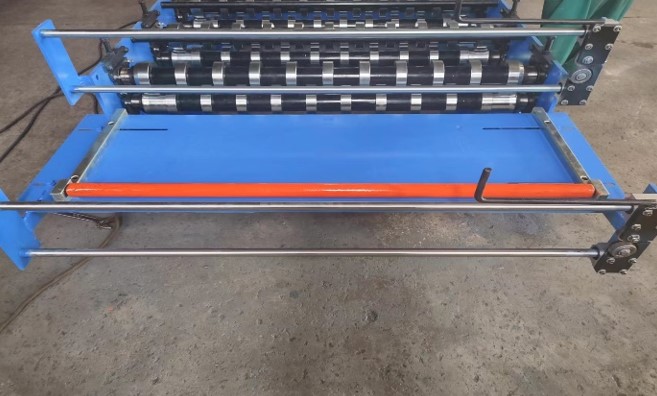

| Дополнительные выравнивающие ролики | В составе оборудования |
| Габаритные размеры (мм) | 16 000 х 1650 х 1400 |
| Вес (кг) | 20 000 |
