Линия для производства профлиста С-8
-
Производительность (м/мин)12
-
Толщина обрабатываемой стали (мм)0,8
-
Диаметр валов (мм)70

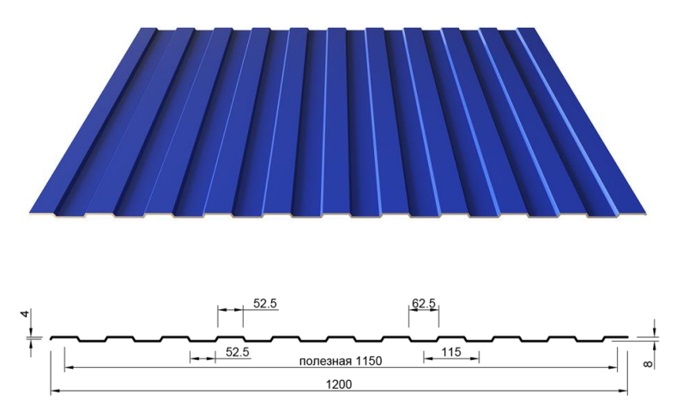

Станок для профнастила С8 – это стационарный электромеханический прокатный стан горизонтального типа, который применяется на малых и средних металлообрабатывающих предприятиях с целью изготовления из оцинкованного листа с полимерным покрытием универсального экономичного гофрированного строительного материала формата С-8x1150-А,В. Литера «С» указывает, что профиль относится к категории «стеновой», цифра «8» обозначает высоту профиля, а цифра «1150» – его полезную ширину. Готовая продукция широко используется для возведения стен, заборов и ограждений.
Прокатный стан для производства профлиста марки C-8 формируется на жёсткой сварной станине. По длине рабочего стола размещены тринадцать вертикальных пар валов (клети) с формующими выступами. Крутящий момент клети получают от главного электродвигателя через цепную передачу. Сырьё может подаваться в стан как вручную, так и из рулона со станции разматывания, которая имеет обособленный привод с гидравлическим усилением. Нарезание готовой продукции осуществляется гильотинным резаком, который также обеспечивается собственным мотором с гидравлическим усилением. Лезвие ножа не ровное, повторяет контуры профиля. Приёмный электроприводной стеллаж является элементом дополнительной поставки.
Оборудование для производства профнастила С8 основывает свою работу на принципе одновременного профилирования и последовательного гиба, что исключает неравномерную утяжку металла или зазубрины по краям листа стали. Управление станом осуществляется с помощью электроавтоматики.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тип комплектации | Базовая | Экспортная |
Диаметр валов (мм) | 70 (пустотелые) | 70 (цельнометаллические) |
Материал валов | Сталь #45 хромированная | Сталь #45 хромированная |
Толщина обрабатываемой стали (мм) | 0,3 ~ 0,6 | 0,3 ~ 0,8 |
Производительность (м/мин) | 8 - 12 | 10 - 12 |
Количество клетей (рядов) | 9 | 9 |
Схема прокатки (ёлочная/параллельная) | Параллельная | Параллельная |
Мощность основного двигателя (кВт) | 4,5 | 7 |
Мощность гидростанции (кВт) | 5,5 | 5,5 |
Напряжение (В) / Частота (Гц) | 380 / 50 | 380 / 50 |
Направление вращения размотчика | Размотка, стоп | Размотка, стоп, реверс, c электроприводом |
Тип первичного отрезного устройства | Ручной | Автоматический с электроприводом |
Автоматизированное управление линией | Промышленный пульт управления PLC Delta | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
Язык программного обеспечения | Русский, английский, китайский | Русский, английский, китайский |
Защитная крышка из металлической сетки | - | + |
Пылезащитная крышка подшипников | - | + |
Дополнительные выравнивающие ролики | - | + |
Габаритные размеры (мм) | 4700 х 1600 х 1300 | 4700 х 1600 х 1300 |
Вес (кг) | 2750 | 3000 |
