Станок для производства профнастила С8-С21 представляет собой стационарный двухуровневый электромеханический прокатный стан непрерывного действия горизонтального типа, предназначенный для работы на крупных и средних металлообрабатывающих комбинатах, где на нём изготавливают универсальный гофрированный строительный материал С-21x1000А,В и С8х1150-А,В. Литера «С» указывает на то, что профнастил является «стеновым», и может применяться при строительстве стен, ограждений и заборов. В качестве первичного сырья задействуется оцинкованная листовая сталь, в том числе и с полимерным покрытием различных цветов.

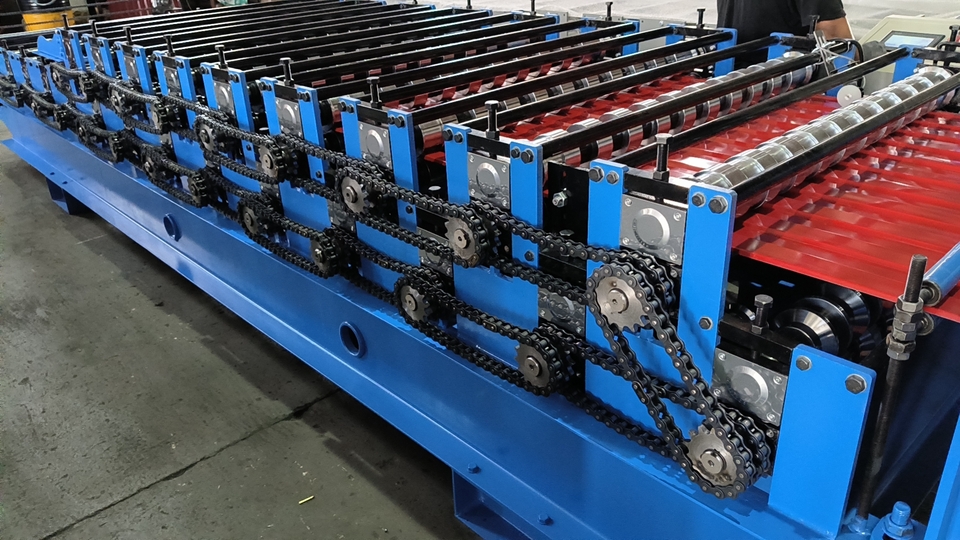

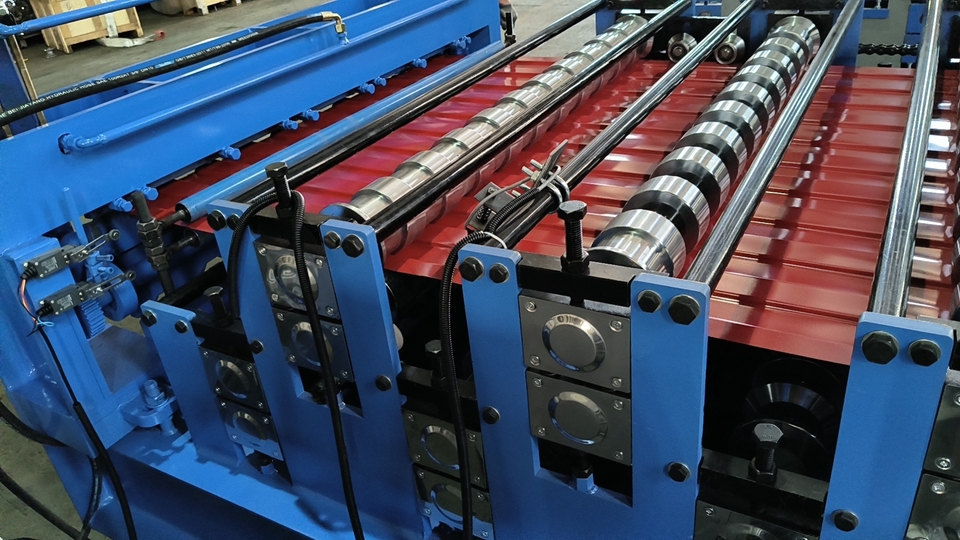

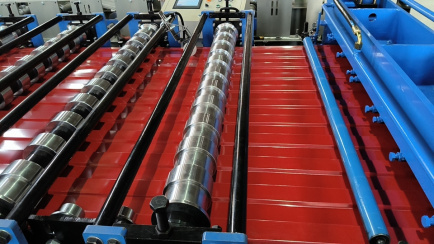

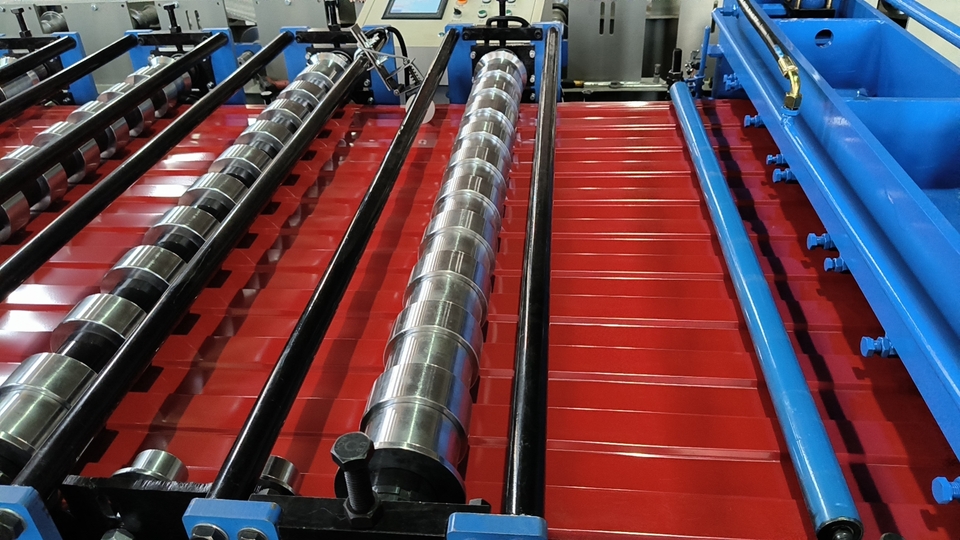

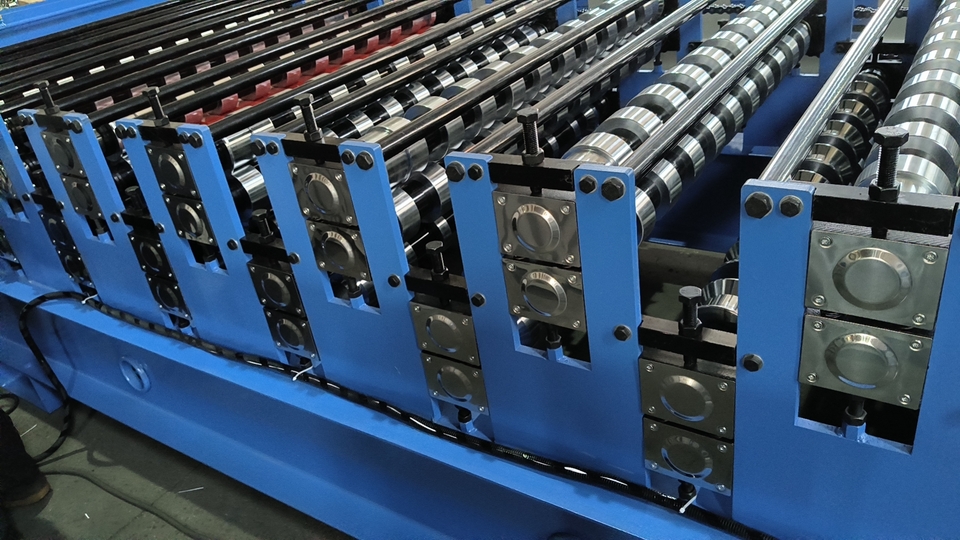

Оборудование для производства профнастила С8-С21 формируется на основе габаритной сварной станины, которая служит для надёжного крепления двух, расположенных один над другим, прокатных станов. Верхняя прокатная линия состоит из 9-ти вертикальных пар рабочих вальцов и предназначена для получения профиля марки С8, а нижняя – содержит 14 пар и, соответственно, используется для изготовления профиля марки С21. На валы крепятся формующие диски из высокопрочной инструментальной стали, которые непосредственно выполняют поэтапную трансформацию ровного полотна металла в требуемую геометрию профиля. Энергию вращения каждая пара получает через цепную передачу. Материал в обработку подаётся со станции разматывания. Роликовый нож предварительного отреза задействуется, как правило, при необходимости немедленной замены поступающего полотна. Мерное деление готовой продукции выполняется с помощью гидравлической гильотины. Профнастил поступает на приёмный стеллаж.
Прокатный стан для профнастила С8-С21 управляется с помощью автоматической системы на основе работы программируемого логического контроллера, который даёт возможность точного ввода и постоянного отслеживания первичных параметров на экране сенсорного монитора, хранения в памяти значительного количества производственных алгоритмов, оповещения о возможных неисправностях станка и др. Электроавтоматика содержится в обособленном металлическом шкафу
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.

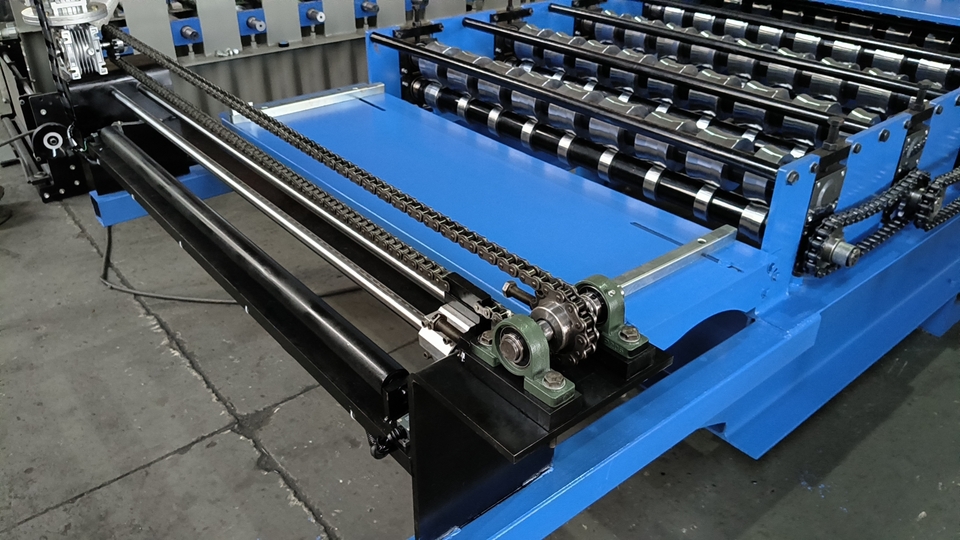

- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль

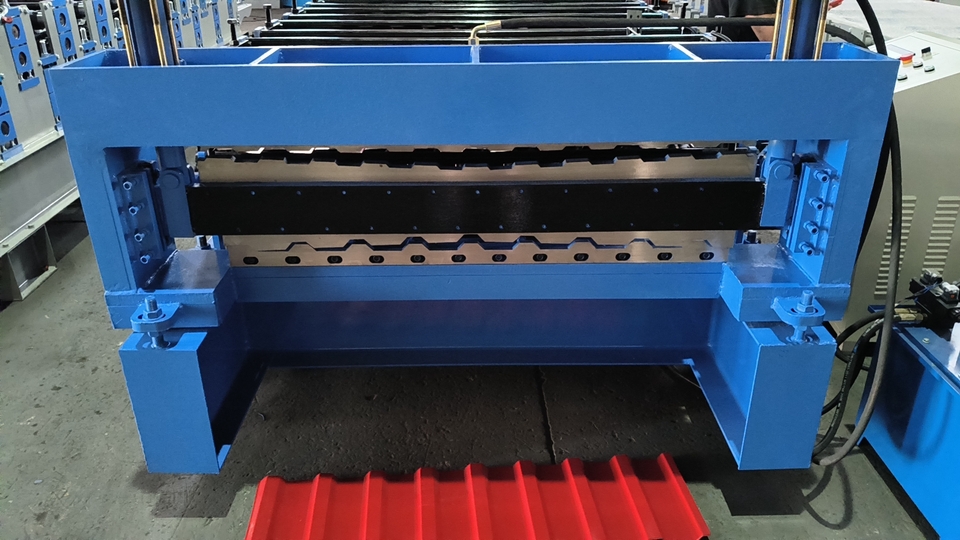

- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации

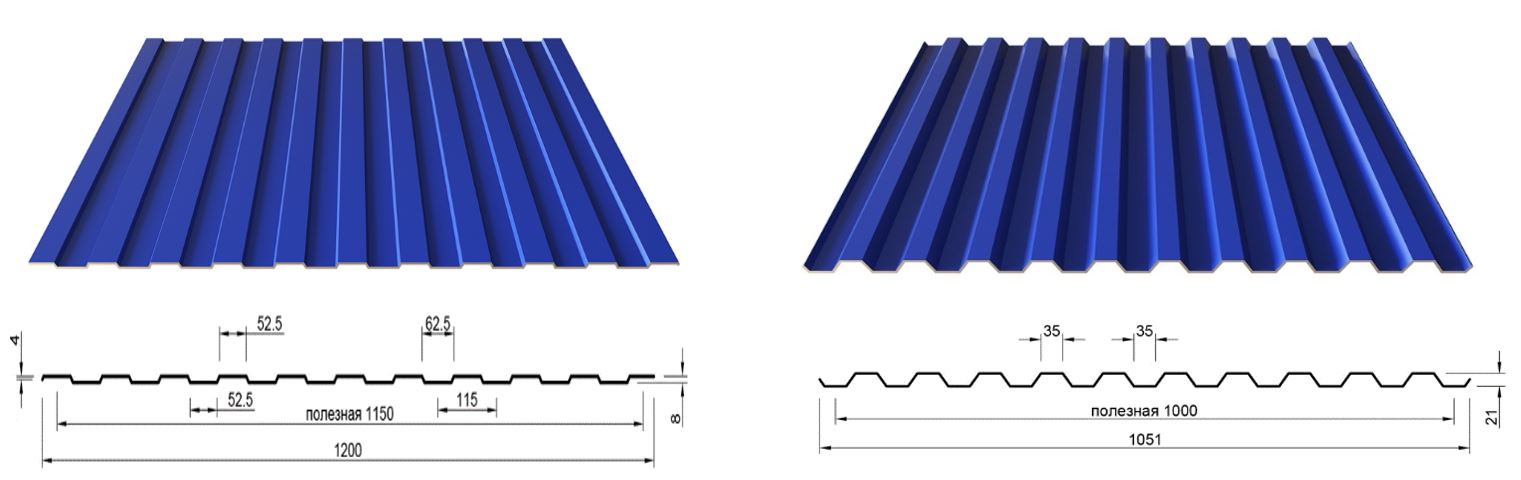

Производимый профиль
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.

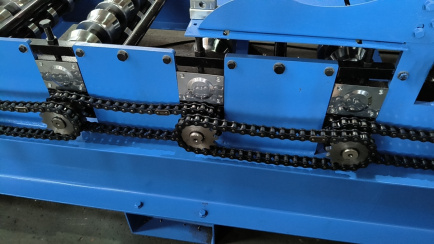

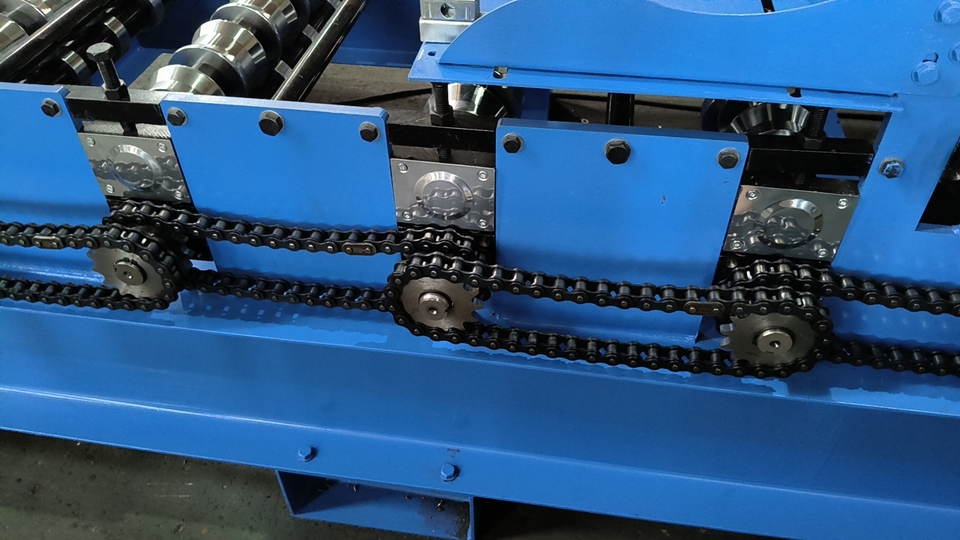

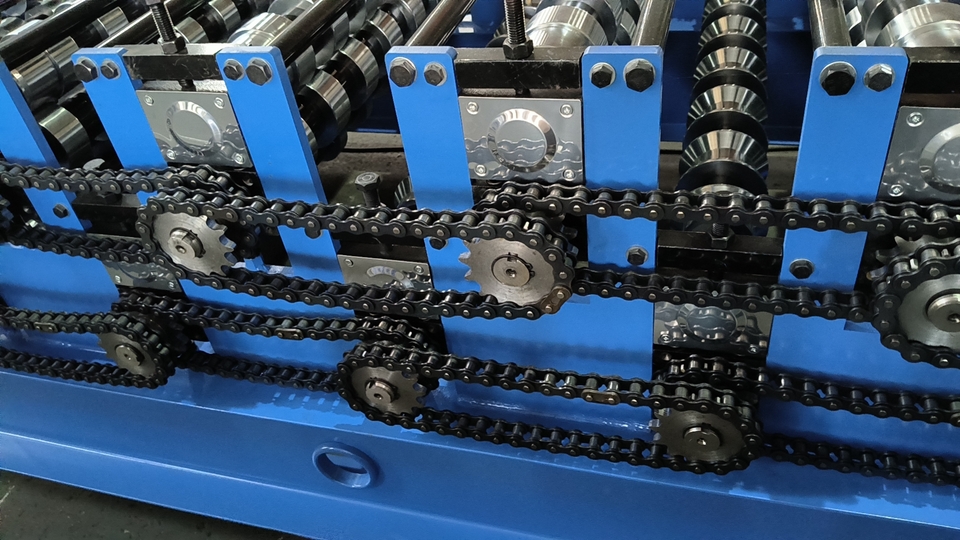

На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Параметр | Базовая | Стандартная | Экспортная | |
| Диаметр валов (мм) | 70 (пустотелые) | 75 (цельнометаллические) | 75 (цельнометаллические) | |
| Материал валов | Сталь #45 | Сталь #45 (хромированная) | Сталь #45 (хромированная) | |
| Толщина обрабатываемой стали (мм) | 0,3-0,6 | 0,3-0,7 | 0,3-0,7 | |
| Производительность (м/мин) | 8-12 | 10-15 | 10-15 | |
| Количество клетей (рядов вальцов) (ши.) | 9-С8/14-С21 | 14-С8/20-С21 | 14-С8/20-С21 | |
| Схема прокатки (ёлочная/параллельная) | Параллельная | Параллельная | Параллельная | |
| Мощность основного двигателя (кВт) | 4,5 | 5,5 | 5,5 | |
| Мощность гидростанции (кВт) | 4 | 4 | 4 | |
| Напряжение (В) / Частота (Гц) | 380/50 | 380/50 | 380/50 | |
| Направление вращения размотчика | Размотка, стоп | Размотка, стоп, реверс | Размотка, стоп, реверс | |
| Тип первичного отрезного устройства | Ручное | Автоматическое, с электроприводом | Автоматическое, с электроприводом | |
| Автоматизированное управление линией | Промышленный пульт управления PLC Delta | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta | |
| Язык программного обеспечения | Английский, китайский | Русский, английский, китайский | Русский, английский, китайский | |
| Разматывающее устройство | Двухопорный ГП 5000 кг механический | Двухопорный ГП 5000 кг с электроприводом | Консольный ГП 7000 кг Гидравлический сжим/разжим сегментов | |
| Грузоподъёмная тележка для разматывателя | - | - | Входит в комплект поставки | |
| Приёмное устройство | - | Приёмный стол (рольганг) | Автоматический пакетоукладчик 6-ти метровый | |
| Защитная крышка из металлической сетки | - | + | + | |
| Пылезащитная крышка подшипников | - | + | + | |
| Дополнительные выравнивающие ролики | - | + | + | |
| Гидравлическое масло | Оплачивается дополнительно | Оплачивается дополнительно | Входит в комплект поставки | |
| Пусконаладочные работы | Оплачивается дополнительно | Скидка 5% | Скидка 10% | |
| Занимаемая площадь производственной линии (мм) | 10 900 х 1600 х 1300 | 16 400 х 1600 х 1 300 | 16 900 х 1600 х 1300 | |
| Габаритные размеры формовочной машины (мм) | 7500 х 1600 х 1300 | 7800 х 1600 х 1500 | 7800 х 1600 х 1500 | |
| Вес (кг) | 3000 | 7000 | 8000 | |
