Линия для производства профнастила С-21
-
Производительность (м/мин)12
-
Толщина обрабатываемой стали (мм)0,8
-
Диаметр валов (мм)70

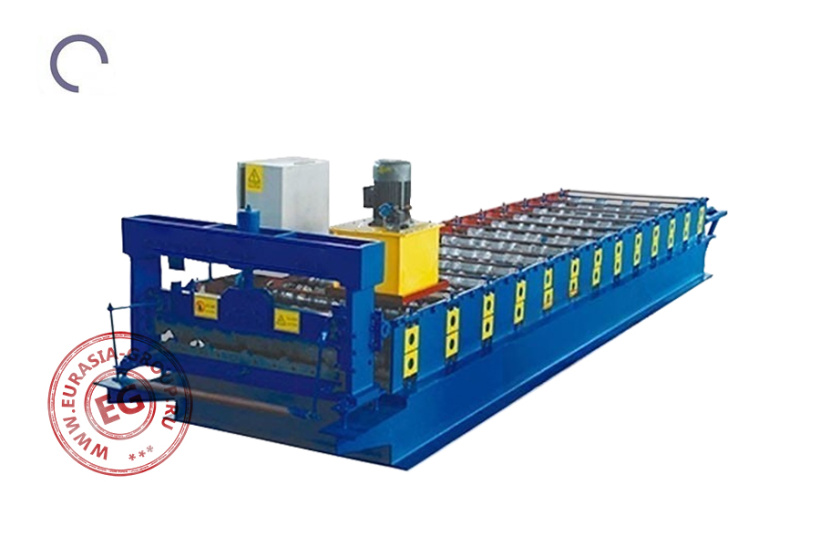

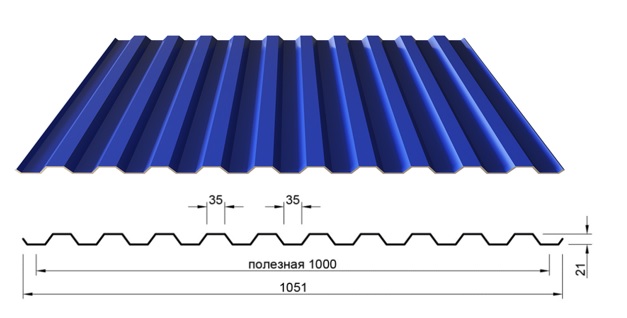

Станок для производства профлиста С-21 – это стационарный электромеханический прокатный стан горизонтального типа, который используется на малых и средних комбинатах металлообрабатывающей промышленности с целью изготовления из оцинкованного листа с полимерным покрытием универсального гофрированного строительного материала формата С-21x1000А,В. Буква «С» обозначает то, что профиль классифицируется как «стеновой», цифра «21» указывает на высоту профиля, а цифра «1000» – его полезную ширину. Готовый настил широко задействуется для строительства стен, заборов и ограждений.
Прокатный стан профнастила марки C-21 работает от источника питания в 380В. Главный электродвигатель через цепную передачу обеспечивает движущей силой вращающиеся валы рабочих клетей. Частотный преобразователь позволяет плавно регулировать скорость подачи заготовки. Каждая вертикальная пара валов оборудована формующими роликами, которые закреплены с помощью шпонок, что даёт преимущество при переналадке стана. Ролики изготовлены из высокопрочного инструментального металла. Подача металла из рулона осуществляется со станции разматывания, которая является обособленным станком, усиленным гидравликой. Мерное деление готовой продукции выполняется гидравлической гильотиной. Настил поступает на приёмный стеллаж (опция).
Оборудование для производства профнастила С21 управляется с помощью автоматической системы, аппаратура которой содержится в обособленном вентилируемом металлическом шкафу. На передней панели шкафа имеется пульт подачи электрических команд.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Тип комплектации | Базовая | Экспортная |
| Диаметр валов (мм) | 70 (пустотелые) | 70 (цельнометаллические) |
| Материал валов | Сталь #45 хромированная | Сталь #45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,3 ~ 0,6 | 0,3 ~ 0,8 |
| Производительность (м/мин) | 6 ~ 8 | 8 ~ 12 |
| Количество клетей (рядов) (шт) | 14 | 14 |
| Схема прокатки (ёлочная/параллельная) (шт.) | Параллельная | Параллельная |
| Мощность основного двигателя (кВт) | 5,5 | 7 |
| Мощность гидростанции (кВт) | 5,5 | 5,5 |
| Напряжение (В) / Частота (Гц) | 380 / 50 | 380 / 50 |
| Направление вращения размотчика | Размотка, стоп | Размотка, стоп, реверс с электроприводом |
| Тип первичного отрезного устройства | Ручной | Автоматический, с электроприводом |
| Автоматизированное управление линией | Промышленный пульт управления PLC Delta | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения |
Русский, английский, китайский |
Русский, английский,китайский |
| Защитная крышка из металлической сетки | - | + |
| Пылезащитная крышка подшипников | - | + |
| Дополнительные выравнивающие ролики | - | + |
| Габаритные размеры (мм) | 6600 х 1600 х 1300 | 6600 х 1600 х 1300 |
| Вес (кг) | 3350 | 3550 |
