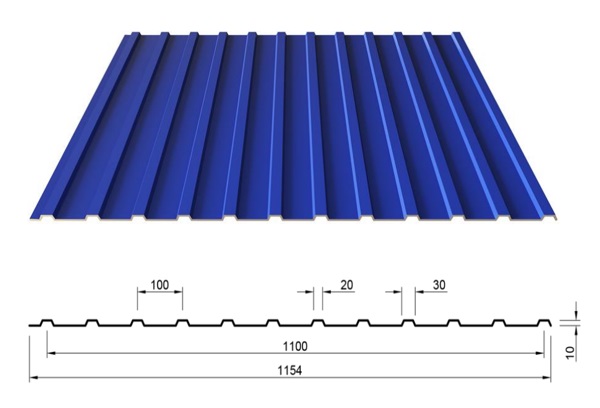

Станок для производства профлиста С10 – это стационарный электромеханический прокатный стан горизонтального типа, который задействуется на малых и средних металлообрабатывающих комбинатах с целью изготовления из оцинкованного листа с полимерным покрытием универсального экономичного гофрированного строительного материала формата С-10x1060. Литера «С» указывает о том, что профиль относится к категории «стеновой», цифра «10» обозначает высоту профиля, а цифра «1060» – его полезную ширину. Готовый настил широко используется для возведения стен, заборов и ограждений.
Прокатный стан профнастила марки C-10 монтируется на жёсткой сварной платформе. По длине прокатного стана установлены тринадцать клетей, которые представляют собой вертикальные пары валов с формующими выступами. Питание для вращения валов подаётся от главного мотора через цепную передачу. Частотный преобразователь обеспечивает плавность подачи материала. Станция разматывания представляет собой обособленный вспомогательный механизм с собственным приводом и гидравлическим усилителем, предназначена для подачи рулонного металла. Сформированный настил отделяется от общего полотна с помощью ножа гильотинного типа, лезвие которого имеет изгиб профиля. Приёмный электроприводной стеллаж относится к оборудованию дополнительной комплектации.
Оборудование для производства профнастила С10 основывает свою работу на методе одновременного профилирования и последовательного гиба металла, который исключает неравномерную утяжку или зазубрины по краям листа стали. Управление станом осуществляется с помощью электроавтоматики.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Тип комплектации | Базовая | Экспортная |
| Диаметр валов (мм) | 70 (пустотелые) | 70 (цельнометаллические) |
| Материал валов | Сталь #45 хромированная | Сталь #45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,3 - 0,6 | 0,3 - 0,7 |
| Производительность (м/мин) | 8 ~ 12 | 12 ~ 15 |
| Количество клетей (рядов) | 9 | 13 |
| Схема прокатки (ёлочная/параллельная) | Параллельная | Параллельная |
| Мощность двигателя (кВт) | 4,5 | 5,5 |
| Мощность гидростанции (кВт) | 5,5 | 4 |
| Напряжение (В) / Частота (Гц) | 380 / 50 | 380/ 50 |
| Направление вращения размотчика | Размотка, стоп | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства | Ручной | Автоматический с электроприводом |
| Автоматизированное управление линией | Промышленный пульт управления PLC Delta | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский | Русский, английский, китайский |
| Защитная крышка из металлической сетки | - | + |
| Пылезащитная крышка подшипников | - | + |
| Дополнительные выравнивающие ролики | - | + |
| Габаритные размеры (мм) | 4700 х 1600 х 1300 | 6500 х 1600 х 1300 |
| Вес (кг) | 2750 | 4000 |
