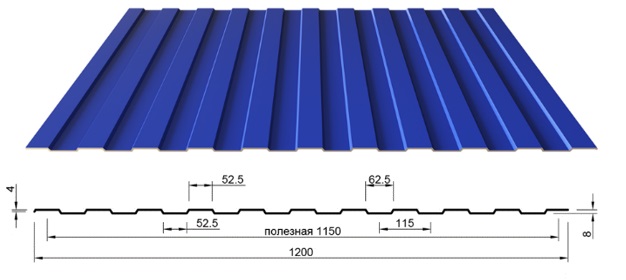

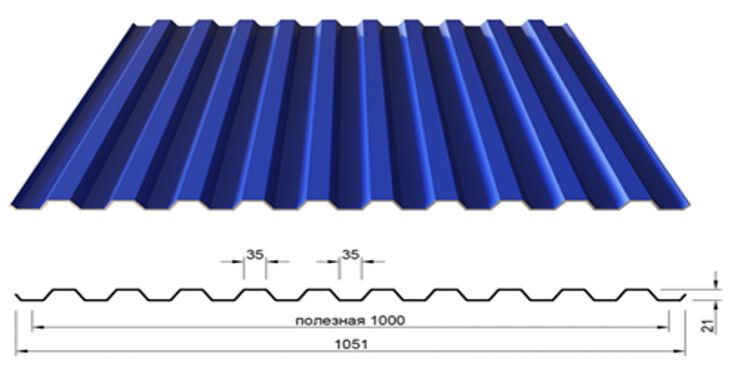

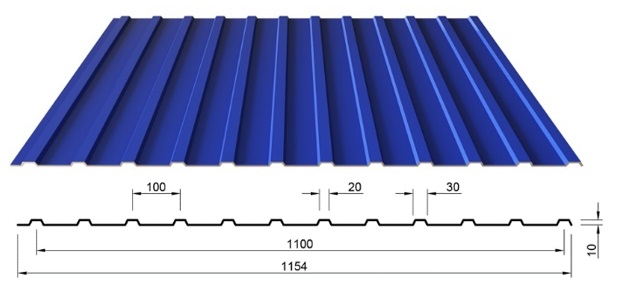

Производственная линия создает из рулонного металла профилированные листы трех популярных типоразмеров: С8, С10 и С21. Многопрофильное оборудование применяется на заводах металлоизделий, предприятиях стройиндустрии и производственных комплексах, специализирующихся на кровельных и фасадных материалах. Линия позволяет изготавливать профнастил для облицовки зданий, монтажа кровельных покрытий, возведения ограждений и других строительных конструкций, где требуется листовой профилированный металлопрокат различной геометрии.

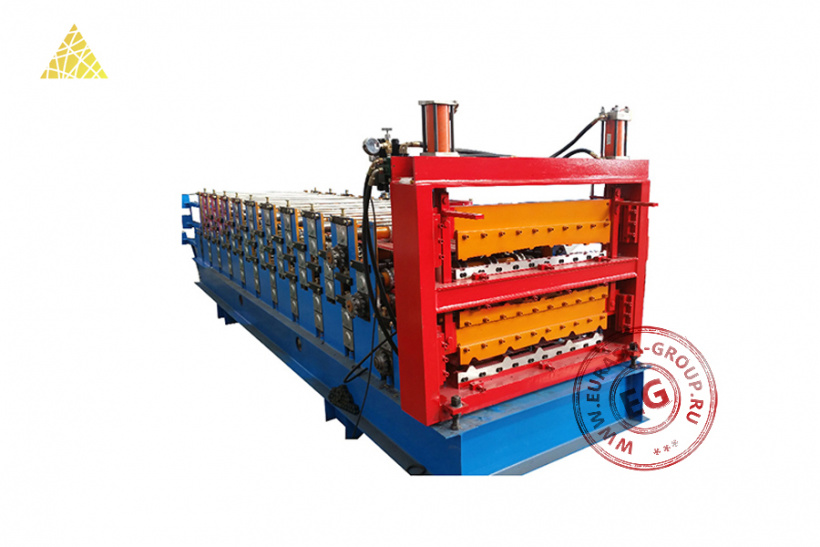

Трехъярусная конфигурация представляет собой систему из трех независимых формовочных узлов, расположенных друг над другом в едином корпусе. Рулонная сталь поступает через разматыватель в выбранный ярус, где последовательно проходит через комплект профилирующих валков. Каждый ярус настроен на формирование конкретного профиля – верхний, средний и нижний уровни соответствуют различным типам гофры. Валки постепенно изгибают плоский лист, придавая ему заданную волнообразную форму. После прохождения всех формовочных станций готовое изделие направляется к гильотине отреза, которая разделяет непрерывный профиль на листы требуемой длины. Цепная передача обеспечивает синхронное движение материала через всю систему валков.
Трехуровневая архитектура радикально экономит производственные площади по сравнению с размещением трех отдельных линий. Возможность выпуска трех различных профилей на одной установке повышает гибкость производства и позволяет оперативно реагировать на изменение спроса без переналадки или остановки линии. Предприятие может одновременно выполнять несколько заказов с разными типами профиля, сокращая сроки изготовления продукции.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках профиля С10 базовой комплектации составляет 14 мм, толщина стенки станков в экспортном исполнении – 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, покрытых коррозионностойкой краской. Данная мера надежно предотвращает расстройку системы валов.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надежность, заменив стандартные подшипники на харбинские либо подшипники марки SKF. Стандартные электрические и электронные компоненты можно заменить на более качественные производства Тайваня. Электродвигатели можно заменить на агрегаты марки Siemens либо шанхайского производства.
| Диаметр валов (мм) | 70 (цельнометаллические) |
| Материал валов | Сталь #45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,3-0,7 |
| Скорость проката (м/мин) | 12-15 |
| Схема прокатки (елочная/параллельная) | Параллельная |
| Количество клетей (шт.) | 9 (для С8), 10 (для С10), 14 (для С21) |
| Мощность двигателя/гидростанции (кВт) | 7,5/4 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Направление вращения размотчика | Размотка, стоп, реверс (с электроприводом) |
| Тип первичного отрезного устройства | Автоматический (с электроприводом) |
| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Дополнительные выравнивающие ролики | В составе оборудования |
| Габаритные размеры (мм) | 6600 х 1600 х 1300 |
| Вес (кг) | 7000 |
