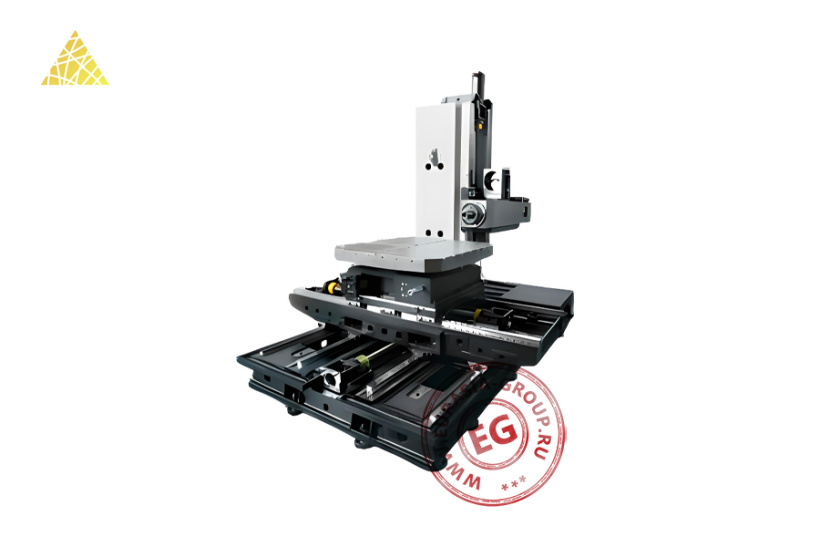

Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110
Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 предназначен для выполнения различных операций по механической обработке крупных металлических заготовок. Основной особенностью этой модели является конструкция, при которой рабочий стол перемещается по горизонтальным осям X и Z, тогда как шпиндельная бабка движется вертикально вдоль оси Y.
Станина станка изготавливается из высококачественной чугунной марки HT300 с однородной структурой и заданными механическими свойствами, что придает ей повышенную прочность, жесткость и способность гасить вибрацию. Рабочий стол поворачивается вокруг оси B с помощью двигателя Fanuc, соединенного с червячной передачей. Цельнолитой шпиндель с двумя рядами подшипников отличается повышенной жесткостью и устойчивостью к радиальному биению. Вращение шпинделя осуществляется через ременной привод, связанный с двигателем Fanuc. Система смены инструмента включает магазин и устройство подачи. Каждый инструмент возвращается на свое место после использования, предотвращая столкновения и повреждения.
Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 оснащен системой числового программного управления (ЧПУ) Fanuc 0i MF, которая обеспечивает точную и эффективную обработку деталей. Эта система управления отличается простотой программирования, поддержкой международных стандартов ISO и наличием удобного графического интерфейса, что позволяет пользователям легко разрабатывать и редактировать управляющие программы.
| Размер рабочего стола (мм) | 1250 х 1250 |
| Количество и размер Т-образных пазов (мм) | 7-22-160 |
| Расстояние от торца шпинделя до центра рабочего стола (мм) | -70...1680 |
| Расстояние от центра шпинделя до поверхности рабочего стола (мм) | 0-1400 |
| Максимальный радиус поворота рабочего стола с установленной заготовкой (мм) | 3700 |
| Максимальный вес устанавливаемой заготовки (кг) | 5000 |
| Максимальная высота устанавливаемой заготовки (мм) | 1400 |
| Ход по оси X (мм) | 1700 |
| Скорость резания по оси X (мм/мин) | 10 000 |
| Скорость быстрого хода по оси X (мм/мин) | 12 000 |
| Направляющие по оси X | PMI-MSR55LE3SSF1A |
| ШВП по оси X | PMI-1R63-10T6-1FDIC |
| Двигатель оси X (кВт/Нм) | Fanuc βis30 3/27 |
| Ход по оси Z (мм) | 1200 |
| Скорость резания по оси Z (мм/мин) | 10 000 |
| Скорость быстрого хода по оси Z (мм/мин) | 12 000 |
| Направляющие по оси Z | PMI - MSR65LE2SSF1A |
| ШВП по оси Z | PMI - 1R63-10T6-1FDIC |
| Двигатель оси Z (кВт/Нм) | Fanuc βis40 3/36 |
| Ход по оси Y (мм) | 1400 |
| Скорость резания по оси Y (мм/мин) | 10 000 |
| Скорость быстрого хода по оси Y (мм/мин) | 12 000 |
| ШВП по оси Y | PMI - 1R63-10T6-1FDIC |
| Двигатель оси Y (кВт/Нм) | Fanuc βis40B 3/36 |
| Ход по оси W (мм) | 550 |
| Скорость резания по оси W (мм/мин) | 6000 |
| Скорость быстрого хода по оси W (мм/мин) | 8000 |
| Двигатель оси W (кВт/Нм) | Fanuc βis22 3/20 |
| Точность позиционирования (мм) | 0,015 |
| Точность повторного позиционирования (мм) | 0,010 |
| Дискретность поворота оси B | 1° / 360° |
| Скорость поворота рабочего стола оси B (об/мин) | 5 |
| Двигатель оси B (кВт/Нм) | Fanuc βis30 3/27 |
| Точность индексации поворота оси B | 10" |
| Точность повторной индексации оси B | 3" |
| Конус и диаметр отверстия шпинделя | BT50 110 |
| Максимальная скорость вращения шпинделя (об/мин) | 2500 |
| Двигатель шпинделя (кВт/Нм) | Fanuc βiIP30 15 (18.5) 143 |
| Вместительность магазина инструментов | 40 инструментов |
| Максимальная длина инструмента (мм) | 500 |
| Максимальный диаметр инструмента при полной загрузке (мм) | 125 |
| Максимальный диаметр инструмента без соседних позиций (мм) | 250 |
| Максимальный вес инструмента (кг) | 25 |
| Модель системы ЧПУ | Fanuc 0i MF (1) |
| Оптические линейки (УЦИ) | По оси X, Z, Y |
| Система подачи СОЖ (Л/Бар) | 480/30 |
| Требования к электропитанию (кВА/В/Гц) | 45/380/50 |
| Габаритные размеры (мм) | 5800 х 6100 х 3500 |
| Вес (кг) | 22 000 |
Стандартные параметры измерения геометрической точности
| Прямолинейность хода рабочего стола по оси X (мм) | 0,040/1700, 0,006/300 |
| Прямолинейность хода рабочего стола по оси Z (мм) | 0,030/1200, 0,006/300 |
| Прямолинейность хода шпиндельной бабки по оси Y (мм) | 0,020/1000 |
| Прямолинейность хода шпинделя по оси W относительно хода рабочего стола (мм) | 0,020/300 |
| Вертикальность хода рабочего стола по оси X относительно оси Z (мм) | 0,020/500 |
| Вертикальность хода шпиндельной бабки по оси Y относительно рабочего стола (мм) | 0,020/500 |
| Угловое отклонение хода рабочего стола по оси X (мм) | 0,040/1000, 0,020/300 |
| Угловое отклонение хода рабочего стола по оси Z (мм) | 0,040/1000, 0,020/300 |
| Параллельность хода рабочего стола по оси X относительно опорного Т-образного паза (мм) | 0,030/1000 |
