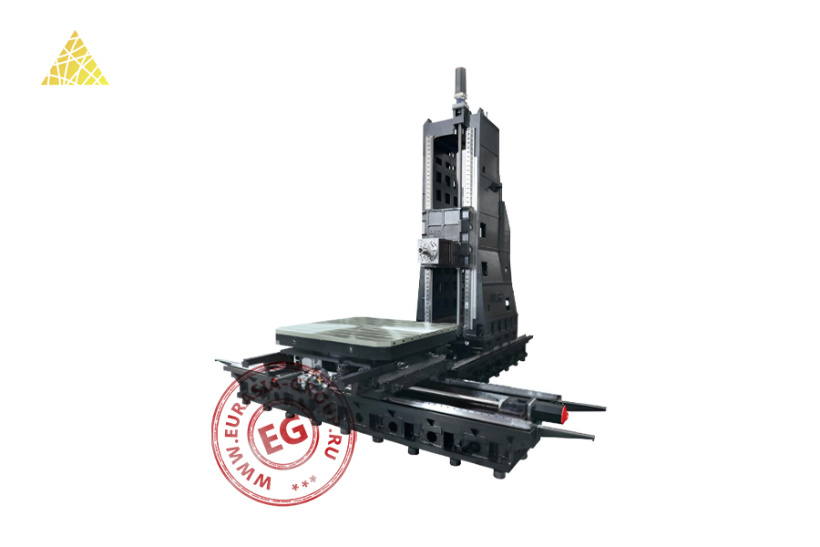

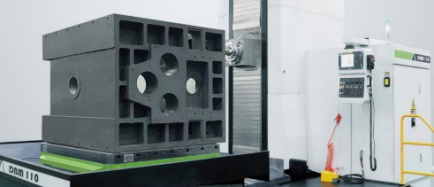

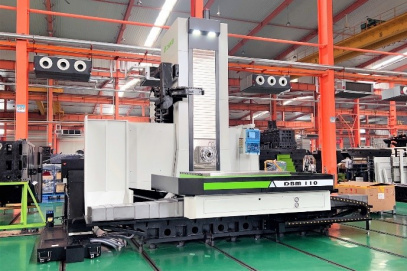

Станок DBM-110 представляет собой расточно-фрезерное оборудование, предназначенное для растачивания и выравнивания внутренних поверхностей отверстий в крупных металлических заготовках. Он также может выполнять фрезерование, зенкерование, обтачивание, обработку торцов и нарезание резьбы.

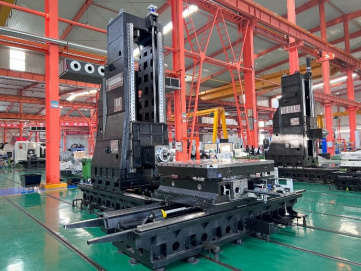

Конструкция станка выполнена из прочного чугуна, обеспечивая высокую жесткость и отличное поглощение вибраций. Перемещение по осям осуществляется с помощью высокоточных роликовых направляющих, гарантируя точность обработки. Движение по осям обеспечивается мощными двигателями, соединенными с усиленными шлифованными шарико-винтовыми парами, также способствуя высокой точности. В DBM-110 предусмотрено горизонтальное перемещение рабочего стола по осям X и Z, в то время как шпиндельная бабка движется вертикально по оси Y. Для обеспечения точности на оси Y используется направляющая скольжения, а рабочий стол в стандартной комплектации имеет возможность перемещения с дискретностью в 1°. Это делает станок удобным и эффективным в выполнении различных операций обработки.

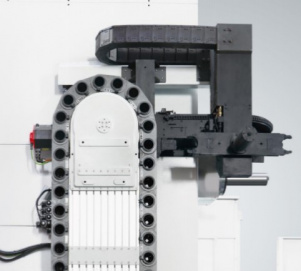

Один из ключевых аспектов станка – шпиндель, который выполнен цельнолитым и оснащен двухрядным подшипником, что минимизирует радиальное биение и повышает стабильность. Система смены инструмента работает по принципу кратчайшего пути, позволяя избежать столкновений двух крупных инструментов и обеспечивает эффективность в работе. Станок также оборудован защитными системами, автоматической смазкой направляющих и системами для удаления стружки и подачи охлаждающей жидкости. DBM-110 сочетает в себе высокую точность и производительность, делая его идеальным решением для различных производственных задач.
| Размер рабочего стола (мм) | 1400 × 1600 |
| Количество и размер Т-образных пазов (мм) | 9–22–160 |
| Расстояние от торца шпинделя до центра рабочего стола (мм) | -125–1925 |
| Расстояние от центра шпинделя до поверхности рабочего стола (мм) | 140–1740 |
| Максимальный радиус поворота рабочего стола с установленной заготовкой (мм) | 4435 |
| Максимальный вес устанавливаемой заготовки (кг) | 8000 |
| Максимальная высота устанавливаемой заготовки (мм) | 1740 |
| Ход по оси X (мм) | 2500 |
| Скорость резания по оси X (мм/мин) | 10 000 |
| Скорость быстрого хода по оси X (мм/мин) | 10 000 |
| Направляющие по оси X | PMI–MSR65LS3SSF1A |
| ШВП по оси X | PMI–1R63-10T6-1FDDC |
| Двигатель оси X (кВт/Нм) | Fanuc αiF30 7/30 |
| Ход по оси Z (мм) | 1500 |
| Скорость резания по оси Z (мм/мин) | 10 000 |
| Скорость быстрого хода по оси Z (мм/мин) | 10 000 |
| Направляющие по оси Z | PMI–MSR65LS3SSF1A |
| ШВП по оси Z | PMI–1R63-10T5-1FDDC |
| Двигатель оси Z (кВт/Нм) | Fanuc βis40 7/30 |
| Ход по оси Y (мм) | 1600 |
| Скорость резания по оси Y (мм/мин) | 10 000 |
| Скорость быстрого хода по оси Y (мм/мин) | 10 000 |
| Направляющие по оси Y | PMI–MSR65LS4SSF1A |
| ШВП по оси Y | PMI – 1R63-10T6-1FDIC |
| Двигатель оси Y (кВт/Нм) | Fanuc βis40B 3/36 |
| Ход по оси W (мм) | 550 |
| Скорость резания по оси W (мм/мин) | 6000 |
| Скорость быстрого хода по оси W (мм/мин) | 8000 |
| Двигатель оси W (кВт/Нм) | Fanuc βis22 3/12 |
| Точность позиционирования (мм) | 0,015 |
| Точность повторного позиционирования (мм) | 0,010 |
| Дискретность поворота оси B | 0.001°/360° |
| Скорость поворота рабочего стола оси B (об/мин) | 1,5 |
| Двигатель оси B (кВт/Нм) | Fanuc βis30 7/30 |
| Точность индексации поворота оси B | 10" |
| Точность повторной индексации оси B | 4" |
| Конус и диаметр отверстия шпинделя (мм) | BT50 110 |
| Максимальная скорость вращения шпинделя (об/мин) | 2500 |
| Двигатель шпинделя (кВт/Нм) |
Fanuc αiI22 22 (26)/140
|
| Вместительность магазина инструментов | 40 инструментов |
| Максимальная длина инструмента (мм) | 600 |
| Максимальный диаметр инструмента при полной загрузке (мм) | 125 |
| Максимальный диаметр инструмента без соседних позиций (мм) | 250 |
| Максимальный вес инструмента (кг) | 25 |
| Модель системы ЧПУ | Fanuc 0i MF (1) |
| Оптические линейки (УЦИ) | по оси X, Z, Y |
| Система подачи СОЖ (Л/Бар) | 480/30 |
| Требования к электропитанию (кВА/В/Гц) | 65/380/50 |
| Габаритные размеры (мм) | 7250 × 6000 × 4800 |
| Вес (кг) | 30 500 |
| Прямолинейность хода рабочего стола по оси X (мм) | 0.050/2500, 0.006/300 |
| Прямолинейность хода шпиндельной бабки по оси Z (мм) | 0.30/1200, 0.006/300 |
| Прямолинейность хода шпиндельной бабки по оси Y (мм) | 0.020/1000 |
| Прямолинейность хода шпинделя по оси W относительно хода рабочего стола (мм) | 0.020/300 |
| Вертикальность хода рабочего стола по оси X относительно оси Z (мм) | 0.020/500 |
| Угловое отклонение хода рабочего стола по оси X (мм) | 0.040/1000, 0.020/300 |
| Угловое отклонение хода шпиндельной бабки по оси Z (мм) | 0.040/1000, 0.020/300 |
| Параллельность хода рабочего стола по оси X относительно опорного Т-образного паза (мм) | 0.030/1000 |
