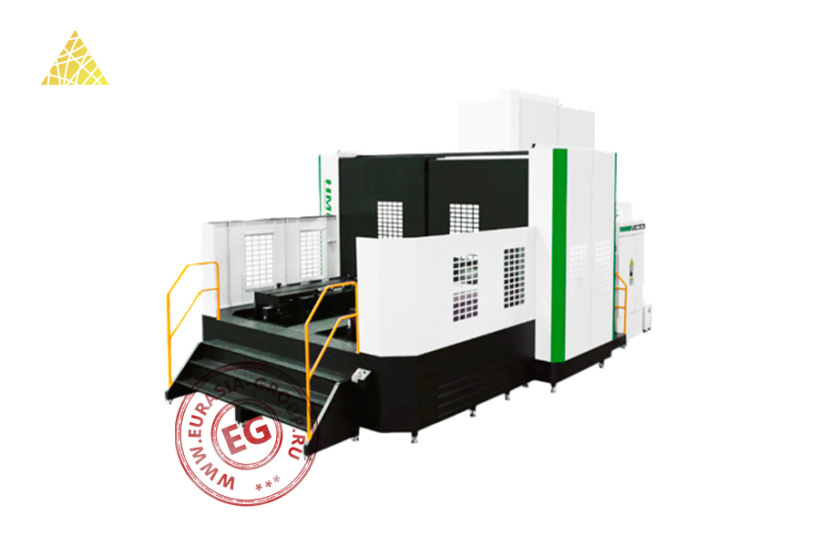

Горизонтальный фрезерный обрабатывающий центр HME80S представляет собой высокопроизводительный станок с ЧПУ для комплексной обработки металлических деталей сложной конфигурации. Конструкция обрабатывающего центра базируется на жесткой станине с усиленными стенками, обеспечивающими стабильность геометрических параметров при высоких нагрузках. Корпус имеет модульное исполнение с полной защитой рабочей зоны от разбрызгивания СОЖ и разлета стружки.

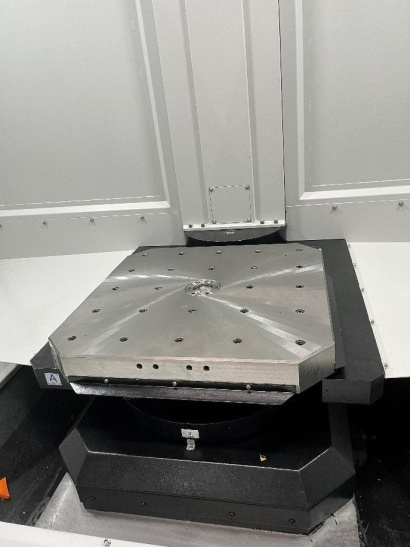

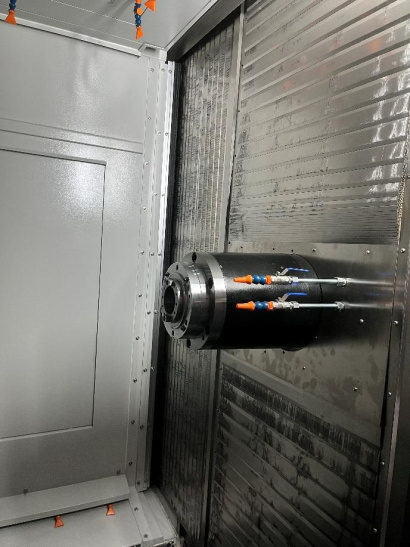

Рабочая зона оснащена рабочим столом с Т-образными пазами для крепления заготовок. Стол выполнен из высокопрочных материалов с прецизионной обработкой поверхности для достижения высокой точности установки детали. Для удобства загрузки-выгрузки крупногабаритных деталей предусмотрена передняя дверь с широким проемом и лестница с ограждением. Шпиндельный узел размещен горизонтально и оснащен системой охлаждения для поддержания термостабильности. Система смены инструмента включает магазин с автоматическим захватом и механизмом позиционирования. Гидравлическая станция, расположенная на мобильной платформе, обеспечивает питание исполнительных механизмов и систем зажима. Комплекс включает мощный насос, фильтры, манометры контроля давления и систему шлангов высокого давления.

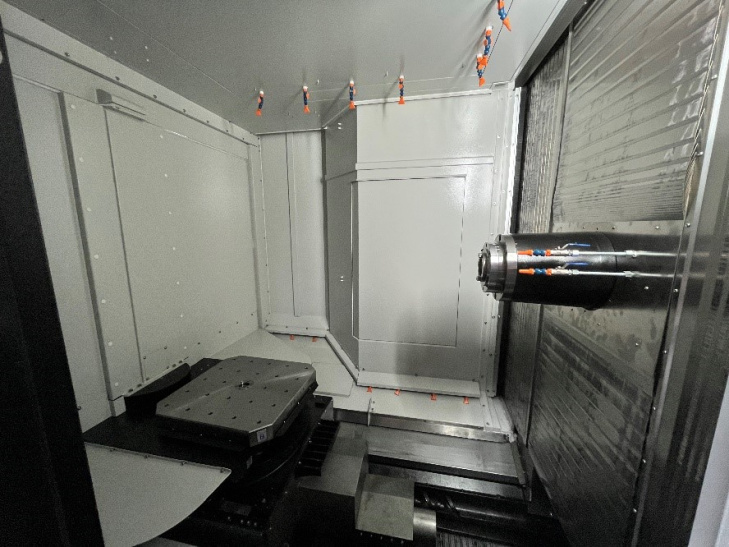

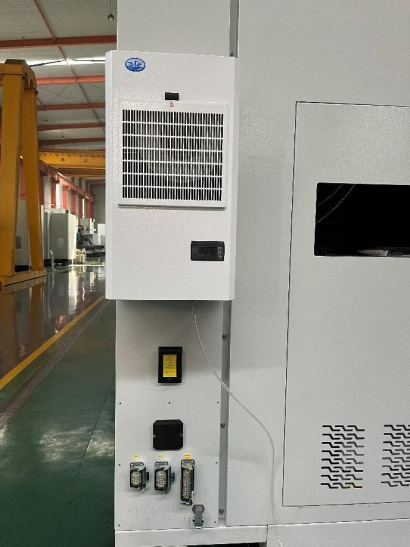

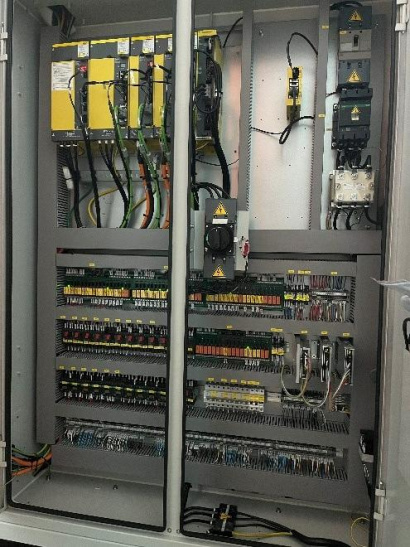

Электрошкаф и система ЧПУ интегрированы в корпус станка и содержит все необходимые компоненты для управления перемещениями и технологическими циклами. Система охлаждения включает резервуары для СОЖ с фильтрами и транспортер для удаления стружки. Рабочая зона полностью закрыта защитными экранами с окнами для визуального контроля процесса обработки. Внутреннее пространство оснащено системой освещения и форсунками подачи СОЖ.
| Модель | HME80S |
| Размер рабочего стола (мм) | 800×800 |
| Допустимая нагрузка на рабочий стол (кг) | 2 000 |
| Расстояние от торца шпинделя до центра рабочего стола (мм) | 200 – 1 200 |
| Расстояние от центра шпинделя до поверхности стола (мм) | 150 – 1 150 |
| Ход по оси X (поперечный ход колонны) (мм) | 1 300 |
| Ход по оси Y (вертикальный ход шпинделя) (мм) | 1 000 |
| Ход по оси Z (продольный ход стола) (мм) | 1 000 |
| Угол поворота по оси B (поворот рабочего стола) | 360° |
| Скорость подачи (м/мин) | 7 |
| Скорость ускоренного хода по оси X / Y / Z (м/мин) | 20/20/15 |
| Скорость поворота по оси B (об/мин) | 10 |
| Скорость вращения шпинделя (об/мин) | 6 000 |
| Конус шпинделя | BT50 |
| Двигатель шпинделя (кВт/Нм) | Fanuc βiIP30 15(18.5), 143 |
| Двигатель оси X / Z (кВт/Нм) | Fanuc βiS40 3, 36 |
| Двигатель оси Y (кВт/Нм) | Fanuc βiS30B 3, 27 |
| Двигатель оси B (кВт/Нм) | Fanuc βiS30 3, 27 |
| Привод по оси X / Y / Z | ШВП с двойной гайкой PMI/HIWIN |
| Направляющие по оси X / Y / Z | Роликовые направляющие PMI/HIWIN |
| Точность позиционирования по оси X / Y / Z (мм) | 0.012 |
| Точность повторного позиционирования по оси X / Y / Z (мм) | 0.008 |
| Точность позиционирования по оси B (с) | 5 |
| Точность повторного позиционирования по оси B (с) | 2 |
| Магазина инструментов | Цепной, 24 позиции |
| Максимальная длина инструмента (мм) | 300 |
| Максимальный вес инструмента (кг) | 15 |
| Максимальный диаметр инструмента (при полной загрузке) (мм) | 105 |
| Максимальный диаметр инструмента (без соседних) (мм) | 200 |
| Время смены инструмента (с) | 3.8 |
| Система ЧПУ | FANUC 0i-MF (1) |
| Основные вспомогательные системы | Система удаления стружки, система охлаждения электрошкафа, система охлаждения масла, система обдува шпинделя |
| Параметры электропитания (КВА/В/Гц) | 35/380/50 |
| Габаритные размеры (мм) | 5 300 × 4 000 × 3 700 |
| Вес (кг) | 17 000 |
