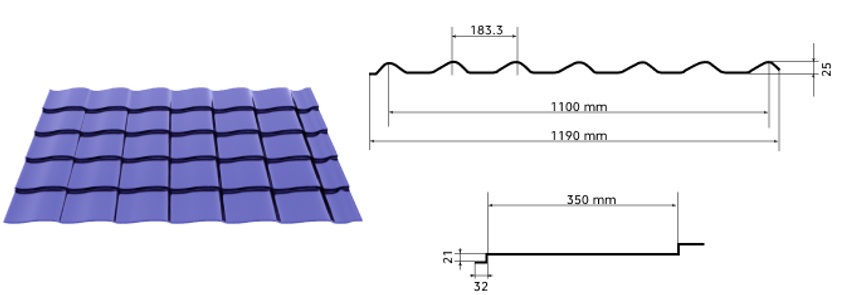

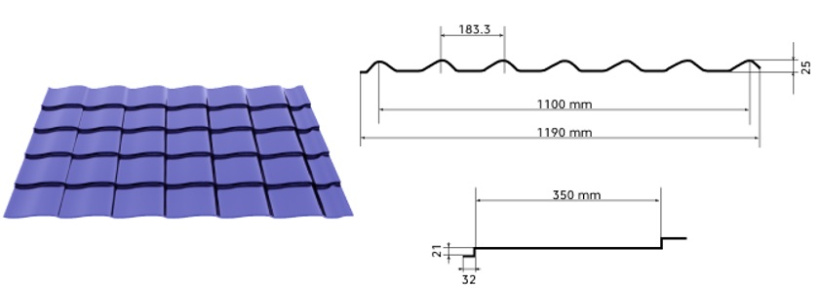

Линия для металлочерепицы Супермонтеррей – это удлинённый стационарный электрогидравлический автоматический горизонтальный прокатный стан холодной формовки непрерывного действия, который, в совокупности со вспомогательными механизмами, размещается в цехах металлообрабатывающих комбинатов, специализирующихся на массовом производстве строительных материалов и, в частности, кровельного настила. Рисунок «Супермонтеррей» представляет собой качественную имитацию обычной керамической черепицы.
Оборудование по изготовлению металлочерепицы Супермонтеррей должно обеспечиваться питанием трёхфазной электросети 380В, 50Гц. Структура линии в следующей последовательности:
- Однопозиционный разматыватель тонкой рулонной стали необходим для непрерывной и равномерной подачи полотна первичного материала.
- Автоматический узел поперечной обрезки листового металла.
- Одноэтажный прокатный стан предназначен для последовательной холодной формовки ровного листа стали в требуемый профиль. Основными рабочими инструментами являются равномерно выстроенные клети с полным заполнением формующими вальцами, которые получают крутящий момент от цепной передачи.
- Вертикальный одно- или двухцилиндровый гидравлический пресс задействуется для штамповки волнообразного уступа. При нажатии шамп не оставляет следов потёртостей на лакокрасочном покрытии.
- Гильотинный гидравлический резак с саблевидным лезвием выполняет функцию отреза необходимой длины листа от общей полосы, при этом нагрузка на металл распределяется равномерно.
- Гидравлическая станция обеспечения.
- Автоматический укладчик для складирования готовой продукции.
Комплект запасных инструментов и принадлежностей, CD-носитель с соответствующим программным обеспечением, а также перечень технической литературы являются обязательными элементами поставки.
Станок для производства металлочерепицы Супермонтеррей функционирует под управлением программируемого логического контроллера. Сенсорный LCD-экран облегчает задачу ввода первичных параметров, их перенастройку (длина, высота) и отслеживание соблюдения. Микропроцессор может хранить в памяти значительное количество конкретных производственных алгоритмов, проводит мониторинг возможных аварийных ситуаций и др.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Диаметр валов (мм) | 70 (цельнометаллические, закалённые) |
| Материал валов | Сталь 45 хромированная |
| Тип привода | Цепной |
| Толщина приводных цепей (дюйм) | 1 |
| Толщина обрабатываемой стали (мм) | 0,3 - 0,7 |
| Производительность (м/мин) | 2 - 4 |
| Количество клетей(шт.) | 13 |
| Мощность главного двигателя (кВт) | 5,5 |
| Мощность гидростанции (кВт) | 4 |
| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства | Автоматический, с электроприводом |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Устройство для нанесения полимерной плёнки | В составе оборудования |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 6800 х 1600 х 1500 |
| Вес (кг) | 4500 |
