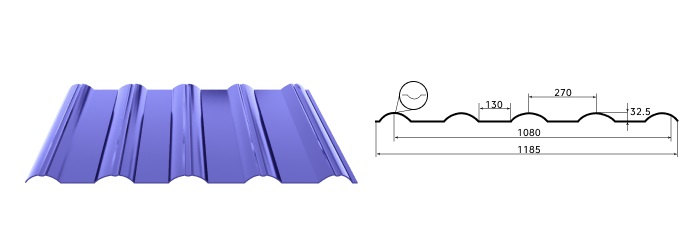

Станок для производства металлочерепицы Шанхай – это стационарная электрогидравлическая горизонтальная автоматическая производственная линия оборудования непрерывного действия, которая устанавливается на малых или средних металлообрабатывающих предприятиях с целью серийного выпуска кровельного материала способом холодной гибки металла. В качестве первичного материала задействуется, как правило, рулонная сталь с лакокрасочным покрытием. Готовая продукция отличается увеличенной высотой волны (рисунок «пришёл» из КНР) и широко используется для высокой кровли больших зданий различного назначения.
Линия по изготовлению металлочерепицы Шанхай требует наличия источника трёхфазного электропитания в 380В, и состоит из следующих основных элементов: разматыватель, двухэтажный прокатный стан, гидравлический штампующий пресс, гильотинные ножницы, приемный стеллаж и гидравлическая станция.
Прокатный стан для металлочерепицы Шанхай управляется автоматической системой на основе работы микропроцессора. Аппаратура содержится в обособленном вентилируемом блоке, на поверхности которого оборудована управляющая панель. Программируемый логический контроллер позволяет оператору безошибочно вводить на сенсорном мониторе исходные данные (скорость подачи, длину готового листа и т.п.) и отслеживать ход деформации металла в режиме реального времени.
В связи с тем, что рисунок готовой продукции имеет симметричную геометрию, оборудование для металлочерепицы «Шанхай» может быть использовано и для изготовления профнастила. При этом достаточно отключить функцию гидравлического штампующего пресса.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тип комплектации | Экспортный комплект |
Диаметр валов (мм) | 75 (цельнометаллические, закалённые) |
Материал валов | Сталь 45 хромированная |
Тип привода | Цепной |
Толщина приводных цепей (дюйм) | 1 |
Толщина обрабатываемой стали (мм) | 0,8 |
Производительность (м/мин) | 4 - 6 |
Количество клетей (шт.) | 15 |
Мощность главного двигателя (кВт) | 5,5 |
Мощность гидростанции (кВт) | 7,5 |
Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
Язык программного обеспечения | Русский, английский, китайский |
Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
Тип первичного отрезного устройства | Автоматический, с электроприводом |
Защитная крышка из металлической сетки | В составе оборудования |
Пылезащитная крышка подшипников | В составе оборудования |
Устройство для нанесения полимерной плёнки | В составе оборудования |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Габаритные размеры (мм) | 7800 х 1650 х 1400 |
Вес (кг) | 5000 |
