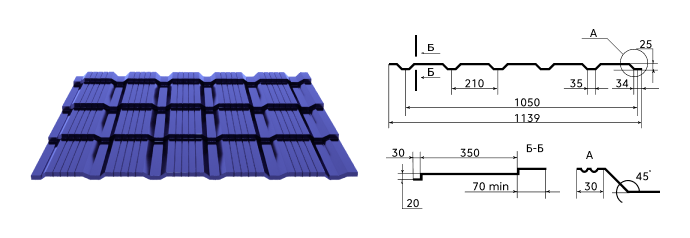

Станок для производства металлочерепицы Каскад – это массивное стационарное автоматическое электрогидравлическое прокатное оборудование горизонтального типа непрерывного действия, предназначенное для серийного выпуска кровельного материала в цехах малых или средних металлообрабатывающих предприятий. Металлочерепица «Каскад» характеризуется более строгими формами и прямым ровным рисунком рельефа с декоративными канавками.
Оборудование для производства металлочерепицы Каскад работает от трёхфазной электрической сети в 380В, 50Гц. Тонкая листовая окрашенная сталь разматывается из рулона, установленного на втулку станции подачи первичного материала, после чего она поступает в операционную зону формующего станка. Обрабатывающие поверхности стальных вертикальных вращающихся пар вальцов выполняют функцию непосредственной трансформации ровного полотна в заданный профиль металлочерепицы методом холодной формовки. Такой элемент рисунка, как «уступ», производится вертикальным гидравлическим штамповщиком, в комплект которого обязательно включается вспомогательная гидравлическая станция. В задачу вертикального резака входит отделение готового листа от обрабатываемой стали. Гильотина оснащается лезвием, контур которого аналогичен форме торцевого среза профиля. При необходимости замены материала на сталь с иной расцветкой, задействуется автоматический поперечный нож роликового типа (устанавливается перед прокатным станом). В комплект поставки обязательно включается комплект запасных инструментов и принадлежностей, техническая литература и программное обеспечение.
Автоматическая линия для производства металлочерепицы Каскад оснащается системой управления на основе программируемого логического контроллера. Кнопочный пульт с сенсорным экраном оборудуются на верхней панели обособленной тумбы. Персонал имеет возможность вводить первичные данные, менять их значения в ходе процесса, контролировать их соблюдение и т.п.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Тип комплектации | Экспортный комплект |
| Диаметр валов (мм) | 70 (цельнометаллические, закалённые) |
| Материал валов | Сталь 45 хромированная |
| Толщина обрабатываемой стали (мм) | 0,35 - 0,7 |
| Производительность (м/мин) | 2 - 4 |
| Количество клетей (шт.) | 13 |
| Мощность главного двигателя (кВт) | 4 |
| Мощность гидростанции (кВт) | 4 |
| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства | Автоматический, с электроприводом |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Устройство для нанесения полимерной плёнки | В составе оборудования |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 7000 х 1600 х 1500 |
| Вес (кг) | 4000 |
