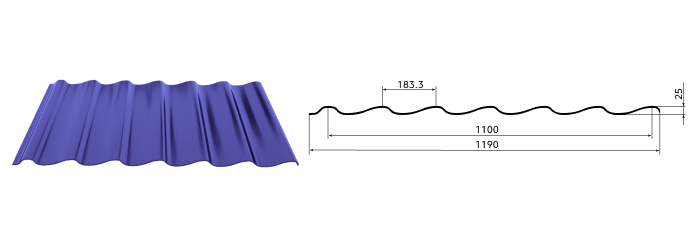

Линия для металлочерепицы Монтеррей – это габаритный стационарный электрогидравлический автоматический горизонтальный прокатный стан непрерывного действия со вспомогательными устройствами, предназначенный для работы на металлообрабатывающих предприятиях с целью серийного выпуска кровельного материала. Рисунок «Монтеррей» качественно повторяет геометрию обычной керамической черепицы. Готовая продукция широко применяется для кровли крыш зданий различного назначения.
Оборудование по изготовлению металлочерепицы Монтеррей работает от трёхфазной электросети 380В, 50Гц. В состав входят следующие агрегатные и вспомогательные механизмы:
- Разматыватель грузоподъёмностью до 5 т.
- Автоматический дисковый нож поперечного отреза.
- Прокатный стан с полным заполнением клетей формующими вальцами на цепной тяге.
- Гидравлический штампующий пресс.
- Гидравлическая гильотина с саблевидным лезвием (равномерное распределение нагрузки существенно снижает количество брака).
- Гидравлическая станция обеспечения.
- Автоматический приёмный стол готовой продукции.
Комплект запасных инструментов и принадлежностей, CD-диск с операционной программой, а также перечень эксплуатационной документации прилагаются.
Станок для производства металлочерепицы Монтеррей оснащается системой автоматического управления на основе работы программируемого логического контроллера компании Panasonic, который обеспечивает полную автоматизацию технологического процесса. Пульт промышленного компьютера обеспечен сенсорным монитором Taida, на котором оператор имеет возможность вводить исходные данные (скорость проката, длину отрезного листа, силу гидравлического давления и т.п.), переустанавливать их и полностью контролировать ход работ.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
| Тип комплектации | Экспортный комплект |
| Диаметр валов (мм) | 70 (цельнометаллические, закалённые) |
| Материал валов | Сталь 45 хромированная |
| Тип привода | Цепной |
| Толщина приводных цепей (дюйм) | 1 |
| Толщина обрабатываемой стали (мм) | 0,3 - 0,7 |
| Производительность (м/мин) | 2 - 4 |
| Количество клетей (шт.) | 13 |
| Мощность главного двигателя (кВт) | 5,5 |
| Мощность гидростанции (кВт) | 4 |
| Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
| Тип первичного отрезного устройства | Автоматический, с электроприводом |
| Защитная крышка из металлической сетки | В составе оборудования |
| Пылезащитная крышка подшипников | В составе оборудования |
| Устройство для нанесения полимерной плёнки | В составе оборудования |
| Напряжение (В) | 380 |
| Габаритные размеры (мм) | 6800 х 1600 х 1500 |
| Вес (кг) | 4500 |
