Оборудование для производства силовых трансформаторов: виды станков, критерии выбора, обзор популярных моделей
Трансформаторы являются ключевыми элементами современных энергосистем. Они обеспечивают преобразование переменного тока, передачу и распределение электроэнергии с минимальными потерями. Их важность неоценима. Производство трансформаторов представляет собой сложный технологичный процесс, требующий глубоких знаний, точного оборудования и строгого контроля качества.
В условиях современной экономики, где надёжность и стабильность энергоснабжения играют решающую роль, изготовление качественных преобразователей тока становится стратегически важной задачей. Россия, обладая развитым энергетическим сектором, активно развивает собственное производство этих устройств, ориентируясь на современные технологии и высокие стандарты качества.
Ниже рассмотрим особенности отрасли производства силовых трансформаторов, а также подчеркнём важность использования современного оборудования для выпуска надёжной и эффективной продукции.
Исторический контекст
Производство трансформаторов в России имеет не очень глубокие корни, уходящие к началу XX века. Первые трансформаторные заводы были основаны в дореволюционный период, а после Октябрьской революции 1917 года отрасль получила мощный импульс развития благодаря индустриализации страны.
Именно в ранний советский период был построен ряд заводов, специализирующихся на производстве трансформаторов различного назначения – от маломощных моделей до мощных агрегатов для магистральных линий электропередачи. Среди них Московский трансформаторный завод (1928 г.), ныне – производственный комплекс ОАО ХК «Электрозавод».
Сегодня российские производители трансформаторов продолжают традиции, заложенные предшественниками. При этом активно внедряют новые технологии и инновации, чтобы продукция соответствовала мировым стандартам и требованиям рынка.
Цитата: «Рынок трансформаторов активно развивается. Он поделён между несколькими крупными производителями – лидерами рынка как в объёмах производства, так и по показателям качества продукции, её постоянного развития; и мелкими производителями, продукция которых уступает в качественных характеристиках, с меньшим сроком гарантии, но более интересна по цене» (директор ООО «ЭНЕТРА Текнолоджиз» Н.А. Косяченко).
Особенности производства трансформаторов
Производство трансформаторов – это многогранный процесс, который включает в себя проектирование, изготовление, сборку и тестирование. Каждый этап требует соблюдения строгих стандартов и нормативов, поскольку от качества преобразователя тока зависит стабильность эксплуатируемых энергосистем, их безопасность и экономическая эффективность.
Проектирование и расчёты
На этапе проектирования инженеры определяют основные параметры трансформатора: мощность, напряжение, габариты, материалы и конструкцию. Современные программы для моделирования и расчёта (САПР) позволяют оптимизировать конструкцию, минимизировать потери энергии и обеспечить соответствие требованиям заказчика. Однако даже самые точные расчёты требуют качественной реализации на практике.
Изготовление активных частей
Сердечник (магнитопровод) и обмотка являются основными элементами мокрого или сухого трансформатора. Для их производства используются высококачественные материалы, такие как:
- электротехническая холоднокатаная анизотропная тонколистовая сталь марок 3404, 3405, 3406, 3407 и 3408 (ГОСТ 21427.1-83);
- электролитическая медь или алюминий;
- электроизоляционный картон или фарфор;
- трансформаторное масло (для мокрых преобразователей);
- газообразная шестифтористая сера – элегаз (для сухих ТР);
- совтол (смесь полихлордифенила с трихлорбензолом для мокрых ТР вместо масла в целях обеспечения пожарной безопасности).
Точность обработки и сборки компонентов напрямую влияет на КПД трансформатора и его долговечность.
Сборка и изоляция

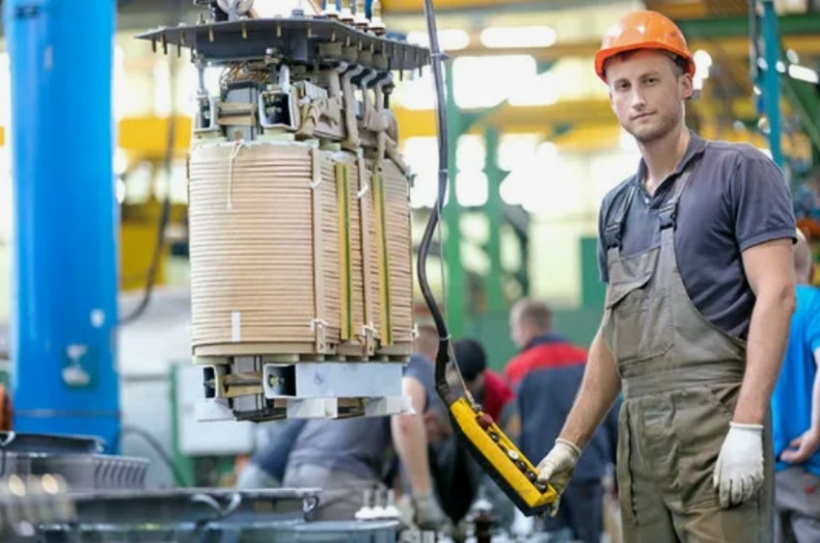

Сборка трансформатора включает в себя соединение активных частей, установку изоляционных материалов и заполнение корпуса трансформаторным маслом или совтолом (для мокрых трансформаторов). Качественная изоляция и герметизация предотвращают пробои и утечки, что особенно важно для высоковольтных преобразователей тока.
Тестирование и контроль качества
После сборки каждый трансформатор проходит серию серьёзных испытаний, включая:
- определение коэффициента трансформации и групп соединения обмоток;
- проверку на диэлектрические потери, измерение тангенса угла (tgδ);
- измерение потерь холостого хода (без нагрузки);
- проверку на короткое замыкание;
- испытание на пробой изоляции.
Эти тесты позволяют сотрудникам электролабораторий утвердиться в соответствии изделия заявленным характеристикам и стандартам.
Значимость качественного оборудования в производстве
Надлежащее качество трансформаторов напрямую зависит от оборудования, используемого на всех этапах производства. Поэтому современные станки, автоматизированные линии, точные приборы для испытаний позволяют минимизировать человеческий фактор и повысить скорость изготовления продукта без потери качества.
1. Оборудование для подготовки основных материалов

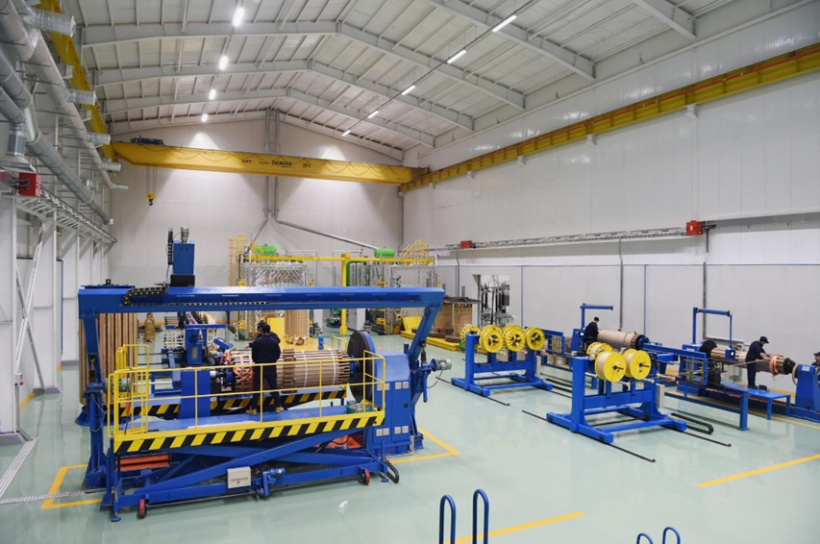

Для изготовления сердечников и обмоток существует высокоточное оборудование, такое как лазерные резаки, прессы и намоточные станции. Эти станки обеспечивают геометрическую точность выпускаемых деталей и минимизируют риски отклонений он нормы, что критически важно для эффективной работы каждого трансформатора.
2. Оборудование для сборки и изоляции
Современные линии сборки позволяют автоматизировать процесс соединения компонентов, снижая риск ошибок и повышая производительность. Оборудование для нанесения изоляционных материалов также должно соответствовать высоким стандартам, чтобы обеспечить долговечность продукции.
3. Испытательное оборудование
Качественная испытательная аппаратура позволяет измерять параметры трансформатора и выявлять возможные дефекты. Процедуры ответственные, особенно для высоковольтных моделей, где даже небольшие отклонения могут привести к серьёзным последствиям.
О роли автоматизации и цифровизации
Современные производственные линии оснащаются системами автоматизации и цифрового контроля. Это позволяет отслеживать каждый технологический этап в режиме реального времени, оперативно выявлять и устранять проблемы, а также собирать данные для дальнейшей оптимизации процессов.
Вызовы и перспективы отрасли
Производство трансформаторов в РФ сталкивается с рядом вызовов, таких как рост требований к энергоэффективности, ужесточение экологических норм и необходимость адаптации к изменяющимся условиям энергосистем. В ответ на вызовы производители внедряют новые материалы, такие как аморфные металлы для сердечников, смеси полихлордифинила с трихлорбензолом вместо пожароопасного масла, и разрабатывают трансформаторы с улучшенными характеристиками.
Развитие молодой отрасли возобновляемых источников энергии и умных сетей требует силовых преобразователей тока, способных работать в условиях переменных нагрузок и интегрироваться в цифровые системы управления. Это открывает новые возможности для отрасли, но также требует значительных инвестиций в исследования и разработки.
В 2021 году на новую Кольскую ВЭС (ветровую электростанцию) доставили трансформатор-гигант – весом 122 т, длиной 7 м, высотой 4 м и шириной 3 м. Благодаря ему ветропарк передаёт 750 ГВт*ч/год чистой электроэнергии, избегая при этом выбросов около 600 тыс. т углекислого газа в атмосферу.
Критерии выбора оборудования
При выборе оборудования для производства силовых трансформаторов важно учитывать множество факторов, чтобы обеспечить эффективность, надёжность и рентабельность производства. Рассмотрим 7 ключевых критериев.
1. Производительность и точность
Оборудование должно соответствовать требуемым объёмам производства. Например, автоматические намоточные станки способны значительно ускорить процесс по сравнению с ручными или полуавтоматическими. Высокая точность особенно важна в намотке катушек или сборке магнитопровода, чтобы обеспечить стабильное качество продукции и снизить количество брака.
2. Надёжность и долговечность
Технологический парк оборудования должен работать без сбоев в течение длительного времени, в т.ч. обеспечить непрерывность производственных процессов. Материалы и конструкция любого станка должны быть устойчивы к износу, если производство связано с высокими нагрузками или агрессивными средами, например при пропитке изоляционными материалами (Гидравлические прессы с качественными компонентами служат дольше и реже требуют ремонта).
3. Энергоэффективность
Современное оборудование способно минимизировать потребление энергии, снижая эксплуатационные расходы. Поэтому при выборе обращайте внимание на наличие энергосберегающих режимов и технологий (Вакуумные установки для пропитки с рекуперацией тепла могут значительно снизить энергозатраты).
4. Стоимость и окупаемость
Важно учитывать не только цену оборудования, но и его долгосрочную экономическую эффективность. Рассчитайте, как быстро оборудование окупится за счёт повышения производительности, снижения затрат на электроэнергию и уменьшения брака. Например, автоматизированные линии дороже, но окупаются в разумные сроки за счёт увеличения скорости производства и снижения затрат на рабочую силу.
5. Поддержка производителя
Убедитесь, что производитель или поставщик станка предоставляет предпродажное обслуживание, гарантийное покрытие и помощь в ремонте. Изучите условия удовлетворения рекламаций и сроки поставки запасных частей. Известные бренды предоставляют комплексную поддержку (как правило), включая удалённый мониторинг станков.
6. Гибкость и универсальность
Оборудование может быть адаптируемым под различные типы трансформаторов (например, силовые, измерительные, импульсные). Поэтому функция перенастройки для производства новых моделей ТР будет полезной. Например, намоточные станки с программируемыми параметрами позволяют быстро переключаться между разными типами катушек.
7. Отзывы и репутация производителя
Изучите отзывы других предприятий, использующих интересующее оборудование. Репутация производителя играет важную роль в выборе надёжного поставщика. Как правило, станки от солидных брендов отличаются надёжностью, поэтому имеют положительные отзывы.
Обзор ключевых видов оборудования
Для наглядности предлагаем небольшой обзор 5 моделей оборудования, предназначенного для производства силовых трансформаторов.

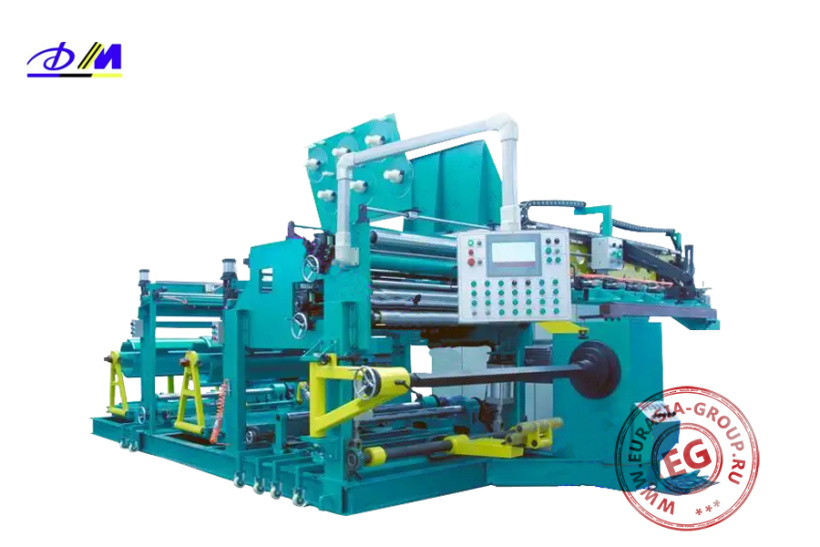

1. Машина для двухслойной намотки катушек ленточной фольгой BRJ-800
Станок BRJ-800 предназначен для высокоточного наматывания фольги на катушки. Используется в производстве силовых и высокочастотных трансформаторов, где требуется точное размещение фольги и изоляционных материалов для обеспечения высоких электрических характеристик. Машина оснащена прецизионными механизмами натяжения и позиционирования, что гарантирует равномерную намотку без перекосов, заломов полотна и зазоров.
Конструкция станка выполнена из высококачественных материалов, обеспечивая долгий срок службы и стабильную работу даже при интенсивной эксплуатации.
Автоматика позволяет программировать параметры намотки (скорость, натяжение, количество витков) и минимизировать участие оператора.

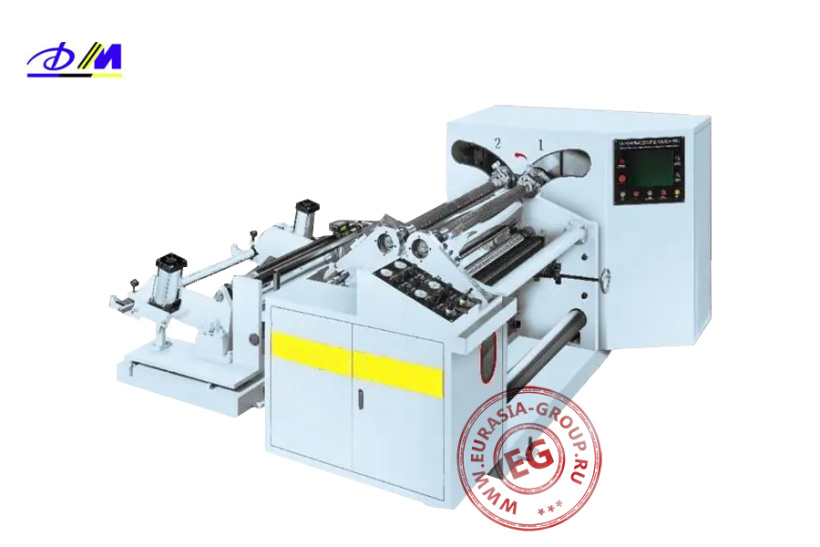

2. Машина для продольной резки и перемотки изоляционной бумаги для производства трансформаторов FQJ-1200
Станок FQJ-1200 предназначен для продольной резки и перемотки изоляционной бумаги, используемой в электротехнической промышленности. Может работать с различными типами изоляционного полотна, включая крафт-бумагу, кабельную бумагу и другие специализированные материалы, обеспечивая высокую точность продукции от партии к партии.
Машина имеет функцию настройки режущего узла, поэтому распускает полотно бумаги на полосы различной ширины от 10 мм. Это позволяет выпускать развёрнутый ассортимент материала для изоляции обмоток. После резки бумага автоматически перематывается на сердечники.
Машина оснащена прецизионными механизмами натяжения и позиционирования, гарантирующим равномерную резку и намотку без перекосов и дефектов.
Программное управление позволяет задавать параметры резки и перемотки (ширина полосы, скорость, натяжение) и минимизировать участие оператора.
Защитные механизмы, такие как аварийная остановка и защита от перегрева, делают станок безопасным в эксплуатации.

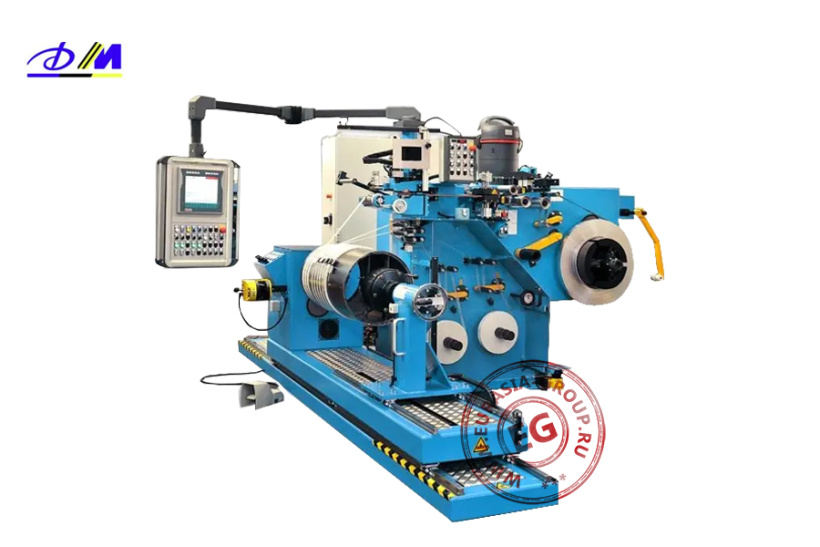

3. Станок для намотки катушек лентой (фольгой) GYBRJ-1600
Автоматизированный станок GYBRJ-1600 предназначен для намотки катушек лентой фольги (медной и алюминиевой). Представляет собой современное оборудование для высокоточных операций. Адресован отрасли производства электротехнических изделий, таких как трансформаторы, дроссели и другие компоненты электрических систем.
Сервоприводы обеспечивает равномерное натяжение фольги, исключая её повреждение в процессе намотки. Датчики контроля положения материала позволяют минимизировать брак.
Модель оснащена программируемым логическим контроллером (PLC), который позволяет легко настраивать параметры намотки и контролировать технологические процедуры. Удобный интерфейс помогает быстро вносить изменения в настройки и отслеживать состояние процесса.

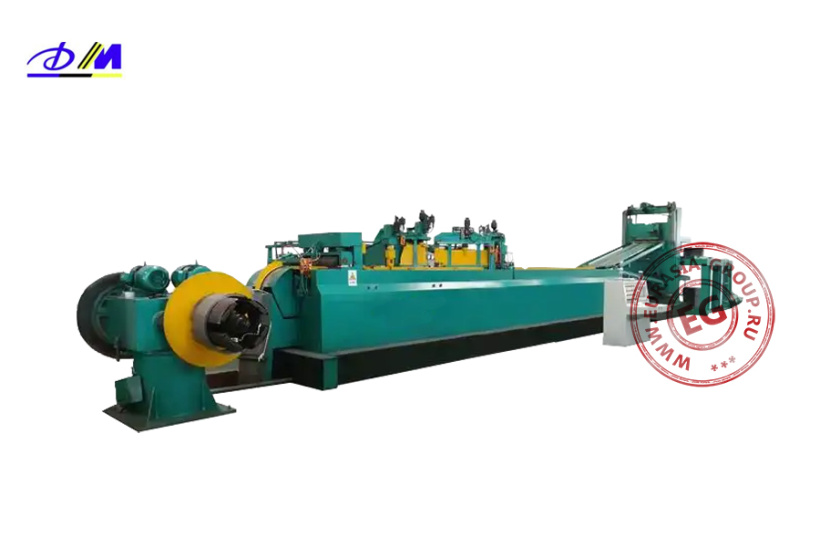

4. Линия поперечной резки аморфного магнитопровода трансформатора с ЧПУ HJX-400
Автоматизированная линия HJX-400 предназначена для поперечной резки аморфного магнитопровода, используемого в производстве трансформаторов. Высокотехнологичное оборудование отличается точностью, производительностью и автоматизацией. Оно адресовано предприятиям, занимающимся массовым изготовлением энергоэффективных трансформаторов.
Линия оснащена системой числового программного управления (ЧПУ), что позволяет автоматизировать процесс резки и минимизировать участие оператора. Есть возможность программирования различных режимов резки для разных типов магнитопроводов. Удобная панель управления с интуитивным интерфейсом упрощает эксплуатацию оборудования.
Машина способна обрабатывать большие объёмы материала за короткое время, что повышает производительность предприятия. Эффективно работает с магнитопроводом различной толщины и ширины.

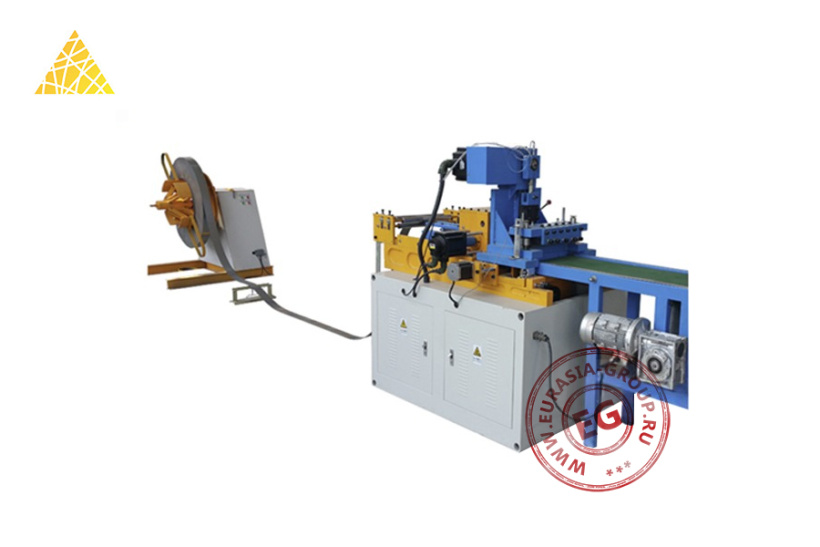

5. Станок для резки сердечника трансформатора (прямой рез) JN-3002S
Станок JN-3002S – это специализированное оборудование, предназначенное для резки сердечников трансформаторов. Модель широко используется в электротехнической промышленности. Обеспечивает точную резку с минимальными отклонениями, сохраняя требуемые свойства материала. Оснащена системой автоматического управления, что позволяет минимизировать участие оператора.
В режущем узле используются качественные инструменты и системы позиционирования для достижения идеального результата. Станок способен обрабатывать большие объёмы материала за короткое время, повышая общую эффективность производства. Отличается гибкостью в настройке параметров, позволяя адаптироваться под конкретные задачи.
Заключение
Производство трансформаторов – это сложная и ответственная отрасль, которая играет ключевую роль в обеспечении стабильности и эффективности энергосистем страны. Качество трансформаторов напрямую зависит от используемого оборудования, поэтому инвестиции в современные технологии и автоматизацию являются необходимым условием для успешного развития отрасли. В условиях растущих требований к энергоэффективности и экологичности производители продолжают совершенствовать свои технологические процессы, чтобы оставаться конкурентоспособными и удовлетворять потребности внутреннего рынка.
Качественное оборудование – это не просто инструмент, а основа для создания надёжных и долговечных трансформаторов, которые будут служить десятилетиями, обеспечивая бесперебойную передачу электроэнергии и поддерживая развитие экономики.
