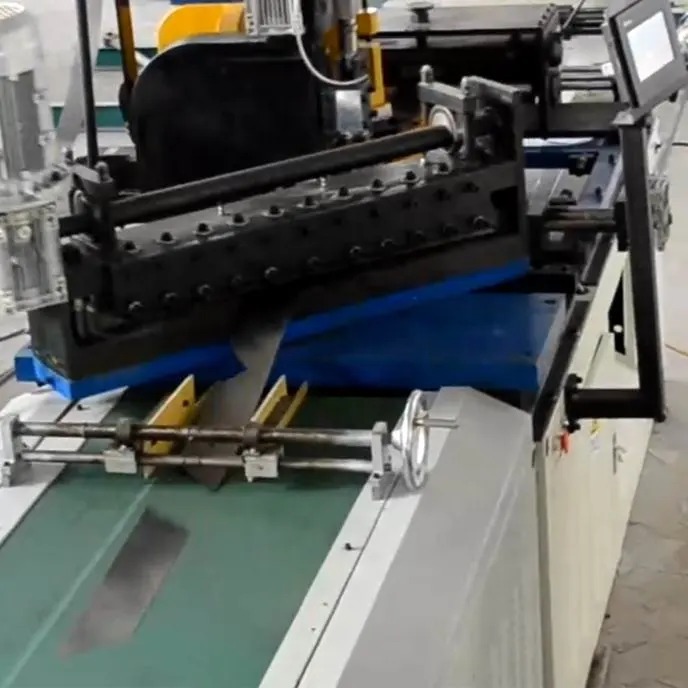

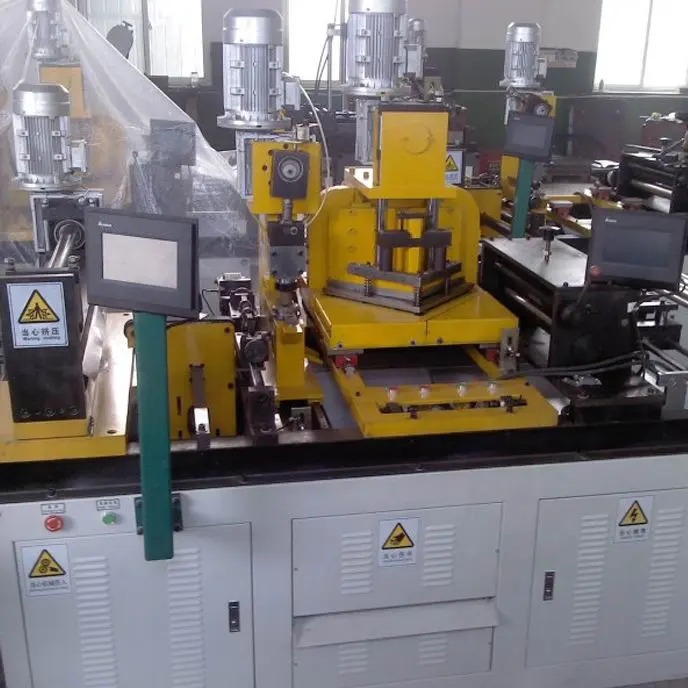

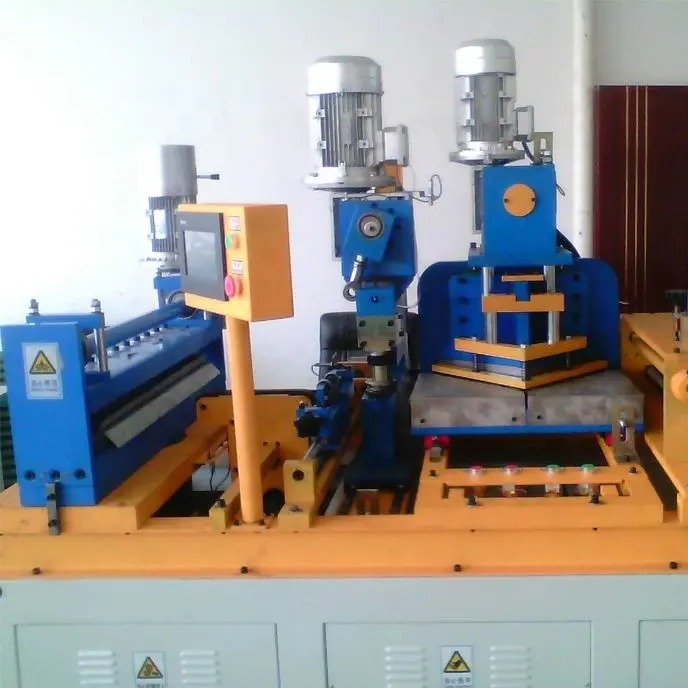

Линия поперечной резки магнитопровода трансформатора с поворотным столом и ЧПУ BSHJX-4060 представляет собой специализированное высокоточное оборудование, предназначенное для обработки листов электротехнической стали (трансформаторной стали) при производстве магнитопроводов силовых трансформаторов и реакторов.
Оборудование способно с высокой точностью выполнять прямолинейные резы под прямым углом, косые резы (под различными углами), комбинированные резы (сочетающие прямые и косые участки), а также осуществлять вырубку отверстий, V-образные прорубы и создавать ступенчатые контуры согласно требованиям конструкторской документации. Поворотный стол с ЧПУ обеспечивает возможность позиционирования листа под нужным углом для выполнения косых резов и сложных профилей без переустановки заготовки. Система резания приводится в действие двигателем с частотным регулированием. Точное позиционирование направляющих для установки ширины реза обеспечивается шаговыми двигателями, которые перемещают по шарико-винтовым передачам (ШВП) линейные направляющие к центру. Этот процесс отличается высокой скоростью и точностью, а система автоматически запоминает заданную ширину дорожки для последующих операций.
Управление всеми движениями и функциями линии реализовано на базе ПЛК. Для автоматизированной выгрузки и сортировки готовых вырезанных пластин используется конвейерная лента, транспортирующая детали к приемному стеллажу. Конструкция стеллажа предусматривает естественную сортировку пластин с различными углами скоса (например, левосторонних и правосторонних) по разным сторонам, обеспечивая аккуратное и упорядоченное складирование готовой продукции.
| Модель | BSHJX-4060 |
| Ширина резки (мм) | 40-400 |
| Длина резки (мм) | 300-1600 |
| Толщина резки (мм) | ≤0,35 |
| Скорость подачи (м/мин) | 220 |
| Угол резки | 90° |
| Точность резки (мм) | ±0,2 |
| Коэффициент ошибки при резки (мм) | ≤0,025 |
| Резка заусенцев (мм) | ≤0,02 |
| Погрешность резки | ±0,1 |
| Штамповка заусенцев (мм) | ≤0,03 |
| Скорость резки (шт/мин) | 35-40 |
| Режущий материал | Сплав (500 000 - 1 000 000 раз) |
| Внутренний диаметр катушки (мм) | φ500 |
| Наружный диаметр катушки (мм) | ≤1000 |
| Вес катушки (кг) | ≤1500 |
| Система управления | PLC |
| Панель управления | Цветной сенсорный экран |
| Способ регулировки скорости размотки | Бесступенчатая регулировка скорости |
| Привод подачи | Сервосистема |
| Режущий диск | Сервосистема |
| Общая мощность (кВт) | 5 |
