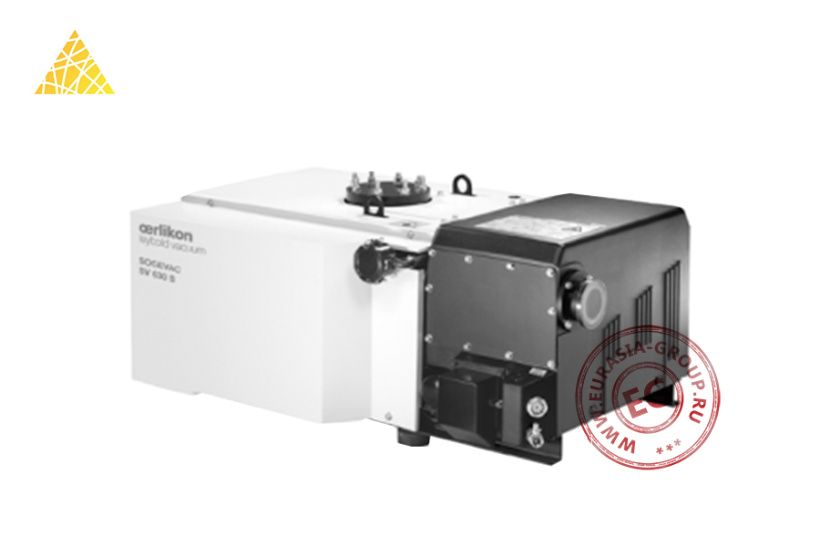

Вакуумный насос SV 750 BF предназначен для откачки инертных газов в диапазоне низкого давления. Рабочий механизм насоса основан на эксцентрично расположенном роторе с тремя пластинами, которые разделяют камеру на несколько секторов. При вращении ротора объем каждого сектора периодически изменяется. В фазе расширения камеры, соединенной с всасывающим патрубком, происходит забор газа. Газ проходит через грязеуловитель и открытый антивбросовый клапан, попадая в рабочую камеру. При дальнейшем повороте ротора пластина изолирует часть камеры, объем которой затем уменьшается – происходит сжатие газа. При достижении давления, немного превышающего атмосферное, сжатый газ выталкивается через выпускные клапаны.
Масло в насосе выполняет три важные функции: обеспечивает уплотнение, смазку и охлаждение рабочих элементов. Масло, увлекаемое сжатым газом, сначала осаждается в нижней части масляного корпуса, затем проходит тонкую очистку через восемь встроенных фильтрующих элементов. Очищенное масло возвращается в систему через специальный канал, регулируемый поплавковым клапаном, который предотвращает переток газа из масляного резервуара во всасывающий патрубок. Дополнительной защитой служит термовыключатель, контролирующий температуру масла в основном контуре перед его подачей в рабочую камеру. Эта функция особенно важна для предотвращения перегрева и обеспечения стабильной работы насоса в продолжительных режимах эксплуатации.
Вакуумный насос SV 750 BF используется для создания вакуумных упаковок. Вакуумное формование – еще одна важная область применения, где насос используется для придания формы пластиковым изделиям с помощью вакуумного давления. Кроме того, вакуумный насос используется для надежного удержания предметов во время сборки или производства, а также в системах вакуумного подъема для безопасной и эффективной работы с тяжелыми или хрупкими материалами.
| Модель | SV 750 BF | |
| Номинальная скорость откачки (м³/ч) | 840 | |
| Эффективная скорость откачки (м³/ч) | 755 | |
| Предельное парциальное давление (мбар) |
<8 x 10-2...<6 x 10-2 |
|
| Предельное полное давление | 1 балластный клапан (мбар) | ≤ 0,7...≤ 0,5 |
| 2 балластных клапана (мбар) | ≤ 2 ...≤ 1,5 | |
|
Максимально допустимое давление водяного пара |
1 балластный клапан | 50 (37,5) / 70 (52,5) |
| 2 балластных клапана (мбар) | ||
| Производительность по водяному пару | 1 балластный клапан | 24,0 (25,4) / 34,0 (35,9) |
| 2 балластных клапана (кг/ч) | ||
| Электромагнитный антивозвратный масляный клапан | 24 V DC | |
| Объем заливаемого масла мин / макс (л) | 20 / 23 | |
| Уровень шума (дБ (A)) | 75 | |
|
Допустимая температура окружающей среды (ºС) |
12-40 (54-104) | |
| Скорость вращения двигателя (об/мин) | 1000 | |
| Класс защиты / класс изоляции двигателя | 54 IP/F | |
| Впускное отверстие | DN 100 PN 1 | |
| Выхлопное отверстие | DN 100 ISO-K | |
| Охлаждение | Воздушное/водяное | |
| Материал (часть, контактирующая с газом) | Сталь, чугун, алюминий, FPM (FKM), стекло, полиамид 6, (FKM), эпоксидные смолы и стекловолокно | |
| Напряжение (В) / Частота (Гц) |
380, 400, 415, 690, 3 Ф / 50 |
|
| Мощность двигателя (кВт) | 18,5 | |
| Габаритные размеры (мм) | 1510 х 909 х 740 | |
| Вес нетто (с учетом заливки масла) (кг) | 750 | |
| a | а1 | а2 | а3 | а4 | b | b1 | b2 | b3 | b4 | b5 | h | h1 | h2 | X | Y | Z |
| 1510 | 1566 | 510 | 400 | 887 | 909 | 675 | 303 | 365 | 673 | 308 | 638 | 480 | 40 | >500 | >500 | >500 |
