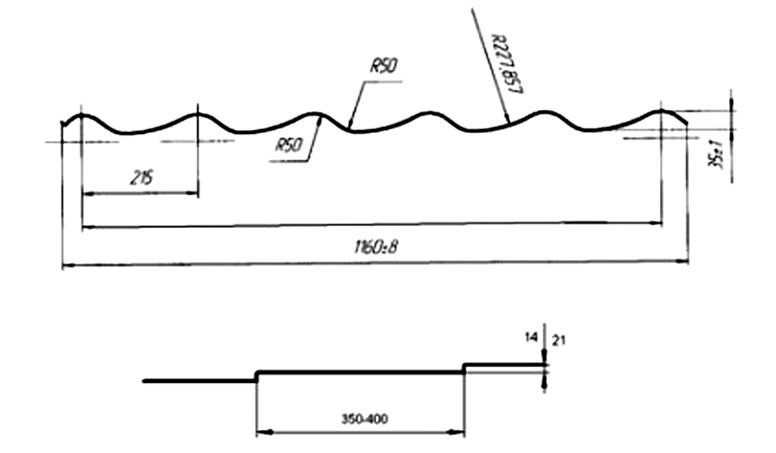

Линия для металлочерепицы Джокер представляет собой массивный стационарный электрогидравлический полностью автоматизированный горизонтальный прокатный стан непрерывного действия со вспомогательными устройствами, используемый для работы на металлообрабатывающих заводах, где осуществляет массовое производство кровельного настила способом холодной формовки. Рисунок «Джокер» имеет «правильный» вид с округлыми контурами волны и подошвы.
Оборудование по изготовлению металлочерепицы Джокер требует наличия трёхфазного источника питания в 380В, 50Гц. Состав линии:
- Станция подачи первичного материала (как правило, тонкая оцинкованная сталь с лакокрасочным покрытием). Разматыватель консольного типа имеет собственный пульт управления.
- Дисковый нож горизонтального типа монтируется перед прокатными клетями, он используется для предварительного отреза.
- Прокатный формующий стан с помощью вертикальных вальцовых пар выполняет продавливание металла для его преобразования.
- Вертикальный гидравлический штамп-пресс приводится в действие двумя гидравлическими цилиндрами, необходим для придания ступенчатого формата поверхности кровли.
- Гидравлическая гильотина оснащается зубчатым лезвием, которое повторяет форму торцевого среза готовой продукции. Резак с равномерным давлением отсекает мерную длину листа кровли.
- Приёмный рольганг служит для складирования листов штабелями.
Перечень запасных инструментов и принадлежностей, CD-диск с установочными программами, а также техническое описание и инструкция по эксплуатации придаются.
Станок для производства металлочерепицы Джокер работает под управлением автоматической системы, в основу работы которой заложено действие программируемого логического контроллера. Это делает процесс полностью автоматическим, повышает общее КПД машины, снижает уровень брака и предотвращает сбои в работе. Аппаратура содержится в отдельной тумбе, на поверхности которой оборудован пульт управления с цветным сенсорным монитором.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тип комплектации | Экспортный комплект |
Диаметр валов (мм) | 75 (цельнометаллические) |
Материал валов | Сталь 45 хромированная |
Тип привода | Цепной |
Толщина приводных цепей (дюйм) | 1 |
Толщина обрабатываемой стали (мм) | 0,3 - 0,7 |
Производительность (м/мин) | 4 - 6 |
Количество клетей | 13 |
Мощность главного двигателя (кВт) | 5,5 |
Мощность гидростанции (кВт) | 7,5 |
Автоматизированное управление линией | Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
Язык программного обеспечения | Русский, английский, китайский |
Направление вращения размотчика | Размотка, стоп, реверс, с электроприводом |
Тип первичного отрезного устройства | Автоматический, с электроприводом |
Защитная крышка из металлической сетки | В составе оборудования |
Пылезащитная крышка подшипников | В составе оборудования |
Устройство для нанесения полимерной плёнки | В составе оборудования |
Напряжение (В) / Частота (Гц) | 380 / 50 |
Габаритные размеры (мм) | 6800 х 1600 х 1500 |
Вес (кг) | 5800 |
