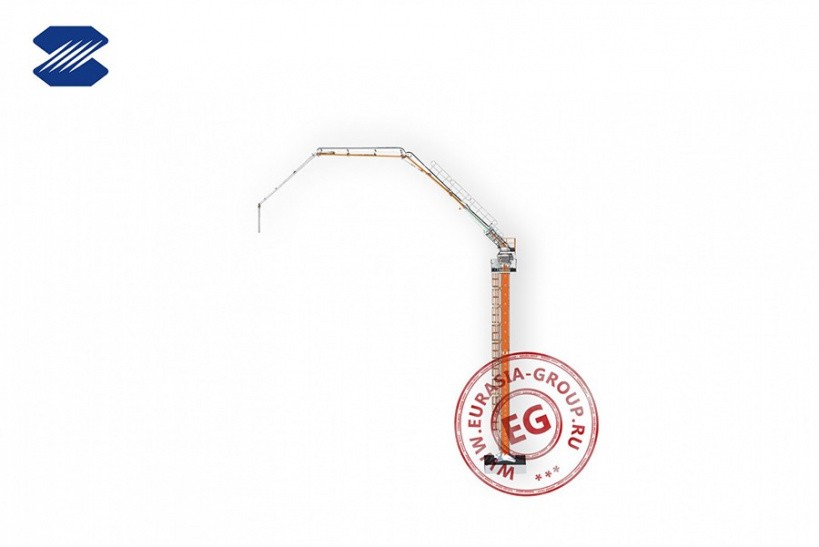

Бетонораспределительная стрела HGC

Бетононораспределительные стрелы серии HGC относятся к классу стационарных гидравлических бетонораспределительных стрел и предназначены для удобной доставки смеси бетона на удалённые расстояния и в труднодоступные места. Стрелы бетонораспределительные HGC являются отдельным механизмом, но самостоятельно нагнетать бетон конструктивной возможности не имеют, поэтому используются во взаимодействии с бетоносмесителями и бетононасосами.

Бетонораспределительные стрелы HGC относятся к стрелам со структурой колонного типа, где за основу взята конструкция башенного крана, и состоят:

• электродвигатель;

• башня, на которую крепится поворотная платформа и стрела;

• пьедестал;

• стрела состоит из трёх соединенных секций, которые укладываются в виде буквы «Z», и механизмов фиксации;

• гибкая насадка (рукав подачи бетона);

• гидравлическая система (два гидравлических цилиндра, распределительный клапан, маслобак, маслонасос);

• система безопасности;

• система пропорционального электронно-гидравлического управления (дистанционная, которая может быть как на кабельном соединении, так и радиоуправляемая на четырёх диапазонах с дальностью действия до 100 м).


Работа с бетононасосом осуществляется через трубы бетоновода, для качественного обеспечения соединения применяются вспомогательные элементы: колено, концевой блок, трубный стан, болт-скоба и т.п.

Гидравлические бетонораспределительные стрелы серии HGC не используют в конструкции аутригеры, то есть выдвижные опоры, и поэтому применяются для подачи бетона именно в высотные объекты. Перемещение стрелы на следующий участок производится краном.

Гидравлическая бетонораспределительная стрела HGC обладает рядом преимуществ:

• высокая производительность (радиус подачи бетона до 33 м) и надёжность установки;

• возможность установки как на открытых площадках, так и технических отверстиях капитальных строений;

• дистанционное управление позволяет подвести стрелу к месту подачи бетона со значительной точностью;

• при установке возможно применение нескольких секций, что увеличивает подъём подачи бетона;

• возможность быстрой установки;

• действие двух гидроцилиндров позволяет осуществлять подъём быстро и плавно;

• величина рабочей скорости является переменной, не зависит от нагрузки и позволяет избежать толчков и вибрации;
• безопасность обеспечивается двумя взаимоблокирующими рабочими режимами (подъём и распределение бетона).

Применение бетонораспределительных стрел на объектах капитального строительства является экономически обоснованным, так как позволяет сократить трудозатраты и время возведения.
