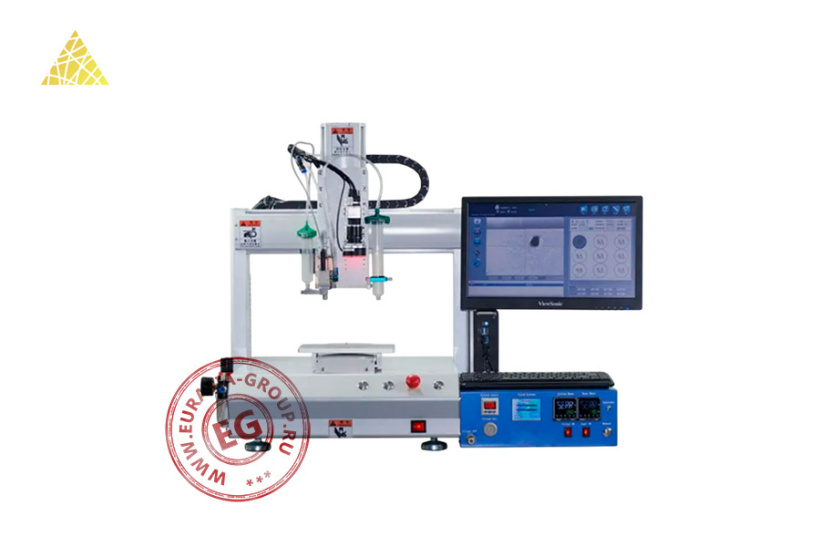

Трехосевой автоматический дозатор GB-331-31 – настольный робот, предназначенный для точного автоматизированного нанесения жидких материалов (компаундов, клеевых составов, паяльной пасты и других вязких веществ) на заданную поверхность. Станок подобного рода востребован в электронной промышленности при производстве мобильных телефонов, компьютеров, ЖК-дисплеев, светодиодных устройств, а также в сборке других изделий, где требуется прецизионная подача материалов.
Принцип работы машины для дозирования вязких жидкостей GB-331-31 заключается в автоматическом управлении движением дозирующей головки по трем осям (X, Y и Z), что позволяет точно позиционировать и наносить клеевой состав на заданные участки поверхности. Материал подается через специальные насадки с пьезоэлектрическим инжекционным клапаном и нагревательным механизмом.
Система управления дозатором GB-331-31 основана на использовании компьютера и платы управления движением, гарантирующих четкость, стабильность и повторяемость операций. Камера с трехцветным коаксиальным источником света обеспечивает постоянный контроль процесса дозирования. Функциональность и современное оснащение машины позволяет наносить точки, линии, окружности, дуги и составные дуги. К достоинствам оборудования также относятся компактная, прочная конструкция, простое освоение и программирование.
| Модель | GB-331-31 |
| Диапазон хода (мм) | Х: 300 |
| Y: 300 | |
| Z: 100 | |
| Система управления | Компьютер + плата управление движением |
| Система визуального контроля (Вт) | Стандартная камера мощностью 130 + трехцветный коаксиальный источник света |
| Дозирующий клапан (см³) | Пьезоэлектрический инжекционный клапан (с нагревательным механизмом объемом 30) |
|
Рабочая нагрузка платформы (по оси Y / по оси Z) (кг) |
10/5 |
| Способ передачи | Двигатель с замкнутым контуром + шлифовальный винт TBI + направляющая рельса Hiwin, Тайвань |
| Подвижная графическая траектория | Точки, линии, дуги, окружности, кривые, многосегментные линии, спирали, эллипсы |
| Скорость перемещения по оси X/Y (мм/сек) | 0-800 |
| Скорость перемещения по оси Z (мм/сек) | 0-400 |
| Точность (мм) | ±0,02 |
| Источник питания (В/Гц) | 220/50 |
| Габаритные размеры (мм) | 600 х 550 х 630 |
