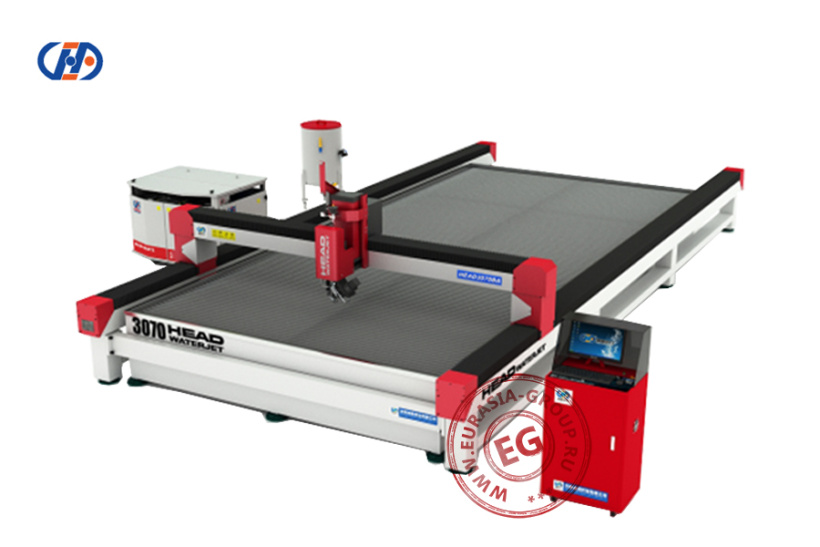

Станок для гидроабразивной резки 3080BA-5AC предназначен для высокоточной обработки заготовок из металлов, керамики, стекла, камня и композитных материалов весом до 500 кг. Уникальная технология гидроабразивной резки позволяет вырезать сложные контуры и трехмерные фигуры с минимальными погрешностями. Станок применяется в аэрокосмической, автомобильной, строительной отраслях промышленности.
Станок 3080BA-5AC портального типа серии BA комплектуется насосом высокого давления, абразивным подающим устройством, 3-ходовой режущей головкой и современным блоком ЧПУ. В комплект поставки также входят системы водоочистки и фильтрации, обеспечивающие рециркуляцию воды. Рабочий процесс начинается с подачи воды под высоким давлением в режущую головку, в камере которой абразивные частицы смешиваются с водяным потоком. Эта смесь направляется на поверхность обрабатываемого материала, разрезая заготовку сверхтонкой и мощной струей. Используемое ЧПУ обеспечивает точное управление движением рабочей головки и параметрами режущего процесса.
Одно из главных достоинств станка 3080BA-5AC - использование передовых технологий для достижения высокой точности и качества резки. Система ЧПУ обеспечивает автоматизацию и оптимизацию процессов. Система безопасности включает защитные ограждения и маркировку опасных зон, предотвращающих травматизм.
| Модель | 3080BA-5AC | |
| Рабочий стол | 3000 x 8000 мм | |
| Ход | Ось Х | 3000 мм |
| Ось Y | 8000 мм | |
| Ось Z | 150 мм | |
| Точность резки | ±0.1 мм | |
| Точность позиционирования XY | ≤±0,05 мм | |
| Повторяемость | ± 0,03 мм | |
| Скорость холостого хода | 10000 мм / мин | |
| Загрузка рабочего стола | 500 кг | |
| Напряжение / Частота | 380 В / 50 Гц | |
|
Система смазки |
Автоматическая система смазки для всех осей | |
| Программное обеспечение | WeihongNC- studio V10 |
| Операционная система | Windows 10 (licensed) |
| Диагональ экрана | 19” |
| Процессор | Intel |
| Оперативная память | 2 гб |
| Жесткий диск | 60 гб |
| Влагозащита | IP55 |
| Поддержка клавиатуры | USB |
| Программная среда | Autocad, и др. с кодом DXF и DWG |
| Максимальное давление | 420 МПа |
| Рабочее давление | 350-390 МПа |
| Максимальная скорость потока | 3,8 л/мин |
| Максимальный диаметр сопла при макс. давлении | 0,33 мм |
| Емкость маслозаборного бака | 100 л |
| Энергопотребление | ≈24 кВт/ч при 320 МПа (в непрерывном режиме) |
| Мощность | 37 кВт, 380 В, 3 фазы, 50 Гц |
| Размер | 1530 х 1230 х 1070 (мм) |
| Требуемый напор воды на входе в насос | 6 бар |
| Точность позиционирования угла | 0,01° |
| Максимальная скорость вращения | 60 об/мин |
| Точность резки в фиксированной точке | ± 0,05 мм |
| Радиус вращения | 266 мм |
| Автоматический наклон | ±45° |
| Угол поворота оси С | Неограничен (или ±540°) |
| Вес | 29 кг |

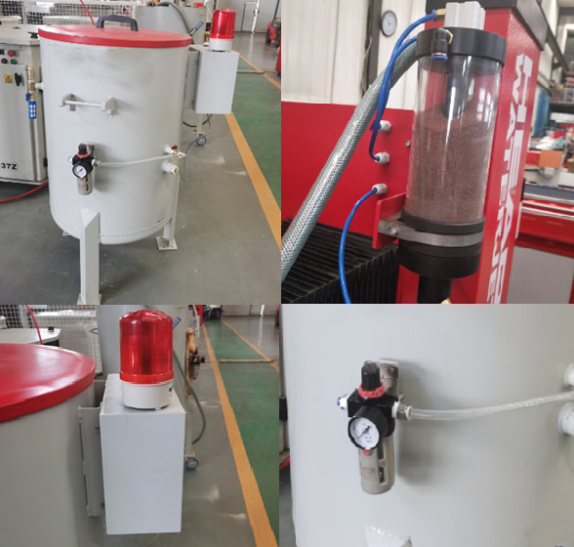

| Емкость камеры | 200 кг |
| Подача абразива под давлением сжатого воздуха к дозатору подачи абразива | 5-7 бар |
| Время непрерывной резки | 8 часов |
| Расход воды | 2 т/ч |
| Функция | Фильтрация и смягчение воды |
