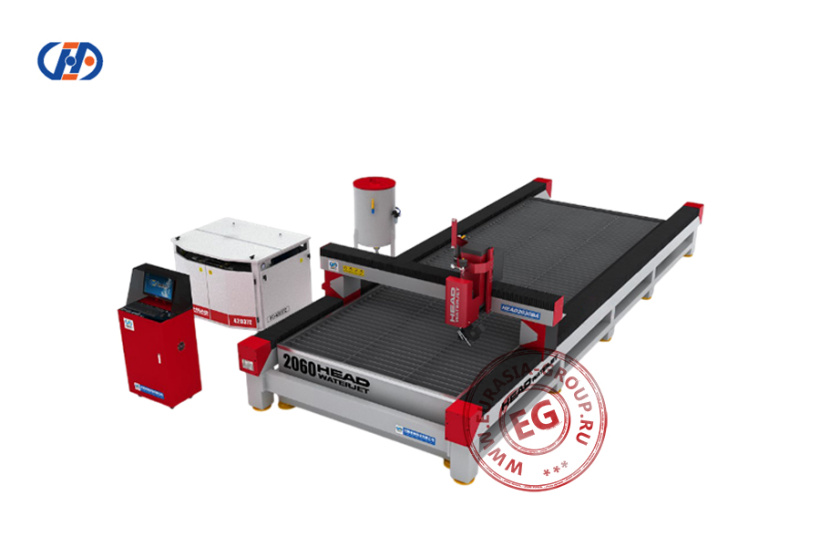

Пятиосевой станок для гидроабразивной резки HEAD2060BA-5AC предназначен для выполнения высокоточных резок в объемных по весу и размерам заготовках из металла, керамики, стекла и композитов. Этот станок находит применение в машино-, авиа-, судостроении, а также в других областях тяжелой промышленности, нуждающихся в прецизионных резках.
Станок HEAD2060BA-5AC портального типа с большой площадью рабочей зоны, режущей головкой с 5 степенями свободы, насосом высокого давления, системой подачи абразива рассчитан на обработку тяжелых крупногабаритных заготовок. Повышенную жесткость и прочность станине придают толстые стальные стенки и пустоты, заполненные бетоном. Несмотря на внушительные размеры и вес станка, обеспечена высокая точность резки за счет применения высокоточной обработки мест крепления направляющих. Чтобы не повредить листы хрупкого материала (стекло, пластик, керамика) при загрузке и выгрузке, можно заказать опционно наклонный стол.
Главные достоинства HEAD2060BA-5AC:
- Станина с ванной расположены независимо друг от друга.
- Автоматическая подача абразива.
- Использование скоростных сервомоторов Panasonic и Yaskawa.
- Автоматическая смазка направляющих и шарико-винтовых передач.
- Продвинутое ЧПУ с контролем над процессом обработки в реальном времени обеспечивает высочайшую точность и повторяемость резок.
| Модель | HEAD2060BA-5AC | |
| Рабочий стол | 2000 x 6000 мм | |
| Ход | Ось Х | 2000 мм |
| Ось Y | 6000 мм | |
| Ось Z | 200 мм | |
| Точность резки | ±0.1 мм | |
| Точность позиционирования XY | ≤±0,05 мм | |
| Повторяемость | ± 0,03 мм | |
| Скорость холостого хода | 10000 мм / мин | |
| Загрузка рабочего стола | 1000 кг/м² | |
| Напряжение / Частота | 380 В, 50 Гц | |
| Система смазки | Автоматическая система смазки для всех осей | |
| Программное обеспечение | WeihongNC- studio V10 |
| Операционная система | Windows 10 (licensed) |
| Диагональ экрана | 19” |
| Процессор | Intel |
| Оперативная память | 2 гб |
| Жесткий диск | 60 гб |
| Влагозащита | IP55 |
| Поддержка клавиатуры | USB |
| Программная среда | Autocad, и др. с кодом DXF и DWG |
| Максимальное давление | 420 МПа |
| Рабочее давление | 350-390 МПа |
| Максимальная скорость потока | 3,8 л/мин |
| Максимальный диаметр сопла при макс. давлении | 0,33 мм |
| Емкость маслозаборного бака | 100 л |
| Энергопотребление | ≈24 кВт/ч при 320 МПа (в непрерывном режиме) |
| Мощность | 37 кВт, 380 В, 3 фазы, 50 Гц |
| Размер | 1530 х 1230 х 1070 (мм) |
| Требуемый напор воды на входе в насос | 6 бар |
| Точность позиционирования угла | 0,01° |
| Максимальная скорость вращения | 60 об/мин |
| Точность резки в фиксированной точке | ± 0,05 мм |
| Радиус вращения | 266 мм |
| Автоматический наклон | ±45° |
| Угол поворота оси С | Неограничен (или ±540°) |
| Вес | 29 кг |
| Емкость камеры | 200 кг |
| Подача абразива под давлением сжатого воздуха к дозатору подачи абразива | 5-7 бар |
| Время непрерывной резки | 8 часов |
| Расход воды | 2 т/ч |
| Функция | Фильтрация и смягчение воды |
