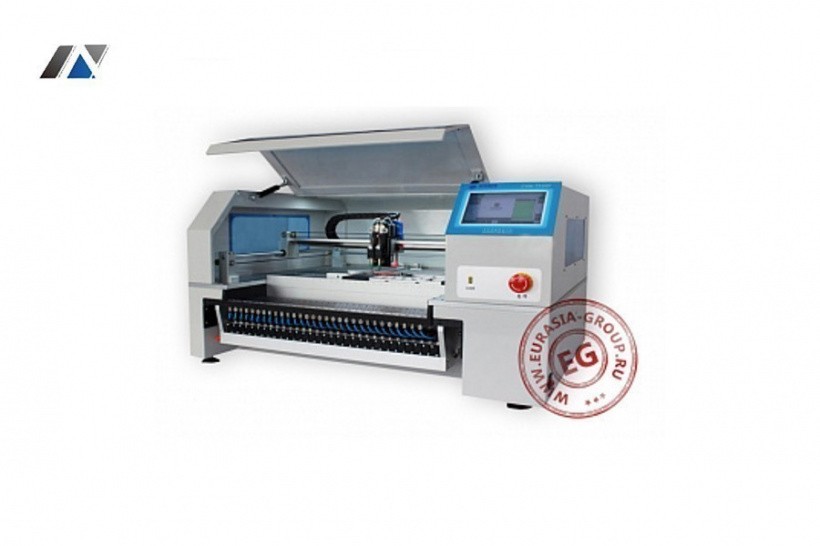

Установщик SMD Компонентов CHMT530P4

Установщик SMD компонентов CHMT530P4 – это стационарный малогабаритный автоматический электромеханический станок цикличного действия, применяемый для формирования печатных плат путем фиксации в заготовке платы отдельных электронных компонентов.

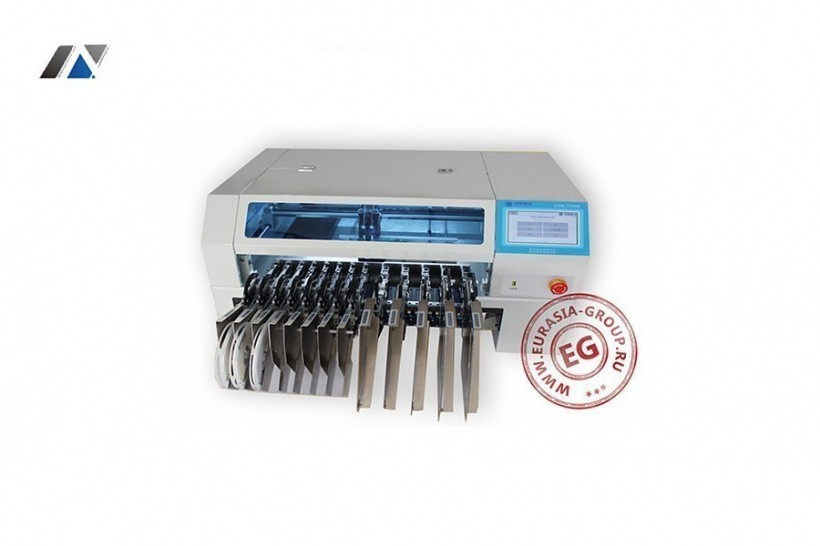

Машина для установки SMD компонентов CHMT530P4 спроектирован в виде короба с внутренней полостью, где оборудован координатный стол и подвижная каретка с рабочей головкой. Последняя может одновременно нести четыре установочных сопла Juki, работающих с пневматическими питателями Yamaha для размеров 8, 12, 16 и 24 мм, а также с подающим устройством Yamaha. Фидерная линейка на 30 позиций. Верхняя и нижняя системы CCD-камеры правильно корректируют положение каждого компонента, особенно для IC. Станок имеет гибкое крепежное приспособление для печатной платы, а также удобный подающий IC-лоток. Сопла фиксируются в головке с помощью магнитов, нет необходимости в разборке головки с помощью гаечных ключей. Сопла обладают произвольным углом поворота +-180 град, высота посадки также может регулироваться. Обнаружение по оси Z позволяет головке автоматически возвращаться к началу, чтобы предотвратить разрывы сопел. Управление замкнутым контуром с кодировщиком по осям X и Y никогда не ослабляет шаги. Путем калибровки двух позиций компонентов печатной платы (первого и последнего), можно изменить ее смещение. Поставляется с вакуумным тестированием и с автоматической подачей; если один компонент всасывается неверно, то он автоматически перебрасывает его обратно в зону подачи, а затем выбирает новый для повторного монтажа. Сопло захватывает элемент, после чего головка проходит напортив камер для определения точного позиционирования элемента (выявления ошибки), далее элемент внедряется в плату. Если материал отсутствует, это будет автоматически обнаружено, и машина остановится с тревожным сигналом; а после подачи материала, работа продолжиться автоматически. Стандартный комплект поставки включает: изделие; сопла Juki – 4 шт. (503, 504, 505, 506); флэш-накопитель USB (8G) – 1 шт.; шнур питания; емкость со смазкой; ключи шестигранные – 6 шт.; пинцет; щетка; инструкция по эксплуатации.

Оборудование для установки SMD компонентов CHMT530P4 оснащается встроенным компьютером (операционная система Linux) с сенсорной панелью управления, поддерживается управление внешней мышкой. Оборудована кнопка аварийного выключения питания. В памяти машины может храниться значительный объем информации.
