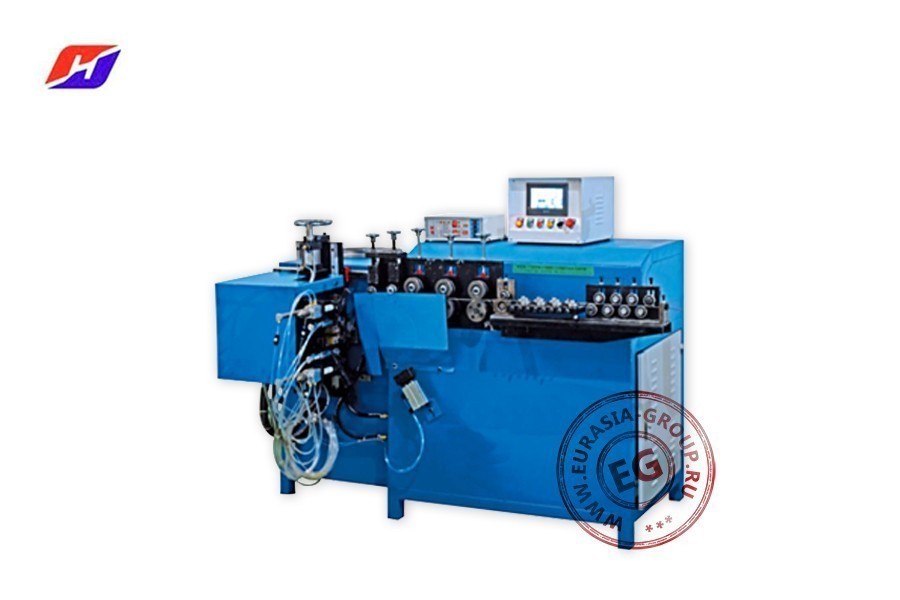

Автоматический станок для гибки, сварки изделий из проволоки TR-23

Автоматический станок для гибки, сварки изделий из проволоки TR-23 – это программируемая машина непрерывного действия, предназначенная для металлообрабатывающих предприятий. Непосредственная задача изделия заключается в том, чтобы методом механического давления быстро и точно согнуть стальную проволоку в форму кольца, а затем методом стыковой сварки его окончательно сформировать/закрепить.

Автоматический станок для изготовления металлических колец из проволоки TR-23 включает в цикл обработки такие этапы:

• Подача выполняется методом втягивания проволоки из машины для разматывания бухты.
• Выравнивание выполняется, когда проволока проходит через линейку роликов, смонтированных в шахматном порядке.
• Формирование колец возложено на гибочные вальцы (гидравлическая система мощностью 2,2 кВт), после чего режущее лезвие отсекает проволоку той длины, из которой сформировали окружность.
• Стыковая сварка (сопротивление переменного тока) выполняется после того, как пневматическая рука манипулятора захватывает кольцо и переводит его в зону действия сварочного аппарата, а тиски фиксируют проволоку так, чтобы точно совместить её пока свободные концы.
• Разгрузка выполняется также захватом с пневматическим приводом.

Машина для формовки и сварки металлических колец из проволоки TR-23 оснащается системой автоматического управления (ПЛК + сенсорный экран управления). Функция мониторинга: сенсорный экран будет контролировать процесс действий, выполняемых оборудованием, и сварочный ток каждого процесса сварки. Функция звуковой и световой сигнализации: для защиты материальной части и безопасности оператора система управления подает сигнал тревоги при отсутствии провода, нестабильности питания и т.п. Функция подсчета: можно установить необходимое количество продукта, и когда заданное количество будет достигнуто, машина автоматически остановится.
