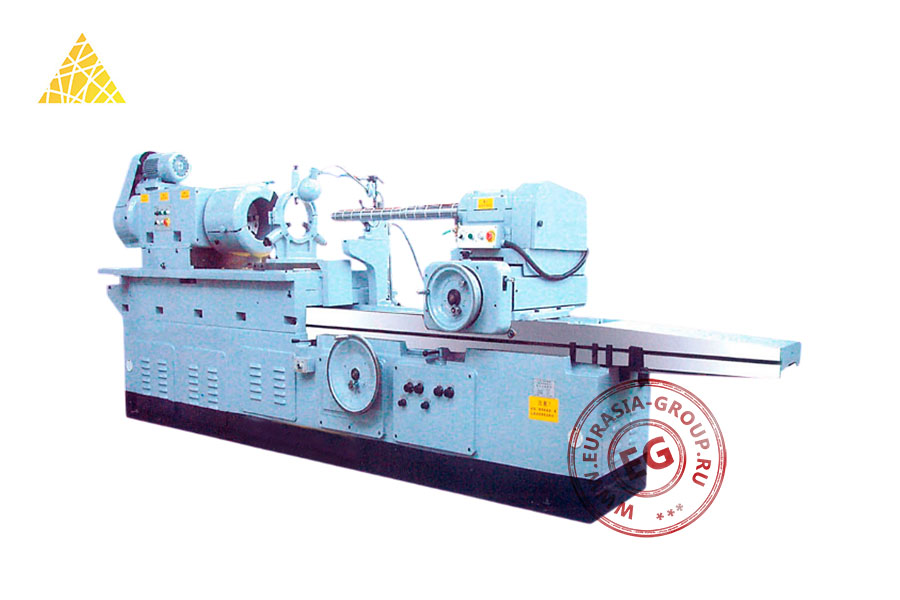

Высокоточный внутришлифовальный станок WX-009A представляет собой металлообрабатывающее оборудование промышленного класса. В конструкции станка применена жесткая станина с направляющими высокой точности. Основными конструктивными элементами выступают шлифовальная бабка, передняя бабка с зажимным патроном и задняя бабка для поддержки длинномерных заготовок.
Шлифовальный узел станка оснащен высокооборотным шпинделем со сменными шлифовальными кругами. Вращение шпинделя обеспечивается мощным электродвигателем через ременную передачу. Продольное перемещение шлифовальной бабки реализуется посредством винтовой передачи с приводом от отдельного двигателя. Обрабатываемая деталь устанавливается в зажимном патроне передней бабки и при необходимости поддерживается задней бабкой. Вращение заготовки синхронизировано с перемещением шлифовального круга. В процессе обработки происходит съем материала с внутренней поверхности детали до достижения требуемых размеров и шероховатости.
Станок демонстрирует высокую точность и стабильность геометрических параметров обработанных поверхностей. Жесткая конструкция станины минимизирует вибрации при работе. Система охлаждения подает смазочно-охлаждающую жидкость в зону резания. К преимуществам модели относятся надежность узлов и механизмов, удобство настройки и обслуживания, возможность обработки деталей различной конфигурации. Станок эффективен при шлифовании отверстий в крупногабаритных деталях типа втулок, колец, гильз. Конструкция обеспечивает высокую производительность и качество обработки при минимальных затратах на эксплуатацию.
| Модель | WX-009A |
| Диаметр шлифовального отверстия (мм) | 45 - 160 |
| Максимальная глубина шлифования (мм) | 1000/1200 |
| Максимальный диаметр обрабатываемой детали (мм) | 500/600 |
| Максимальный ход рабочего стола (мм) | 1200/1400 |
| Угол поворота рабочей головки | +10° |
| Мощность (кВт) | 10 |
| Габаритные размеры (ДxШxВ) (мм) | 5500 x 1650 x 1830 |
| Вес (кг) | 8500 |
| Округлость отверстия (мм) | 0,005 |
| Цилиндричность отверстия (мм) | 0,01 |
| Шероховатость поверхности отверстия (мкм) | Ra0,8 |
