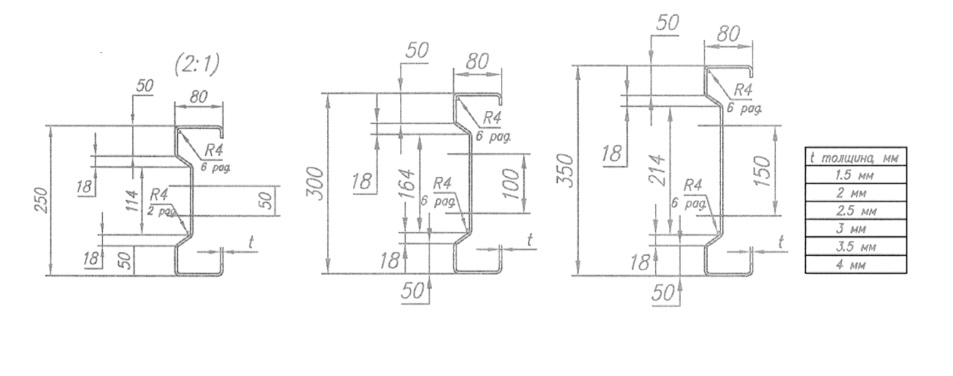

Линия для производства профиля «Сигма» SM-38 представляет собой специализированный комплекс оборудования для изготовления холодногнутого профиля из оцинкованной стали. Оборудование сконструировано на базе прочной металлической рамы, обеспечивающей необходимую жесткость и устойчивость в процессе работы.

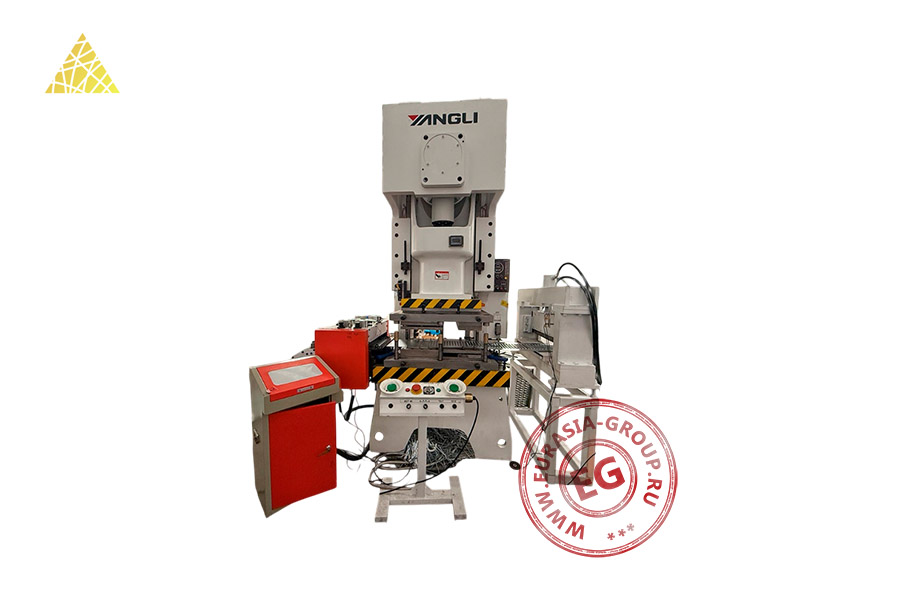

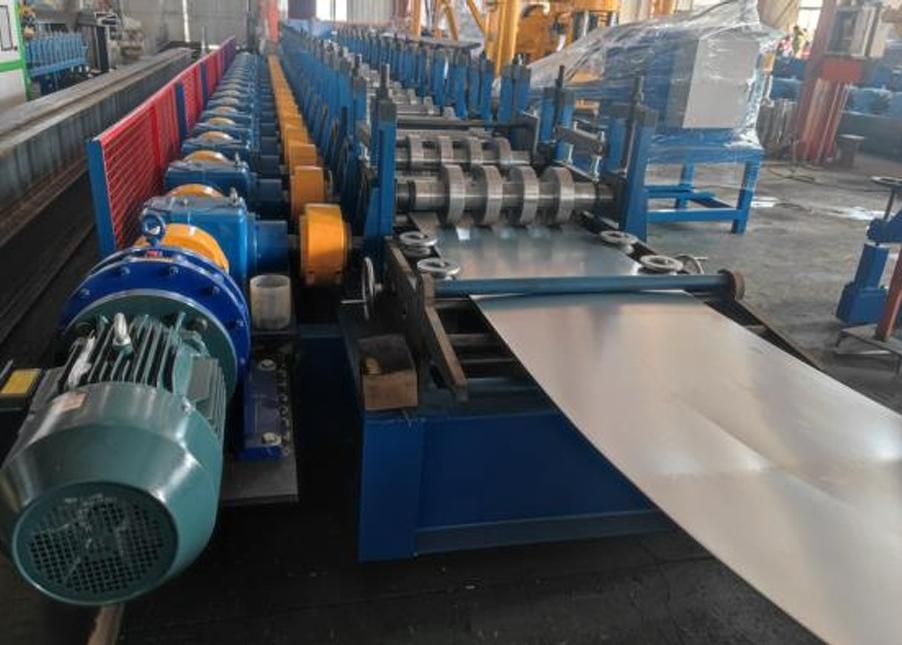

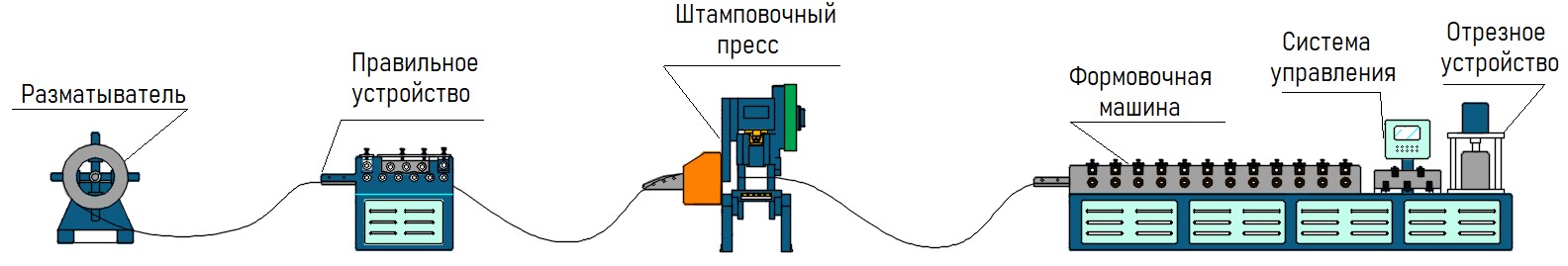

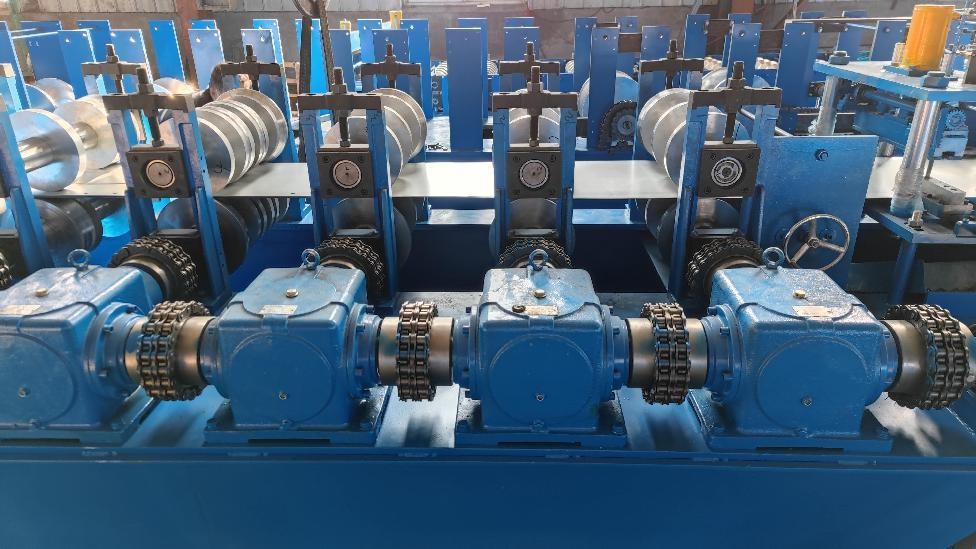

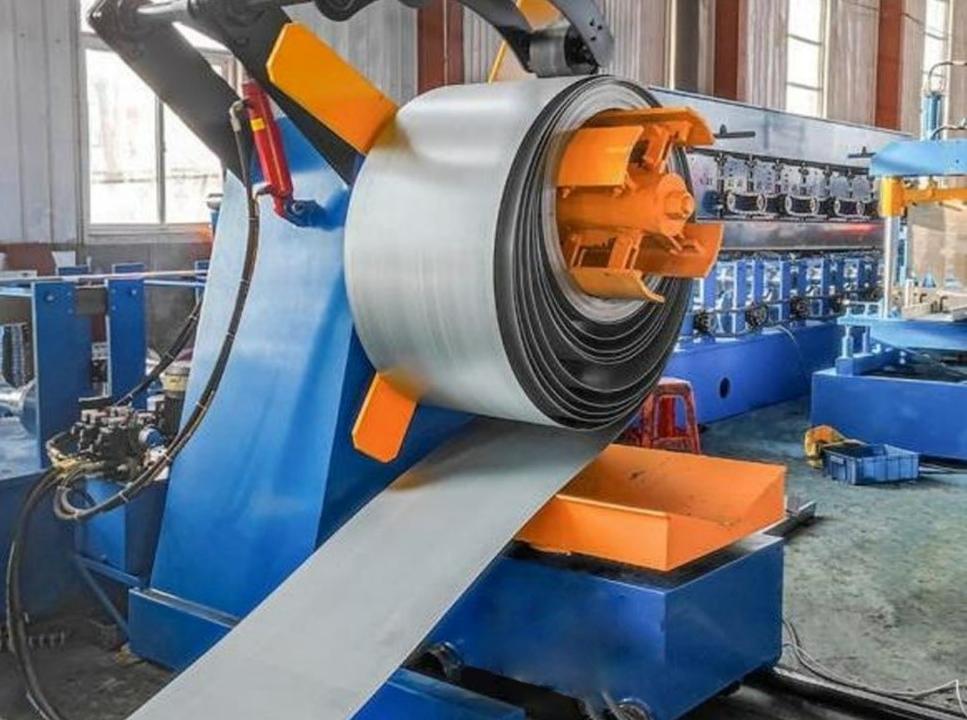

Технологическая линия SM-38 состоит из разматывающего устройства, правильного механизма, штамповочного пресса, профилегибочной машины, системы управления и отрезного устройства. Разматыватель оснащен системой контроля натяжения и обеспечивает равномерную подачу металлической полосы в технологическую линию. Правильное устройство устраняет остаточные напряжения и деформации в материале после размотки. Штамповочный пресс выполняет перфорацию профиля. Формовочная машина включает последовательность валковых станций, каждая из которых выполняет определенный этап создания профиля.

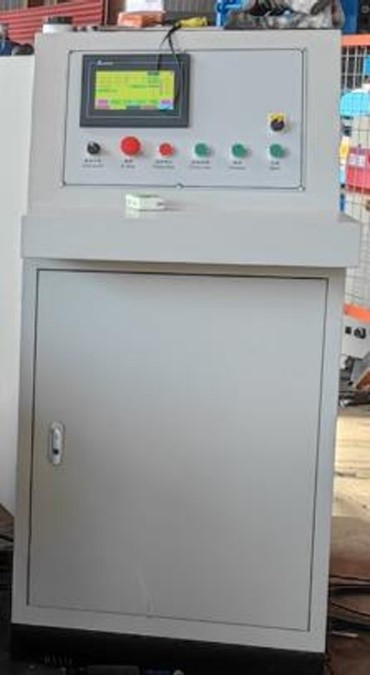

Система управления линией SM-38 выполнена на базе программируемого логического контроллера с удобным интерфейсом оператора, позволяющим задавать параметры изделия, контролировать процесс производства и оперативно вносить корректировки в технологический процесс. Контроллер обеспечивает синхронизацию работы всех узлов линии. Приводные системы узлов линии оснащены мощными электродвигателями с редукторами, обеспечивающими необходимый вращающий момент и точность перемещения заготовки. В случае прекращения подачи материала работа приостанавливается автоматически.
| Общая мощность (кВт) | 52 |
| Питание (В/Гц) | 380/50 |
| Скорость проката (м/мин) | ≤10 |
| Материал | Углеродистая сталь |
| Толщина материала (мм) | 1-3 |
| Регулировка | Автоматическая |
| Требования к помещению (мм) | 21 000 х 3000 х 2000 |
| Вес (кг) | 21 500 |
| Мощность (кВт) | 7 |
| Тип | Гидравлический |
| Исполнение | Консольный |
| Максимальная нагрузка (кг) | 5000 |
| Внутренний диаметр рулона (мм) | 450-550 |
| Ширина рулона (мм) | ≤600 |
| Габаритные размеры (мм) | 1700 х 1500 х 1300 |
| Вес (кг) | 1500 |
| Мощность (кВт) | 7,5 |
| Толщина обрабатываемой стали (мм) | 1-3 |
| Габаритные размеры (мм) | 1300 х 1600 х 3000 |
| Вес (кг) | 6400 |
| Мощность двигателя (кВт) | 15 х 2 |
| Мощность гидравлической станции (кВт) | 7,5 |
| Питание (В/Гц) | 380/50 |
| Количество клетей (шт.) | 22 |
| Скорость проката (м/мин) | ≤10 |
| Толщина рамы (мм) | 40 |
| Материал валов | 45 Cr (HRC58-65) |
| Диаметр валов (мм) | 80-90 |
| Материал роликов | Gcr15 (HRC55-60) |
| Резка | Автоматическая гидравлическая |
| Материал ножа | Cr12 (HRC60-62) |
| Передача | Редуктор |
| Управление | PLC (Delta) |
| Габаритные размеры (мм) | 9800 х 1000 х 1500 |
| Вес (кг) | 15 000 |
