Линия для производства DIN-рейки RFM861

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Скорость проката (м/мин)

20
Общая мощность (кВт)

27.25
Толщина материала (мм)

1

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Линия для производства DIN-рейки RFM861 - это набор специализированного оборудования, предназначенного для автоматизации скоростного (20 м/мин) однопоточного производства DIN-реек типа TN. Профильные пластины из оцинкованной стали, меди или алюминия толщиной 1-1,5 мм с овальной перфорацией используются для крепления выключателей, УЗО, счетчиков, реле и другого тяжелого модульного оборудования в корпусах электрических щитов и панелей управления.

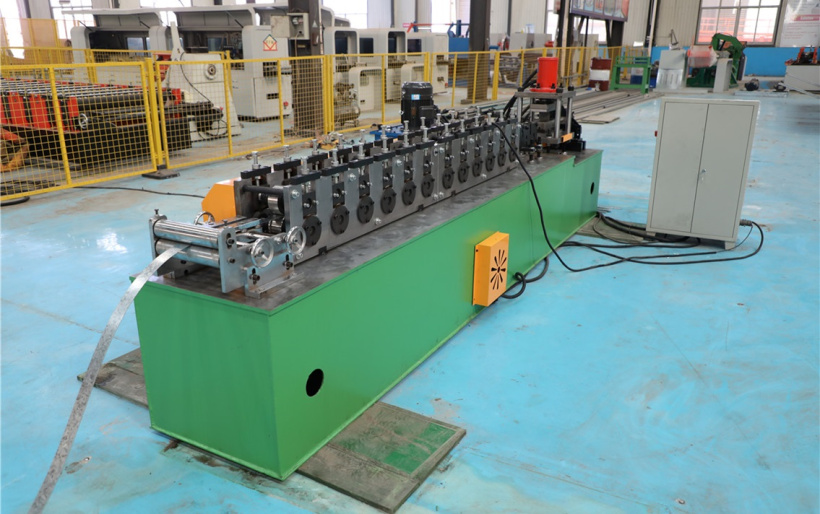

Линия RFM861 укомплектована 4 станками: размотчиком ленты, формовочной машиной (прокатным станом) с 12 клетями, приемным столом-рольгангом и штамповочным прессом.

Все станки работают синхронно по скорости, обеспечивая последовательное выполнение операций. Каждый этап изготовления контролируется с помощью монитора с интерфейсом, который отражает информацию по работе всех модулей и минимизирует возможность ошибок. Автоматической линией управляет контроллер PLC, который осуществляет последовательность и согласованность действий станков, исполняет заданные параметры и регулирует механизмы по предустановленным алгоритмам.

Среди главных достоинств линии RFM861 можно выделить высокую производительность, низкое энергопотребление, надежность и длительный срок службы, а также простую эксплуатацию и обслуживание.

Общие характеристики

Модель	RFM861
Общая мощность	27,25 кВт
Питание	380 В / 50 Гц
Скорость проката	10 - 20 м/мин
Материал	Оцинкованная сталь
Толщина материала	1 мм
Требования к помещению	10000 х 2000 х 1500 мм
Общий вес оборудования	5000 кг

Разматыватель

Мощность	3 кВт
Питание	380 В / 50 Гц
Исполнение	Консольный
Внутренний диаметр	450 – 550 мм
Максимальная ширина рулона	400 мм
Грузоподъемность	2000 кг

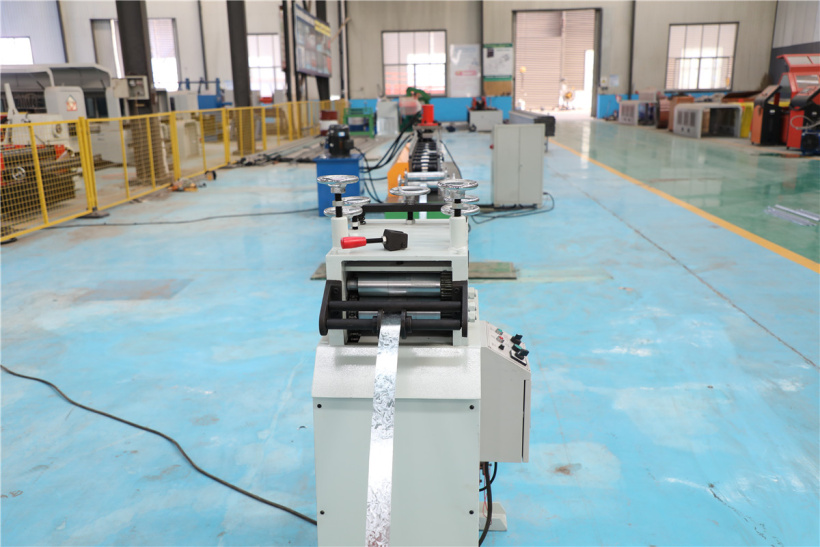

Правильный блок

Мощность	0,75 кВт
Питание	380 В / 50 Гц
Максимальная толщина материала	2 мм

Пробивное устройство

Мощность	15,0 кВт
Питание	380 В / 50 Гц
Производительность	< 30 ударов/мин
Максимальная толщина материала	2 мм
Материал штампа	DC53

Формовочная машина

Мощность главного двигателя	7,5 кВт
Мощность двигателя гидравлической станции	4 кВт
Питание	380 В / 50 Гц
Скорость проката	10 – 20 м/мин
Количество клетей	12 шт
Материал валов	40Cr
Диаметр валов	Ф55 мм
Резка	Автоматическая гидравлическая
Материал ножа	Cr12MOV
Передача	Цепная
Управление	PLC
Габаритные размеры	6000 х 1000 х 1300 мм
