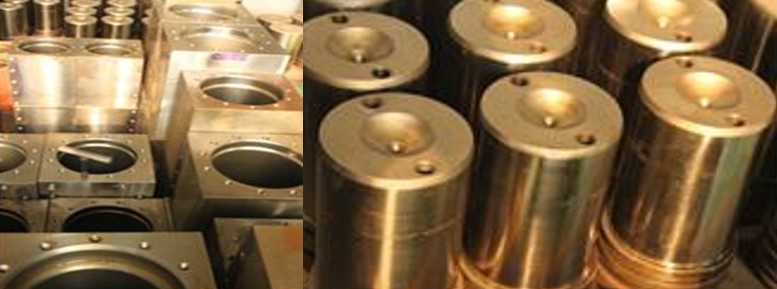

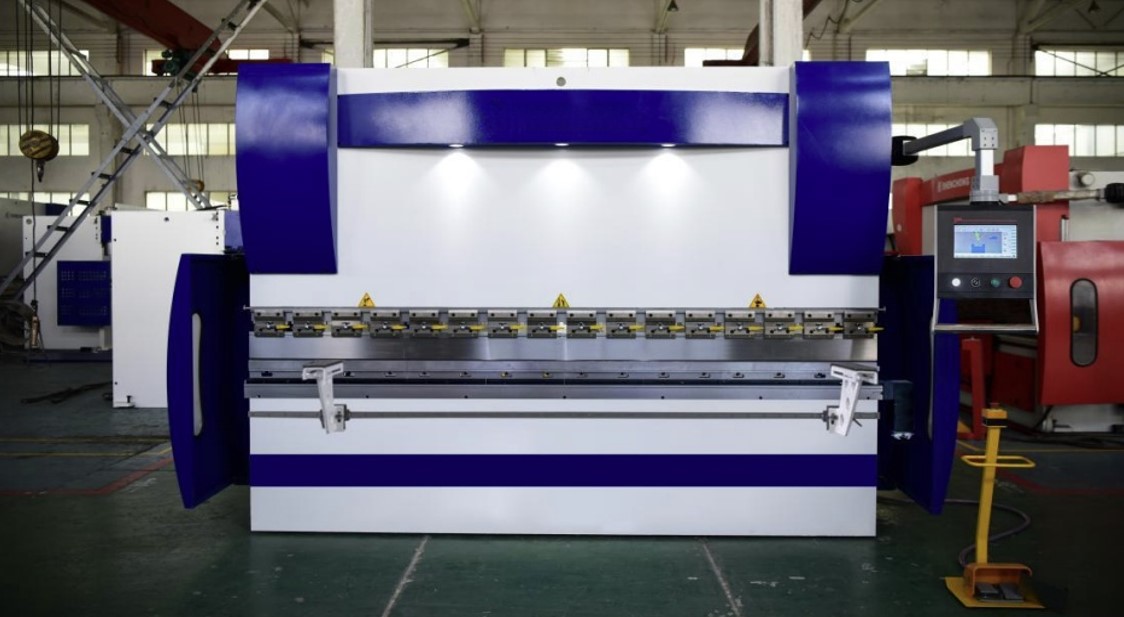

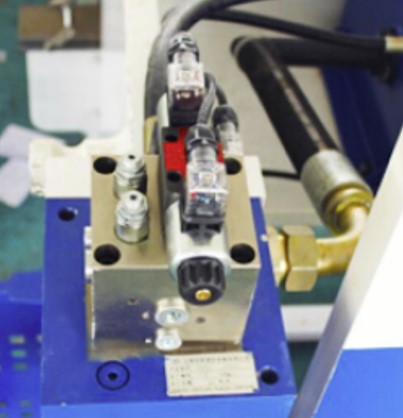

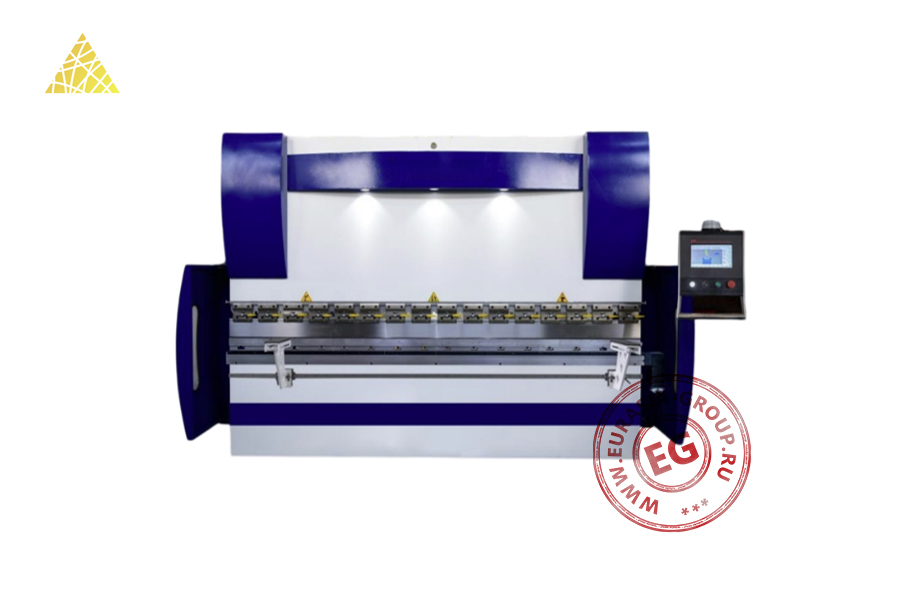

Листогибочный пресс WEK-100x3200 4+1 представляет собой промышленное оборудование для прецизионной обработки листового металла методом холодной деформации. Машина предназначена для выполнения операций гибки, профилирования и создания сложных профилей из металлических заготовок различной толщины с высокой точностью позиционирования. Конструкция оборудования выполнена на базе массивной сварной станины с развитой системой ребер жесткости, обеспечивающей минимальные деформации при максимальных нагрузках. Гидравлическая система включает основные цилиндры, расположенные по торцам станины, и вспомогательные цилиндры для точного позиционирования траверса.

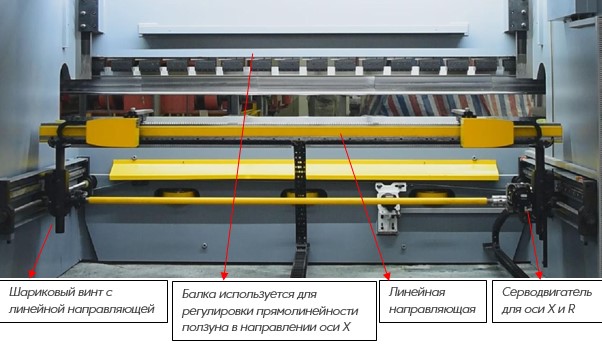

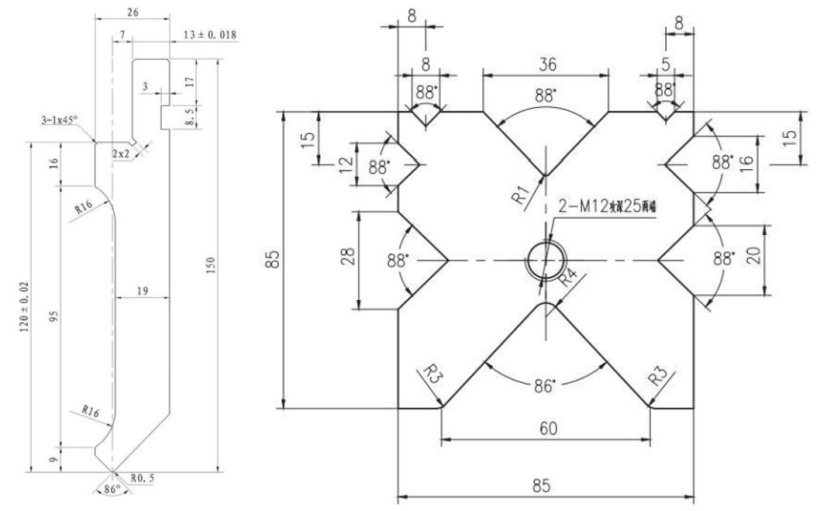

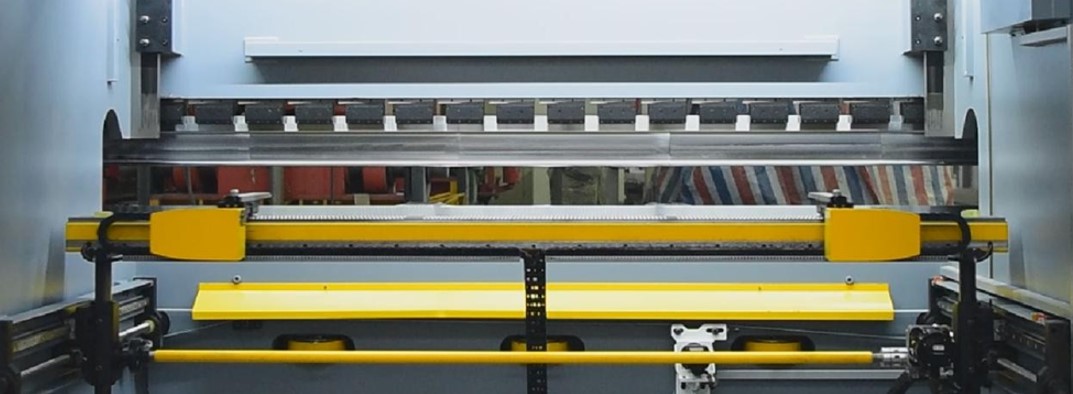

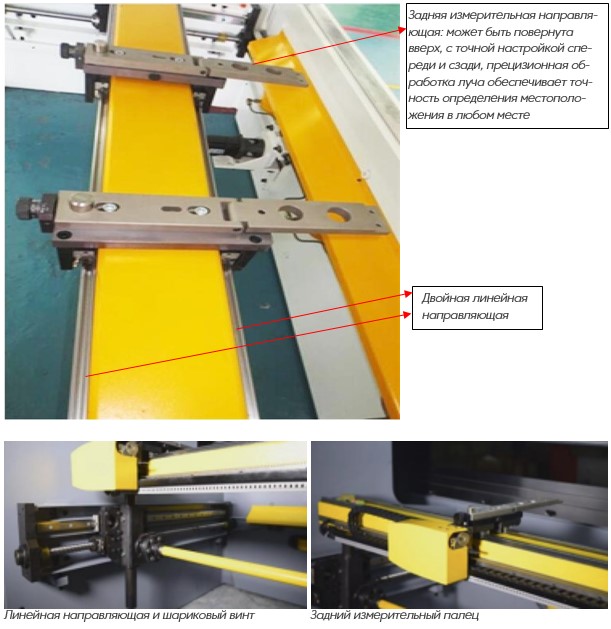

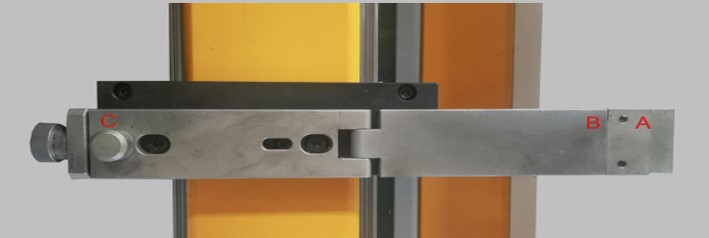

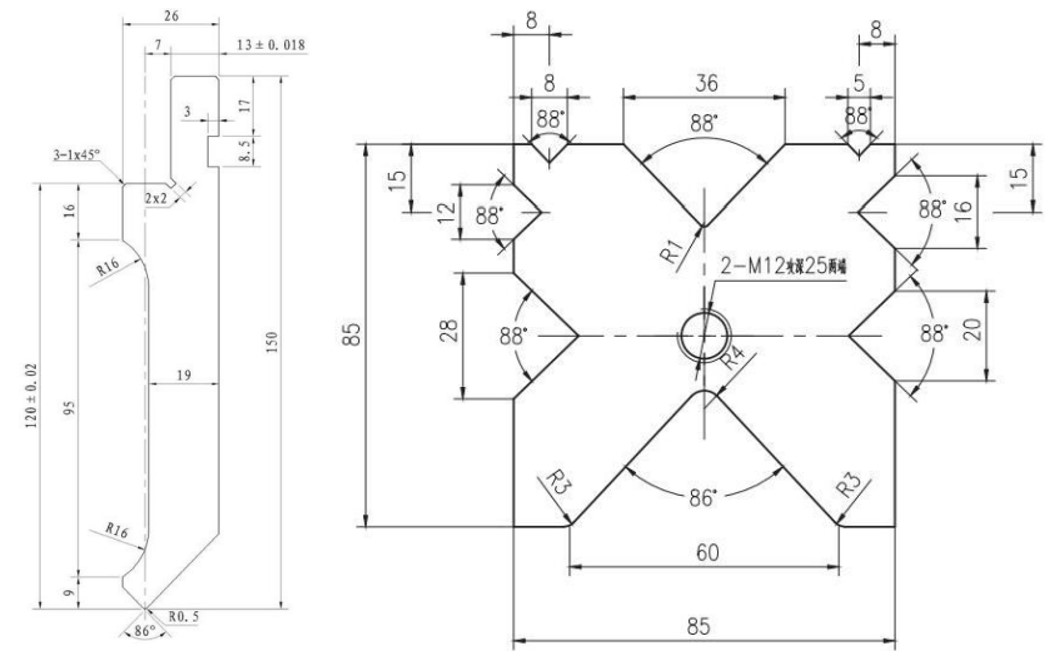

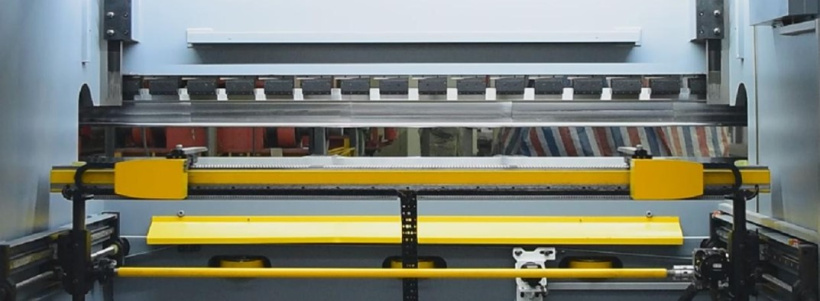

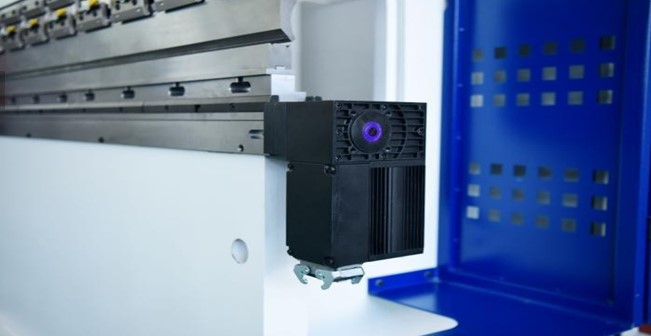

Рабочий процесс основан на взаимодействии пуансона с V-образными матрицами модульной конструкции. Система заднего упора включает четыре программируемые оси с линейными направляющими и серводвигателями, обеспечивающими точное позиционирование заготовки. Дополнительная ось компенсации прогиба автоматически корректирует деформации стола под нагрузкой. Особенностью конструкции является наличие двойной линейной направляющей системы заднего упора, обеспечивающей высокую жесткость и точность позиционирования по всей длине. Балка заднего упора оснащена измерительными линейками для контроля положения упорных пальцев.

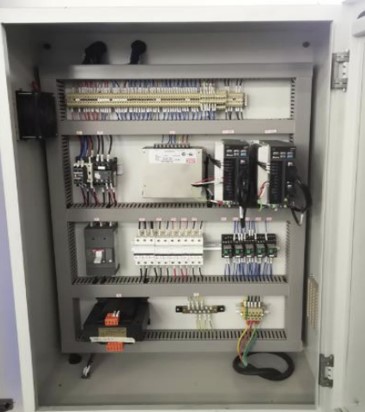

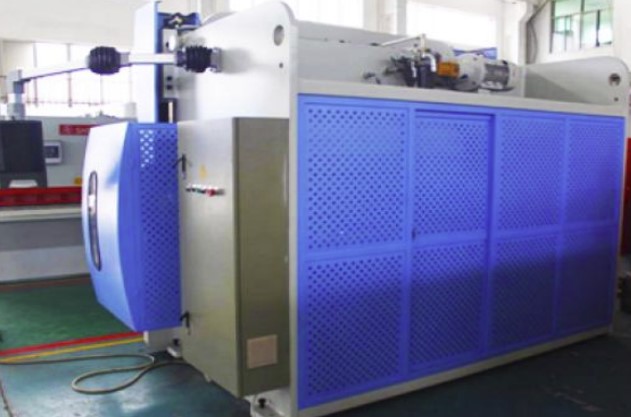

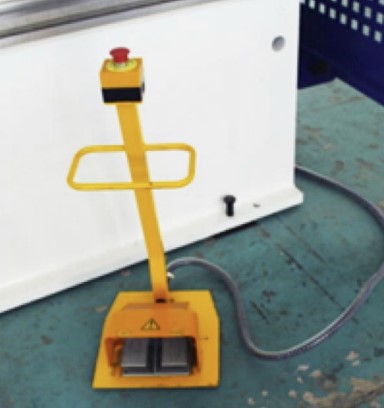

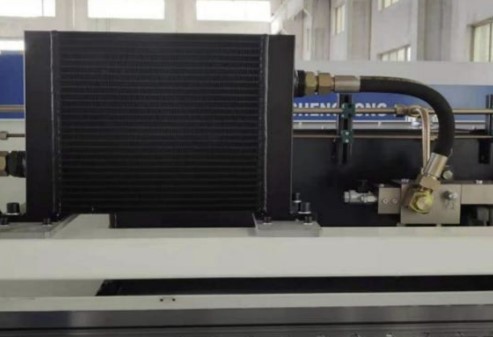

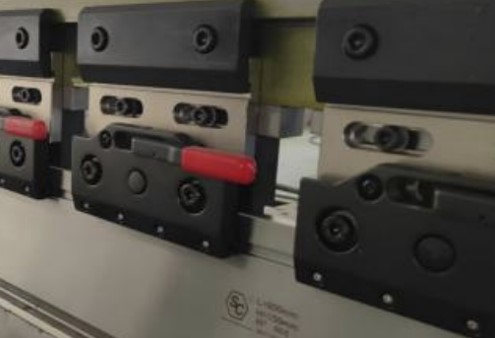

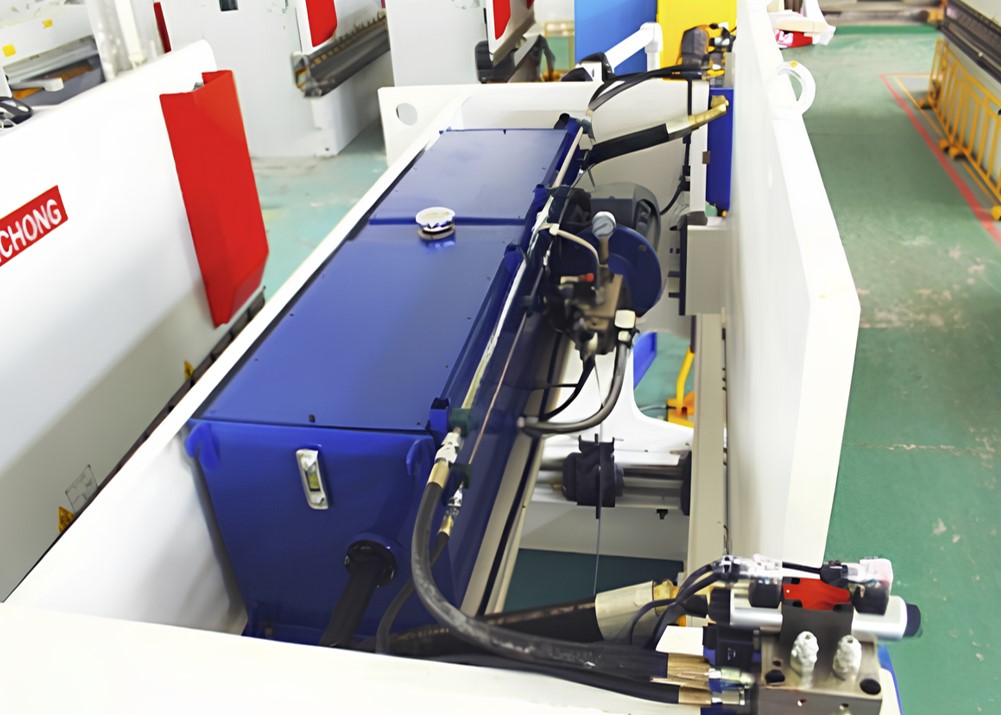

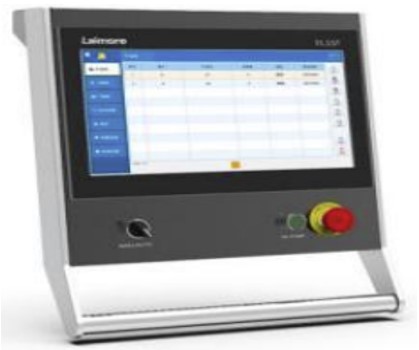

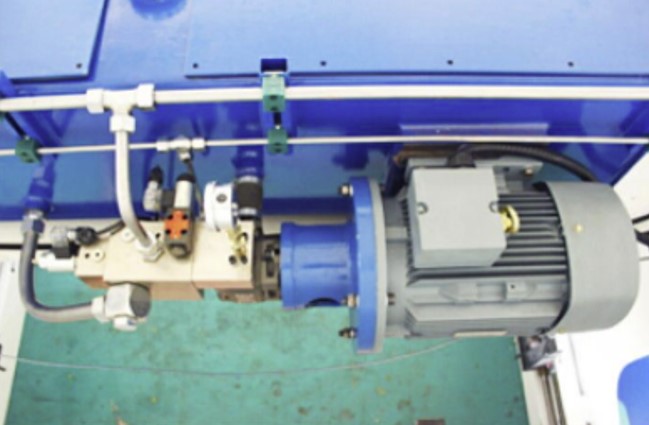

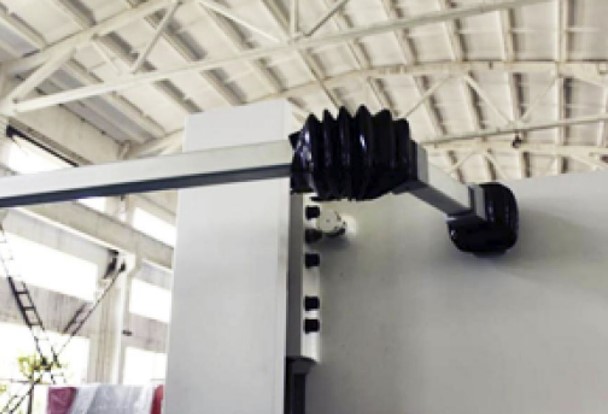

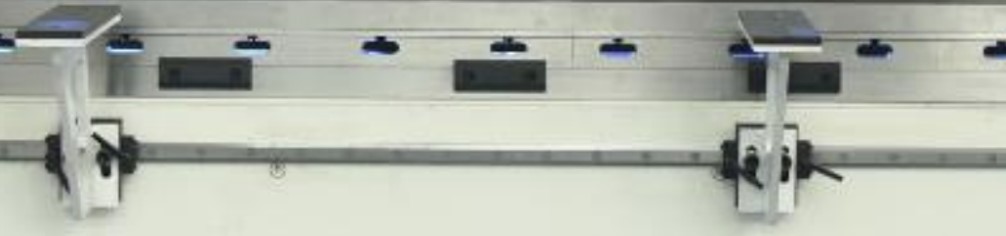

Система управления включает сенсорную панель с графическим интерфейсом для программирования сложных циклов гибки. Гидравлическая станция размещена в отдельном отсеке с вентиляционными решетками для охлаждения. Система безопасности включает световые барьеры, ножную педаль аварийной остановки и защитные экраны. Модульная инструментальная оснастка позволяет быстро переналаживать оборудование без подъемных механизмов.
| Модель | WEK-100x3200 4+1 |
| Номинальное усилие (кН) | 1000 |
| Длина рабочего стола (мм) | 3200 |
| Расстояние между колоннами (мм) | 2660 |
| Глубина зева (мм) | 400 |
| Ход ползуна (мм) | 200 |
| Скорость холостого хода (мм/с) | 160 |
| Скорость обратного хода (мм/с) | 100-130 |
| Скорость рабочего хода (мм/с) | 8-12 |
| Оси управления (4+1) | Y1, Y2, X, R+V |
| Погрешность параллельности осей Y1/Y2 (мм) | ±0,01 |
| Точность позиционирования по оси X (мм) | ±0,025 |
| Точность повторного позиционирования по оси X (мм) | ±0,02 |
| Скорость по оси X (мм/с) | 0-500 |
| Шаг позиционирования по оси X (мм) | 5-1000 |
| Точность повторного позиционирования по оси R | ±0,03 |
| Скорость по оси R (мм/с) | 0-500 |
| Повторяемость позиционирования по оси R (мм) | ±0,03 |
| Шаг позиционирования по оси R (мм) | 200 |
| Максимальная высота раскрытия (мм) | 450 |
| Электропитание (В/Гц) | 380/50 |
| Мощность главного двигателя (кВт) | 11 |
| Габаритные размеры (мм) | 3720 х 1690 х 2475 |
| Вес (кг) | 7300 |
