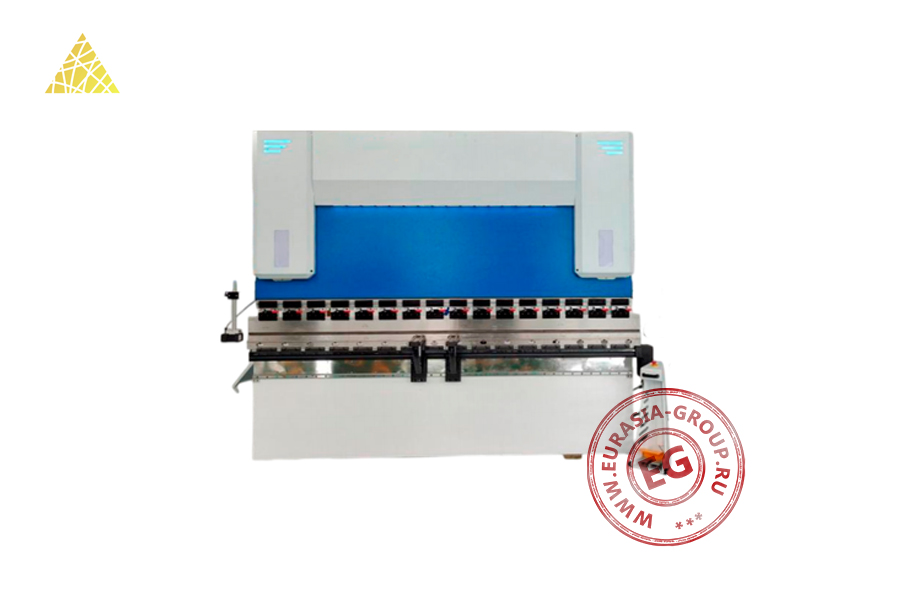

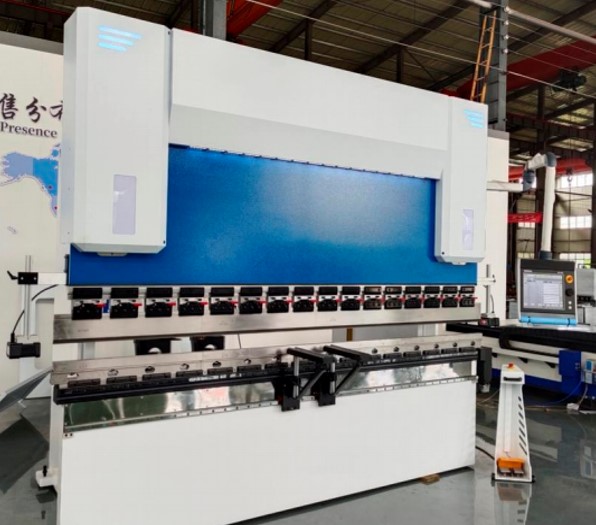

Листогибочный пресс 220TON 3700 4+1 представляет собой высокопроизводительное оборудование для прецизионной обработки листового металла методом холодной деформации. Машина предназначена для выполнения операций гибки, профилирования и формовки металлических заготовок значительной длины с высокой точностью позиционирования. Конструктивную основу оборудования составляет массивная сварная станина с развитой системой ребер жесткости, обеспечивающая минимальные деформации при работе с максимальными нагрузками. Верхний траверс перемещается в вертикальной плоскости посредством синхронизированных гидравлических цилиндров, установленных по торцам машины.

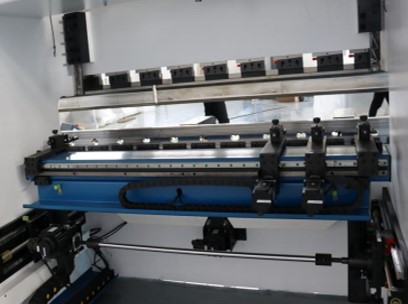

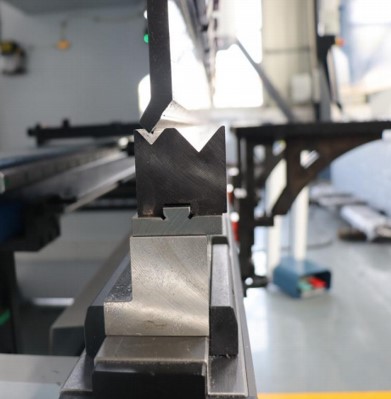

Рабочий процесс основан на взаимодействии пуансона и V-образных матриц, между которыми размещается обрабатываемый лист. Гидравлическая система создает контролируемое усилие деформации, при этом система управления осями обеспечивает программируемое позиционирование с высокой повторяемостью. Задний упор с многоосевым позиционированием позволяет точно устанавливать заготовку относительно линии гибки и создавать сложные профили с несколькими углами за один рабочий цикл.

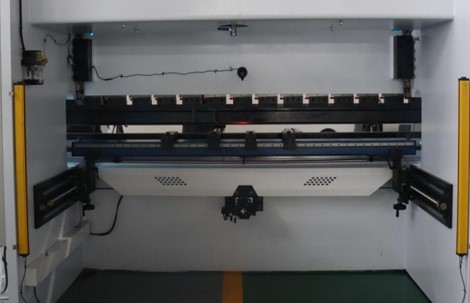

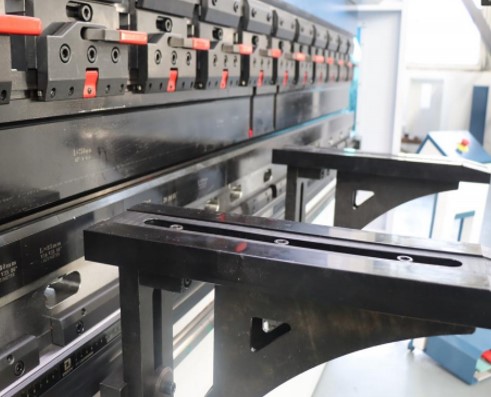

Отличительной особенностью модели является наличие пяти программируемых осей. Модульная система инструментальной оснастки позволяет быстро переналаживать оборудование для различных типов операций без использования подъемного оборудования. Система компенсации прогиба стола автоматически корректирует деформации, возникающие под нагрузкой, обеспечивая равномерность угла гибки по всей длине заготовки. Встроенная система безопасности включает световые барьеры, контролирующие рабочую зону, и системы аварийной остановки для предотвращения травматизма.
| Модель | 220TON 3700 4+1 | |
| Номинальное усилие (кН) | 220 | |
| Длина рабочего стола (мм) | 3700 | |
| Расстояние между колоннами (мм) | 3100 | |
| Глубина зева (мм) | 400 | |
| Ход пуансона (мм) | 650 | |
| Максимальная высота открытия (мм) | 530 | |
| Максимальное рабочее давление гидросистемы (МПа) | 25 | |
| Скорость (мм/с) | Холостой ход | 140 |
| Рабочий ход | 10 | |
| Обратный ход | 130 | |
| Ось X | Диапазон (мм) | 600 |
| Максимальная скорость перемещения (мм/с) | 200 | |
| Точность позиционирования (мм) | 0,02 | |
| Y1, Y2 Ось (мм) | Диапазон | 200 |
| Точность позиционирования | 0,02 | |
| Точность повторного позиционирования | 0,01 | |
|
Емкость масляного бака |
Используемая гидравлическая рабочая жидкость |
№ 46 |
| Заправочный объем (л) | 165 | |
|
Главный двигатель |
Модель | Y160M-4 |
| Частота оборотов (об/мин) | 1800 | |
| Мощность (кВт) | 1,5 | |
| Шестеренчатый поршневой насос | Модель | HG1-20-01R-VPC |
| Расход (л/мин) | 20 | |
| Рабочее давления (МПа) | 31,5 | |
| Мощность (кВт) | 15 | |
| Габаритные размеры (мм) | 4050 х 1800 х 2850 | |
| Вес (кг) | 14 000 | |
