Тонкослойный модуль предназначен для очистки питьевой воды перед подачей в населенные пункты, для первичного и вторичного отстаивания осадков в ливневых канализациях, а также для очистки сточных вод на промышленных объектах.

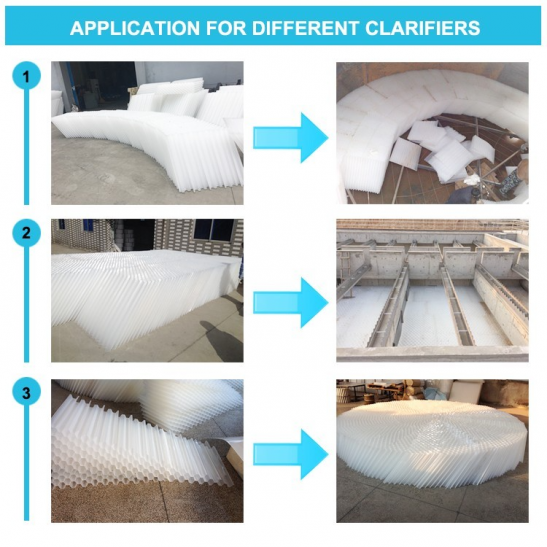

Применение устройства обусловлено тем, что модуль тонкослойный значительно повышает производительность, эффективность, а также сроки эксплуатации отстойников. Конструкцию задействуют как в вертикальных, так и горизонтальных очистительных сооружениях, а также в камерах хлопьеобразования и осветлителей. Монтаж осуществляют в основном для модернизации, однако, использование модуля в строящихся сооружениях, кроме прочих преимуществ, позволяет значительно уменьшить общую площадь резервуаров.

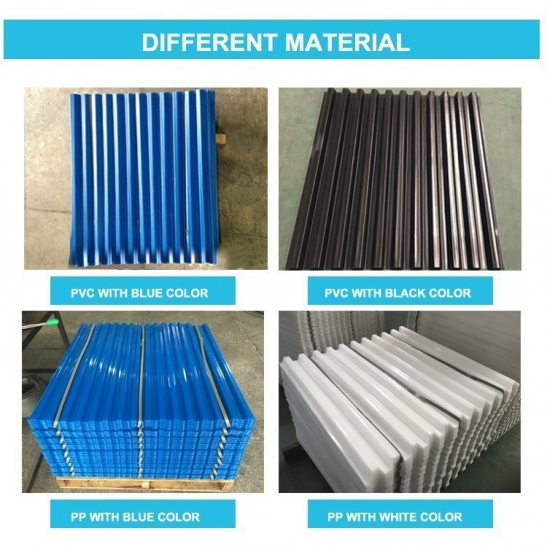

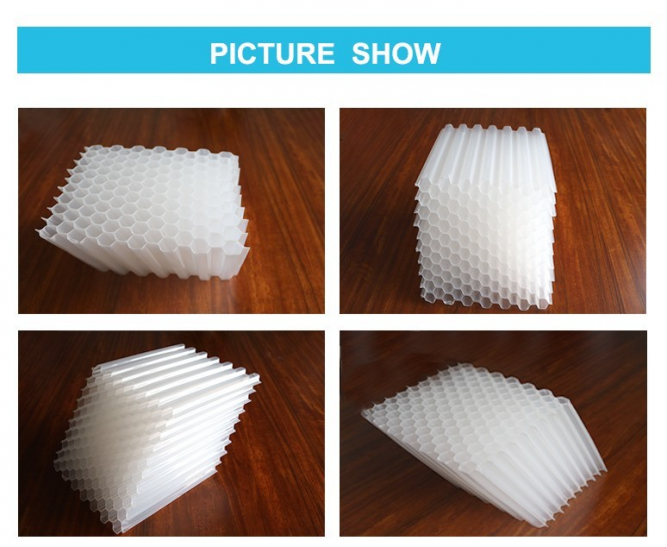

Для изготовления применяется стойкий к деформациям полистирол. Конструкция устройства внешне представляет собой сборные сотоблоки из экструдированного профиля по технологии вакуумного формования, её сборка происходит посредством сшивания специальными клёпками. Такое строение позволяет: применять модуль в резервуарах любой площади и формы; производить незамедлительную сборку или замену системы на объекте; без осложнений менять угол наклона.
Типовая схема работы тонкослойного модуля для отстойников заключается в следующем. В комбинированный канал распределения входящего потока под определённым углом помещается тонкослойный модуль и крепится опорными балками.
Сточные воды поступают в канал втока и попадают в узкое пространство между пластинами тонкослойного модуля, в результате чего частицы твердой фракции поступают в осадочную зону через сотоблоки и сливаются через канал удаления ила, а осветленные воды уходят в основной канал стока. Удаление ила может происходить самотёком или при дополнительном применении канализационного насоса – в варианте с напорным отведением осадка.

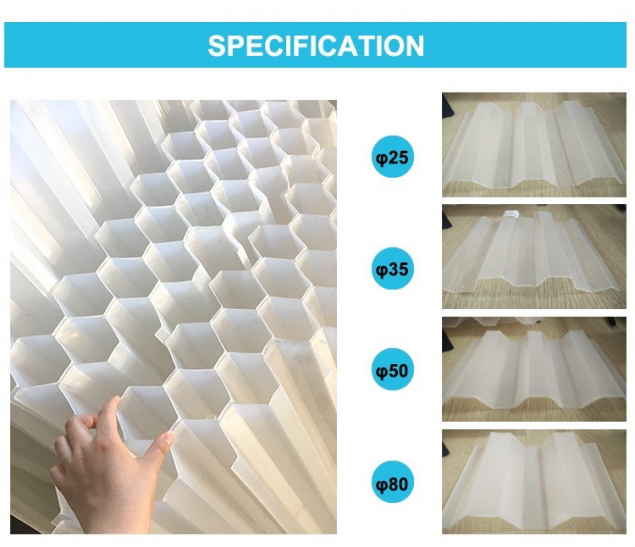

Технические характеристики модуля PP φ80
