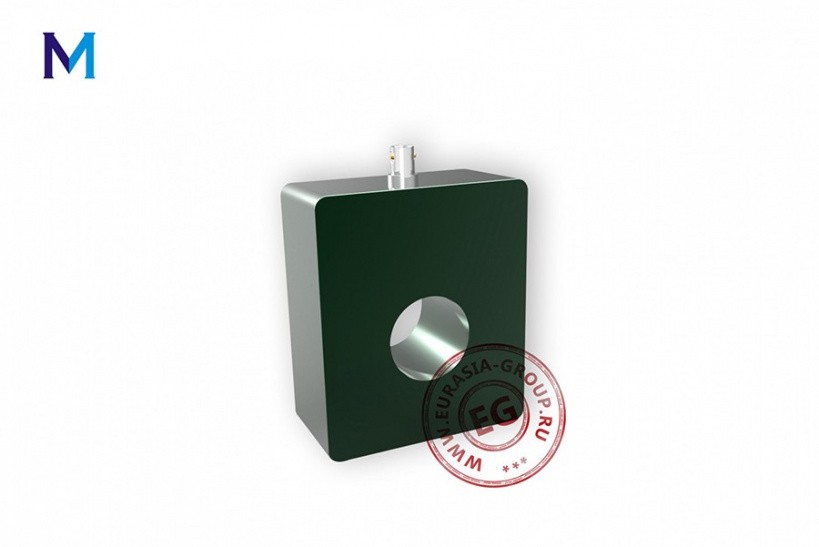

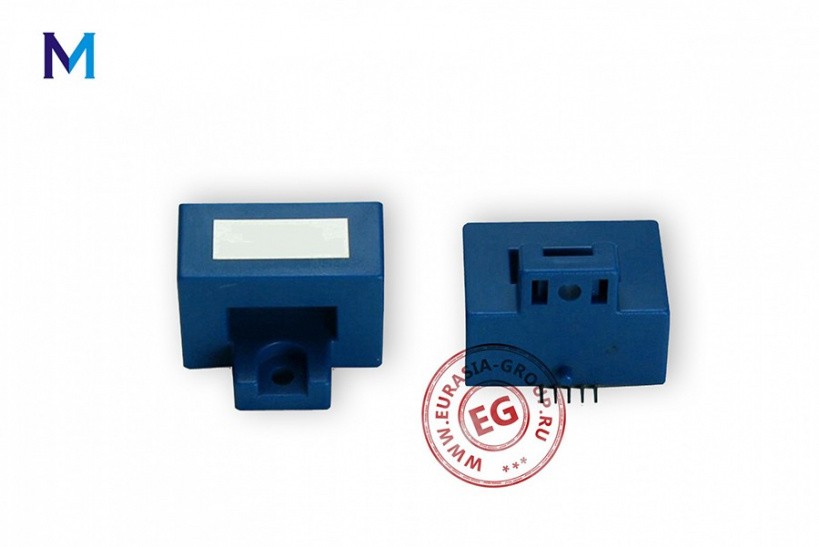

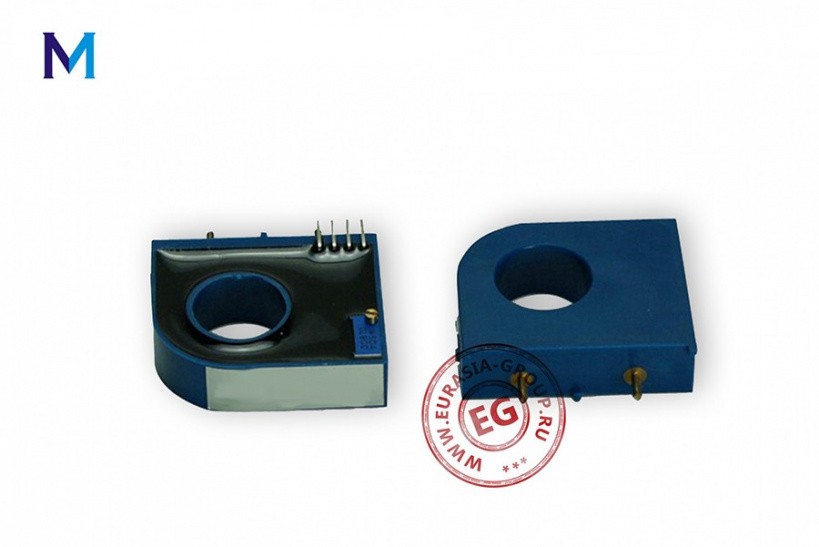

Катушка Роговского – это компактный электронный прибор в виде токового трансформатора, предназначенный для точного измерения импульсов переменного или постоянного тока любой величины и общего количества электроэнергии. Измерение происходит бесконтактно вокруг проводников тока. Современная модель катушки Роговского встроена в печатные платы с нанесенными обмотками. В зависимости от конкретного назначения катушки бывают различной формы: овальные, круглые, и реже прямоугольные.
Катушка Роговского конструктивно представляет собой провод, намотанный на немагнитный сердечник. Материал, из которого изготовлен сердечник, может быть гибким или напротив жестким. Катушка имеет двойную обмотку, каждая из которой расположена на разных неферромагнитных каркасах в противоположном направлении друг от друга. Благодаря динамическому диапазону, высокой линейности и точности измерений катушки Роговского приобрели широкую популярность. На индуктивность катушки влияют три фактора:
· Плотность ее витков. Для того, чтобы катушка производила правильные вычисления, намотка витков должна быть равномерной по всей длине. Не аквидистантные витки приводят к ассиметрии. От этого коэффициент индуктивности изменяется, и появляются погрешности в измерениях.
· Сечение катушки. Если оно неоднородно, то получается такая же ситуация, как и с плотностью витков.
· Защелка. Если в месте защелки происходит разрыв однородности плотности намотанных витков, происходит ассиметрия, вследствие которой измерения будут ошибочными.
Катушка Роговского отличается простотой в применении и используется в разных областях. Например, в реклоузерах катушка помогает сократить модульные габариты, измеряет фазные и нулевые токи, а в случае поломки гарантирует срабатывание защиты. Катушки Роговского применяются в измерительной технике, на железных дорогах, используются для контроля тока в различных приборах и много где ещё.
