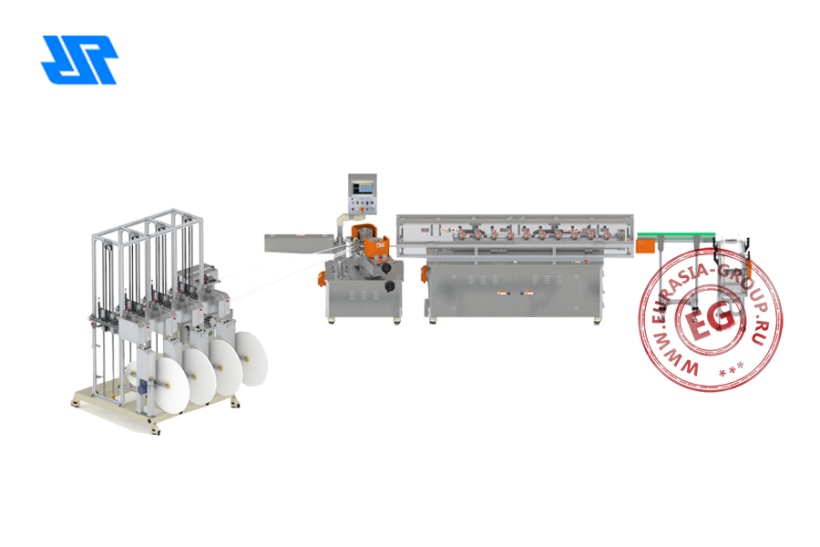

Линия PT19-2010M представляет собой комплексное оборудование для непрерывного производства многослойных бумажных трубочек методом спиральной намотки. Система состоит из нескольких интегрированных модулей, обеспечивающих полный цикл изготовления от подачи сырья до получения готовых изделий. Технологический процесс начинается с модуля размотки, оснащенного системой держателей рулонов большого диаметра. Данный узел обеспечивает одновременную подачу трех слоев картона с независимым контролем натяжения каждого слоя. Конструкция размоточного устройства позволяет производить четырехслойные трубочки при соответствующей конфигурации.
Формовочный модуль выполняет спиральную намотку картонных лент на металлический стержень с нанесением клеевого состава между слоями. Система клеенанесения обеспечивает равномерное покрытие кромок материала для надежного соединения слоев. Угол намотки и натяжение контролируются для получения трубочек с заданными прочностными характеристиками. Резательный модуль осуществляет поперечную резку непрерывной трубки на заготовки требуемой длины. Система позиционирования обеспечивает точность размеров готовых изделий с минимальными допусками. Механизм подачи синхронизирован со скоростью формования для исключения деформаций при резке.
Линия управляется через сенсорный экран, позволяющий задавать параметры производства, контролировать процесс и диагностировать состояние оборудования. Интерфейс обеспечивает простую настройку параметров намотки, длины реза и скорости работы линии. Преимущества системы включают возможность производства трубочек различного диаметра и толщины стенки, высокую производительность за счет непрерывного процесса и стабильное качество склейки слоев.
| Модель | PT19-2010M |
| Количество слоев картона | 3 (4 под заказ) |
| Внутренний диаметр производимой картонной трубки (мм) | 5-20 |
| Минимальная толщина стенки производимой картонной трубки (мм) | 0.5 |
| Минимальная длина резки (мм) | 90 |
| Производительность (м/мин) | 100 |
| Количество операторов (чел.) | 1 |
| Количество ножей (шт.) | 10 |
| Напряжение (В) | 380, 3 фазы |
| Площадь помещения (мм) | 17 000 x 6000 |
| Диаметр приводного барабана (мм) | 215 |
| Высота приводного барабана (мм) | 125 |
| Осевая высота (мм) | 320-500 |
| Главный привод сервомотора (кВт) | 6 |
|
Максимальная скорость вращения приводного барабана (об/мин) |
200 |
| Выходной крутящий момент (Н.м) | 68 |
| ПЛК-контроллер | Delta |
| Панель управления | Сенсорный экран |
| Сервосистема | Delta |
| Габаритные размеры (мм) | 3511 x 1265 x 1800 |
| Вес (кг) | 1900 |
