Фальцевально-склеивающая линия для коробок MEGAFOLD 1650
Фальцевально-склеивающая линия для коробок MEGAFOLD 1650 – это простое в программируемой настройке и эксплуатации оборудование для работы с коробками среднего и большого размера в упаковочной промышленности, которое обеспечивает работу с заготовками, как из твердого тонкого картона, так и из гофрокартона.
- MEGAFOLD - C: без предварительно складывающейся секции, подходит для ящиков с прямыми линиями.
- MEGAFOLD - AC: без предварительно складывающейся секции, подходит для прямых, коробок с защитой дна и коробок с двойными стенками.
- MEGAFOLD - PC: подходит для прямых двустенных коробок с противоударным замком.
- MEGAFOLD - SL: подходит для прямых двустенных коробок с противоударным замком, 4- и 6-угловых коробок.
Фальцевально-склеивающая машина для коробок MEGAFOLD 1650 имеет модульную конструкцию с широким функционалом:

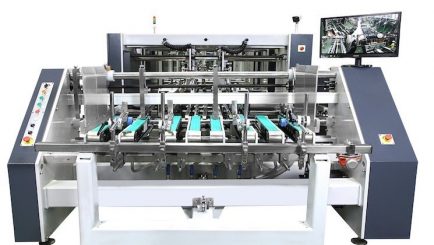

- Секция подачи с сервомотором и регулируемым электронным ворсовым вибратором. Направляющие регулируются по ширине заготовки. 8 подающих ремней, включая 4 перфорированных ремня с вакуумным всасыванием. Выдвижная опора задней сваи для длинных коробок. Панель управления с сенсорным экраном и кнопками для всех операций.

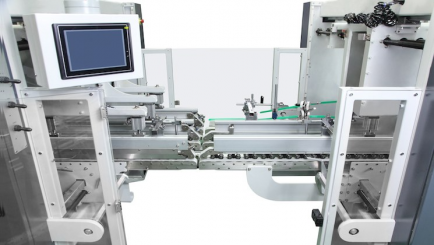

- Секция позиционирования с сервомотором, которая односторонне фиксирует заготовку, обеспечивая точную параллельность перед дальнейшей обработкой.

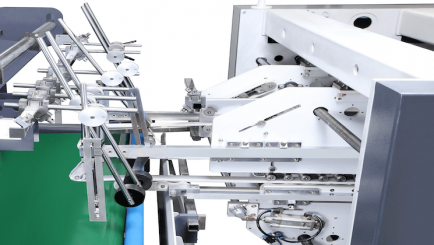

- Секция предварительного складывания с сервомотором сгибает левую клеевую заслонку до 180º, а 3-ю линию складки – до 135º.

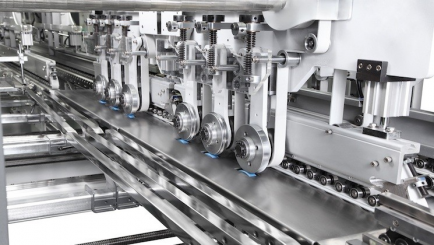

- Секция нижнего замка с сервомотором имеет полный комплект крючков с регулируемым натяжением и спиралей для плавного и точного складывания передних клапанов.
- Секция склеивания – это электронная система верхнего склеивания холодным клеем с 3-я пистолетами и 2-я нижними (левый и правый) клеящими баками. Другие конфигурации верхней системы склеивания – опции.
- Секция складывания и закрывания с сервомотором служит для плавного и точного складывания 2-й и 4-й складок.

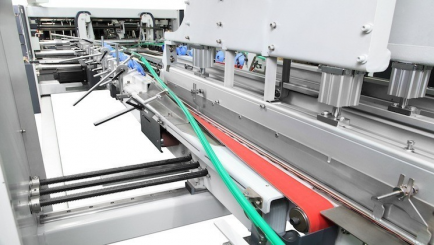

- Секция трансфера с сервомотором оснащена автоматической системой натяжения ремня, непрерывным и автоматическим механизмом сбора коробок, обеспечивающим аккуратную передачу в секцию пресса с равномерным потоком, а также пневматическим выравнивающим устройством для точного закрытия ящиков с защитным дном.
- Участок формования в квадрат в секции трансфера с пневматическими цилиндрами. Алюминиевые пластины останавливают коробку, в то время как верхние придавливающие ремни корректируют любое отклонение при закрытии. Коробка отпускается после исправления.
- Секция формования в квадрат – это электропневматическое устройство выравнивания на этапе прессования. Два держателя с транспортными ремнями обеспечивают идеальный поток ящиков, перемещающихся на станцию прессования. Корректор заднего стека позволяет выровнять ящики при падении на нижний конвейер.

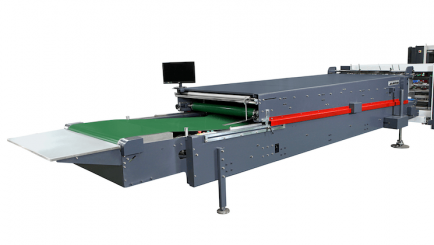

- Пресс-секция – это пневматический пресс с независимой моторизацией, регулируемым давлением и ручным или автоматическим режимом. Верхняя часть движется вперед/назад, что позволяет обрабатывать различную длину коробки. Общая длина 6,5 метров при эффективном давлении 4 метра.
- Устройство обратного складывания – это электронная система складывания спинки с интеллектуальной сервомоторной технологией (два независимых серводвигателя, по одному на каждый вал).
Независимая секция подсчета, управляемая серводвигателями, смонтирована сразу после секции бокового позиционирования, перед секцией предварительного складывания.
Модель | MEGAFOLD 1650 | |||
Плотность картона (г/м2) | 1200 | |||
Профиль гофрокартона | E, C, B, AB | |||
Скорость склейки (м/мин) | 300 | |||
Толщина заготовки (мм) | 20 | |||
Ширина заготовки (мм) | 290 - 1650 | |||
Технические характеристики | C | AC | PC | SL |
Мощность (кВт) | 40 | 45 | 50 | 56 |
Давление сжатого воздуха (бар) | 6 | 6 | 6 | 6 |
Мощность воздушного компрессора (м³/час) | 30 | 30 | 30 | 30 |
Объем баллона с воздухом (л) | 155 | 155 | 155 | 155 |
Габаритные размеры (м) | 17.4 x 2.4 x 2 | 19.4 x 2.4 x 2 | 22.4 x 2.4 x 2 | 22.4 x 2.4 x 2 |
Вес (т) | 13 | 14.5 | 15.5 | 18.8 |
Варианты сборки коробки
Модель |
MEGAFOLD 1650 |
||
Параметры | A | B | E |
Размер (мм) | 290 - 1650 | 250 - 1200 | 135 - 815 |
Модель | MEGAFOLD 1650 | ||
Параметры | A | B | E |
Размер (мм) | 290 - 1560 | 300 - 1200 | 135-770 |
Модель | MEGAFOLD 1650 | |||
Параметры | A | B | D | E |
Размер (мм) | 290 - 1650 | 200 - 1200 | 50 - 2000 | 135 - 1450 |
Модель | MEGAFOLD 1650 | ||
Параметры | A | B | H |
Размер (мм) | 230 | 1650 | 35 - 1500 |
Модель | MEGAFOLD 1650 | ||
Параметры | A | B | H |
Размер (мм) | 350 - 1500 | 220 - 1200 | 35 - 1500 |
Модель | MEGAFOLD 1650 | ||
Параметры | A | B | H |
Размер (мм) | 330 - 1100 | 160 - 450 | 25 - 150 |
