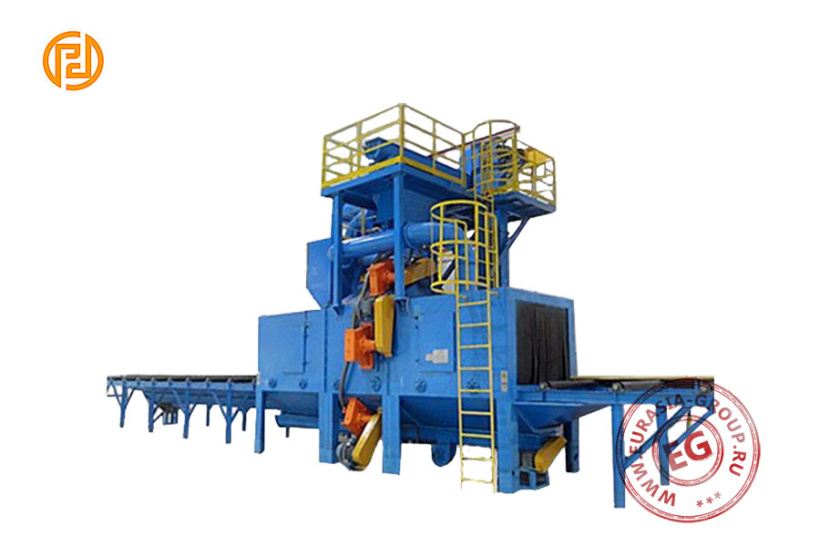

Дробеметная установка с покрасочным узлом модели QXY1500 - это автоматизированная линия, предназначенная для обработки поверхностей металлических изделий. Комплекс машин выполняет операции по очищению и покраске металлических заготовок, что востребовано в металлообработке, машиностроении и строительстве.
Конструкция линии QXY1500 состоит из роликовой конвейерной системы, пластинчатого цепного конвейера, дробеметной системы, модуля переработки абразива, подметальной камеры, покрасочной камеры, покрасочного насоса, сушильной камеры, системы удаления пыли, системы обработки малярным туманом. Этот набор оборудования образует технологическую цепь обработки. Управление всем процессом осуществляется с использованием цифровой системы автоматизации, которая обеспечивает высокую точность и согласованность всех этапов обработки, начиная от программирования скорости турбин до скорости перемещения конвейера.
К числу основных достоинств дробеметной установки QXY1500 относится высокая производительность (за счет автоматизации процессов), качественная обработка и покраска (благодаря использованию современных технологий), экономное использование абразивов и лакокрасочных материалов (благодаря замкнутому циклу переработки). Безопасность рабочих условий достигается за счет использования систем фильтрации и удаления пыли.
| Модель | QXY1500 |
| Шум | ≤95 дБ |
| Общая мощность | 160 кВт |
| Грузоподъемность | 500 кг/м |
| Расстояние между роликами | 400 мм |
| Скорость транспортировки | 0,1 – 5 м / мин |
| Мощность приводного двигателя | 2 х 4 кВт |
| Роликовый тип двутавровой рамы | V-образная опорная поверхность |
| Мощность | 4 кВт |
|
Рабочая камера |
Материал защитной зоны | SPMn13 |
| Материал камеры | Q235 | |
| Материал внутренней стенки | 65Mn | |
|
Турбина дробемета |
Производительность | 250 кг/мин и 180 кг/мин |
| Количество турбин | 4 шт. | |
| Структура лопатки | Прямая линия | |
| Скорость подачи | 76 м/с | |
| Мощность | 11 кВт х 2 + 15 кВт х 2 | |
| Вспомогательная камера |
С резиновыми шторками для герметизации абразива, вылетающего из камеры |
|
|
Шнековый конвейер |
Производительность | 1500 кг/мин |
| Диаметр шнека | 300 мм | |
| Мощность | 2 х 4 кВт | |
|
Ковшовый элеватор |
Грузоподъемность | 1500 кг/мин |
| Скорость подъема | 1,21 м/с | |
| Мощность | 5,5 кВт | |
| Сепаратор | Производительность | 1500 кг/мин |
| Скорость воздуха | 4 – 5 м/с | |
| Содержание отходов | ≤ 1 % | |
| Количество | 1 шт. | |
| Мощность | 4 кВт |
| Шнековое устройство | Производительность | 90 т/ч |
| Мощность | 3 кВт | |
| Система вращающихся щеток | Диаметр щетки | 700 мм |
| Мощность | 3 кВт | |
|
Система обдува |
Объем воздуха | 5153 м³/ч |
| Давление | 9055 Па | |
| Мощность | 18,5 кВт | |
|
Подъемная система |
Количество | 2 шт. |
| Мощность | 2,2 кВт |
| Скорость перемещения | 0,5 – 2 м/с |
| Ход подъема краскопульта | 300 мм |
| Количество краскопультов | 4 шт. |
| Мощность | 5,5 кВт |
| Мощность вентилятора | 15 кВт |
| Объем распыления краски | 13 л/мин |
| Коэффициент давления наддува | 33:1 |
| Количество | 2 шт. |
| Давление на впуске | 0,4 – 0,6 МПа |
| Скорость транспортировки | 0,5 – 4 м/мин |
| Длина сушильной камеры | 12 м |
| Температура сушильной камеры | ≤80 °С |
| Мощность горелки | 150 Вт |
| Мощность приточного вентилятора | 2,2 кВт |
| Мощность вытяжного вентилятора | 15 кВт |
| Фильтрующий материал |
Монтажный картридж с полиэфирным покрытием |
| Давление воздуха | 1820 Па |
| Объем вентиляции | 18 000 м³/ч |
| Путь падения пыли | Автоматический обратный импульс |
| Точность фильтрации | 1 мкм |
| Мощность вентилятора | 18,5 кВт |
| Диаметр дымохода | 630 мм |
| Высота дымохода | 15 м |
| Выбросы красочного тумана | ≤18 мг/м³ |
| Форма обработки |
Картридж фильтра тумана краски, сухая фильтрация |
| Мощность | 15 кВт |
| Диаметр дымохода | 630 мм |
| Высота дымохода | 15 м |
| Выбросы органических растворителей | ≤110 мг/м³ |
| Форма обработки | Адсорбция активированным углем |
| Вход для машины | 700 х 500 мм |
| Максимальный размер заготовки | 2000 х 1500 х 6 мм |
| Степень очистки | Sa2.5 (GB8923-88) |
| Расход сжатого воздуха | 0,5 – 2,5 м/мин |
| Давление | 0,5 – 0,7 МПа |
| Шероховатость поверхности | 40 – 85 мкм |
| Абразив | 0,2 – 2,5 мм |
| Требование к яме для абразива | Водонепроницаемая |
| Электропитание | 380 В, 50 Гц |
