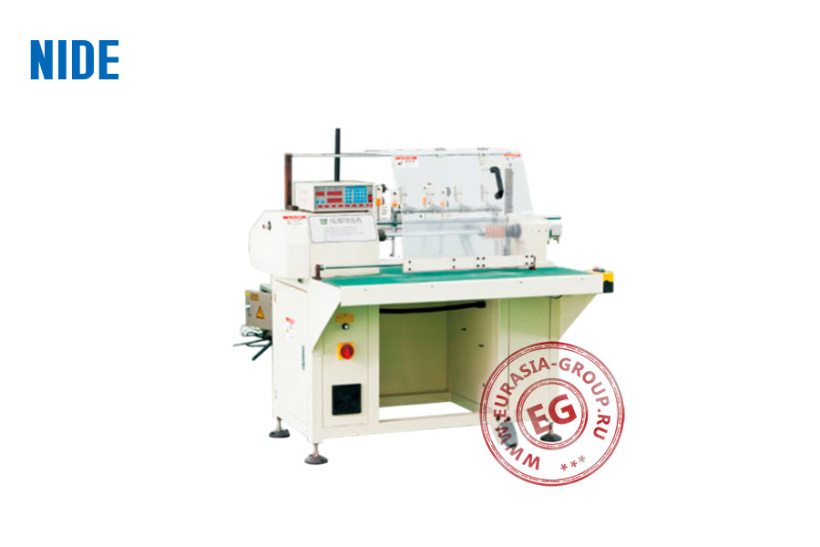

Станок RX3A-550 представляет собой специализированное оборудование для автоматизированной намотки катушек статора электродвигателей. Данная модель входит в линейку, включающую RX1-160, RX2-250 и RX3A-550. Конструкция станка выполнена в виде рабочего стола с верхней технологической зоной, закрытой прозрачным защитным кожухом. Основание представляет собой металлический шкаф с регулируемыми опорами для устойчивой установки на производственной площадке. В верхней части установлены механизмы намотки с системой направляющих и натяжителей проволоки, обеспечивающие точность укладки витков. Прозрачный защитный кожух позволяет оператору визуально контролировать процесс намотки и обеспечивает безопасность работы.
Технические решения, реализованные в станке RX3A-550, направлены на снижение трудоемкости операции намотки и минимизацию брака. Панель управления, расположенная слева, оснащена цифровым дисплеем и функциональными кнопками для настройки параметров намотки. Интерфейс управления имеет цветовую индикацию режимов работы для удобства оператора. Дополнительная кнопка аварийной остановки размещена в зоне прямого доступа для быстрого реагирования в нештатных ситуациях.
Принцип работы станка основан на контролируемом вращении шаблона с одновременной подачей проволоки с заданным натяжением и точным позиционированием витков. Система контроля натяжения поддерживает оптимальные параметры для различных типов обмоточного провода. Станок RX3A-550 отличается высокой точностью намотки и воспроизводимостью параметров катушек. Открытая конструкция рабочей зоны обеспечивает удобную загрузку шаблонов и снятие готовых изделий, сокращая вспомогательное время производственного цикла.
| Модель | RX3A-550 |
| Диаметр проволоки (мм) | 0.2-1.5 |
| Диаметр поворота (мм) | 550 |
| Намоточная головка | 1 |
| Максимальная высота штабеля (мм) | 300 |
| Максимальный наружный диаметр статора (мм) | 210 |
| Ход винта (мм) | 400 |
| Максимальная скорость (об/мин) | 500 |
| Давление воздуха (МПа) | 0.4 |
| Напряжение/Частота (В/Гц) | 220/50-60 |
| Мощность (кВт) | 2.2 |
| Габаритные размеры (мм) | 1360x1300x1280 |
| Вес (кг) | 400 |
