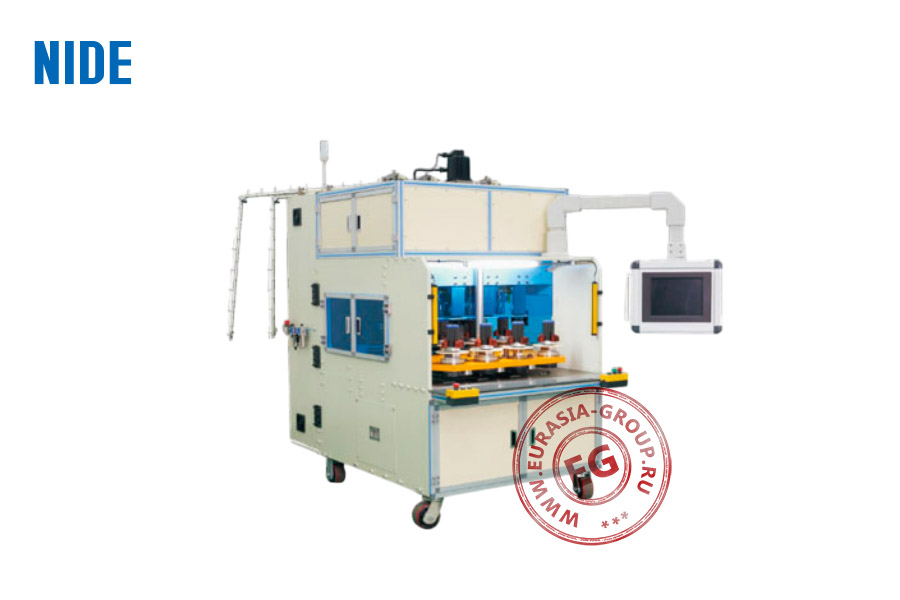

Машина RXL4-100 представляет собой автоматизированное оборудование для намотки катушек с восемью рабочими станциями. Конструкция включает прочный корпус с системой контроля и управления, интегрированной в единый блок. Восемь рабочих станций расположены внутри защитной камеры с прозрачными дверцами для обеспечения безопасности оператора при сохранении визуального контроля процессов. Рабочие станции оснащены специальными держателями для точного позиционирования и фиксации заготовок.
Принцип работы основан на намотке проводника на катушки статора электродвигателя. Материал подается через прецизионные направляющие, обеспечивая заданный шаг и натяжение проводника при намотке. Встроенная электроника контролирует количество витков, силу натяжения и скорость подачи материала. Производственный процесс начинается с установки катушек на рабочие станции. После запуска машина автоматически выполняет последовательность операций намотки согласно заданной программе. По завершении цикла готовые катушки извлекаются, а на их место устанавливаются новые заготовки.
Техническая реализация включает высокоточные сервоприводы для контроля движения подачи проводника, программируемые логические контроллеры для управления параметрами намотки и встроенный интерфейс оператора с сенсорным экраном. Монитор, закрепленный на корпусе, отображает рабочие параметры и позволяет вносить коррективы в режимы работы. Инженерные решения обеспечивают высокую производительность при сохранении точности намотки. Восемь станций увеличивают объем выпуска продукции. Компактная конструкция на колесной базе облегчает перемещение и размещение оборудования в производственном помещении.
| Модель | RXL4-100 |
| Диаметр проволоки (мм) | 0.19-1.2 |
| Диаметр поворота (мм) | 220 |
| Операционная станция | 8 |
| Намоточная головка (шт.) | 4 |
| Максимальная высота штабеля (мм) | 65 |
| Максимальный наружный диаметр статора (мм) | 120 |
| Максимальная скорость (об/мин) | 2500 |
| Давление воздуха (МПа) | ≥0.5 |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Мощность (кВт) | 15 |
| Габаритные размеры (мм) | 2400x1900x2250 |
| Вес (кг) | 4500 |
