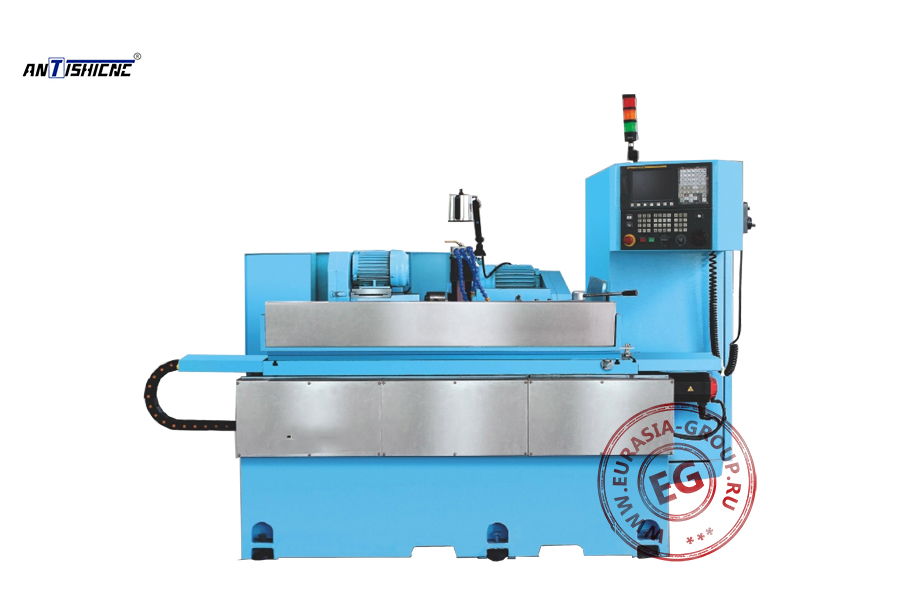

Круглошлифовальный станок FX32P-75CNC представляет собой специализированное оборудование для обработки наружных и внутренних цилиндрических поверхностей деталей типа тел вращения с программным управлением. Данное оборудование входит в серию станков FX27P-60CNC, FX32P-50CNC, FX32P-75CNC, FX32P-100CNC. Станок построен на базе жесткой чугунной станины, обеспечивающей виброустойчивость и точность обработки. Конструкция включает основные функциональные модули: шлифовальный круг с приводным двигателем, переднюю бабку с патроном для закрепления заготовки, заднюю бабку с центром поддержки, рабочий стол с системой продольной подачи и приводные двигатели всех узлов.
Система числового программного управления реализована через современный пульт с графическим дисплеем и функциональной клавиатурой, позволяющий программировать сложные циклы обработки. Световая сигнализация информирует о состоянии оборудования и этапах технологического процесса. Принцип работы основан на вращении обрабатываемой детали в центрах или патроне при одновременном вращении шлифовального круга. Прецизионные направляющие и шарико-винтовые передачи обеспечивают точность позиционирования и программируемые подачи по всем осям.
Преимущества станка включают высокую точность обработки цилиндрических поверхностей, возможность программирования сложных профилей, автоматизацию процесса и стабильное качество при минимальном участии оператора. Круглошлифовальная схема позволяет выполнять наружное цилиндрическое, коническое и профильное шлифование с высокой точностью размеров и качеством поверхности. Автоматизация циклов обработки обеспечивает стабильность результатов при серийном производстве.
| Модель | FX32P-75CNC | |
| Максимальный диаметр рабочего стола (мм) | 350 | |
| Максимальное расстояние между двумя наконечниками (мм) | 750 | |
| Максимальный диаметр шлифования (мм) | 320 | |
| Максимальная нагрузка между центрами (кг) | 150 | |
| Размер шлифовального круга (диаметр x ширина x отверстие) (мм) | 510 x 50 x 203,2 / 610 x 100 x 203,2 | |
| Скорость шлифовального круга (об/мин) | 1685/1410 | |
| Максимальная линейная скорость (м/с) | 45 | |
| Шлифовальный круг | Угол подачи | 90° |
| Скорость подачи по оси X (м/мин) | 6 | |
| Ход подачи (мм) | 320 | |
| Минимальная подача по оси X (мм) | 0,001 | |
| Передняя бабка | Скорость вращения шпинделя (об/мин) | 50-750 |
| Шпиндель головки (тип) | Синхронизация или центрирование | |
| Конус шпинделя (Морзе) | М.Т5 | |
| Задняя бабка | Автоматическое телескопическое расстояние (мм) | 40 |
| Конус шпинделя (Морзе) | М.Т4 | |
| Рабочий стол | Скорость перемещения по оси Z (м/мин) | 8 |
| Минимальная подача по оси Z (мм) | 0,001 | |
| Максимальное перемещение (мм) | 750 | |
| Угол поворота | +7°/-3° | |
| Мощность двигателей (кВт) | Двигатель шпинделя шлифовального круга | 7,5/11 |
| Двигатель подачи по оси X | 3,5 | |
| Двигатель подачи по оси Z | 3,5 | |
| Двигатель передней бабки | 1,3 | |
| Двигатель охлаждающей системы | 0,75 | |
| Двигатель насоса задней бабки | 0,75 | |
| Двигатель смазочной системы | 1/4 | |
| Вес и габаритные размеры | Габаритные размеры упаковки (мм) | 4500 x 3500 x 2500 |
| Вес нетто (кг) | 7500 | |
| Вес брутто (кг) | 8500 | |
