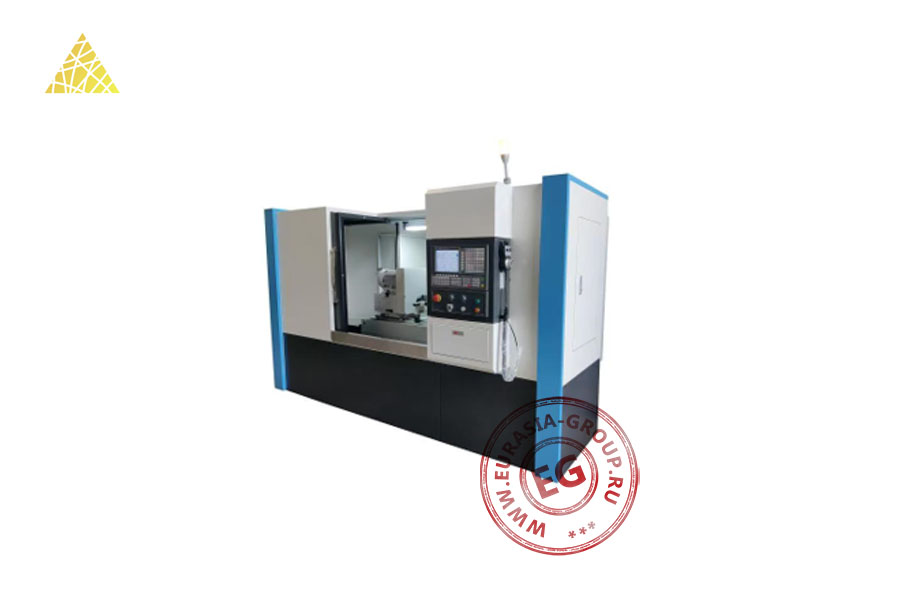

Круглошлифовальный станок с ЧПУ и функцией внутреннего шлифования МК1420х500 представляет собой универсальный обрабатывающий центр, сочетающий возможности наружного и внутреннего шлифования с цифровым управлением высочайшего класса точности. Этот технологический комплекс разработан для обработки ответственных деталей в машиностроении, авиакосмической промышленности и точном приборостроении, где требования к качеству поверхности и геометрической точности достигают микронных значений.
Основой станка служит цельнолитая станина из высокопрочного чугуна марки HT250, прошедшая двойную термическую обработку для снятия внутренних напряжений. Кинематическая схема станка реализована на основе сервоприводных систем Fanuc с цифровым управлением по двум координатам. Рабочий стол двухуровневой конструкции оснащен механизмом ручной регулировки конусности с нониусной шкалой, позволяющей точно выставлять угол обработки конических поверхностей. Сердцем станка являются два независимых шпиндельных узла: основной шпиндель наружного шлифования с подшипниками скольжения с гидродинамической смазкой, системой активного контроля температуры масла, многоступенчатой фильтрации смазочной системы, динамической балансировкой в рабочем диапазоне скоростей и шпиндель внутреннего шлифования с высокооборотным электроприводом с ременной передачей, быстросменной системой крепления инструмента, автоматической центровкой шлифовального круга.
Станок оснащен специализированной системой ЧПУ Fanuc OI-TF, разработанной специально для шлифовального оборудования. Отдельный электрошкаф с климат-контролем защищает электронные компоненты от перегрева и обеспечивает стабильную работу всех систем. Конструкция станка включает многоуровневую систему защиты: полностью закрытый защитный кожух зоны обработки, механические блокировки перемещений, электрические защиты от перегрузок, гидравлические предохранительные клапаны, аварийная остановка с дублированием.
| Модель | МК1420×500 | |
| Система ЧПУ | Fanuc OI-TF | |
| Расстояние между центрами (мм) | 500 | |
| Высота центров (мм) | 125 | |
| Максимальный диаметр заготовки (мм) | 250 | |
| Диапазон шлифования внешних диаметров (мм) | 4-200 | |
| Диапазон шлифования внутренних диаметров (мм) | 4-80 | |
| Глубина шлифования внутренних отверстий (мм) | 125 (при диаметре шлифования от 13 до 80) | |
| 30 (при диаметре шлифования от 4 до 12) | ||
| Максимальный вес заготовки (кг) | 50 | |
| Угол поворота рабочего стола | От 3 до 9 градусов | |
| Ход стола по оси Z (мм) | 400 | |
| Разрешение подачи по оси Z (мм) | 0,001 | |
| Точность повторного позиционирования (мм) | 0,005 | |
| Характеристики шлифовального круга (мм) | 400х50х203 | |
| Окружная скорость шлифовального круга (м/с) | ≤ 35 | |
| Скорость вращения внутришлифовального шпинделя (об/мин) | 21000 | |
| Мощность двигателя шпиндельной бабки (кВт) | 4 | |
| Крутящий момент двигателя шпиндельной бабки | 10 Н×м | |
| Ход шлифовальной бабки по оси Х (мм) | 150 | |
| Разрешение подачи по оси Х (мм) | 0,001 | |
| Точность повторного позиционирования (мм) | 0,002 | |
| Скорость вращения шпинделя шлифовальной бабки (об/мин) | 1450 | |
| Скорость вращения шпинделя передней бабки (об/мин) | До 500 | |
| Конус шпинделя передней бабки | MT-4 | |
| Мощность двигателя передней бабки (кВт) | 0,75 | |
| Угол поворота передней бабки | От +30 до -90 градусов | |
| Ход пиноли задней бабки (мм) | 25 | |
| Конус пиноли задней бабки | MT-4 | |
| Точность обработки | Округлость (мм) | ≤0,002 |
| Однородность диаметра в продольном сечении (мм) | ≤0,008 | |
| Шероховатость | ≤Ra 0,32 | |
| Мощность двигателя охлаждения (кВт) | 0,125 | |
| Габаритные размеры станка (мм) | 2100х1650х1750 | |
| Вес (кг) | 2550 | |
