Оборудование для резки камня YD-3020A представляет собой стационарный автоматический программируемый электрогидравлический комплекс с вертикальной подачей режущего инструмента, предназначенный для эксплуатации на комбинатах, ведущих свою деятельность в индустрии камнеобработки. Модель характеризуется многофункциональностью, незначительными размерами, низким энергопотреблением, простотой в эксплуатации, высокоточной обработкой, простым и быстрым переходом между различными функциями управления. Возможности станка, в частности, позволяют делать все виды простых или геометрически сложных линий на каменных плитах или барельефах, включая: дуговую грань, «французскую» кромку, прямую кромку, кромку скоса, прорезь для шлифования, «сухую завивку» и так далее.

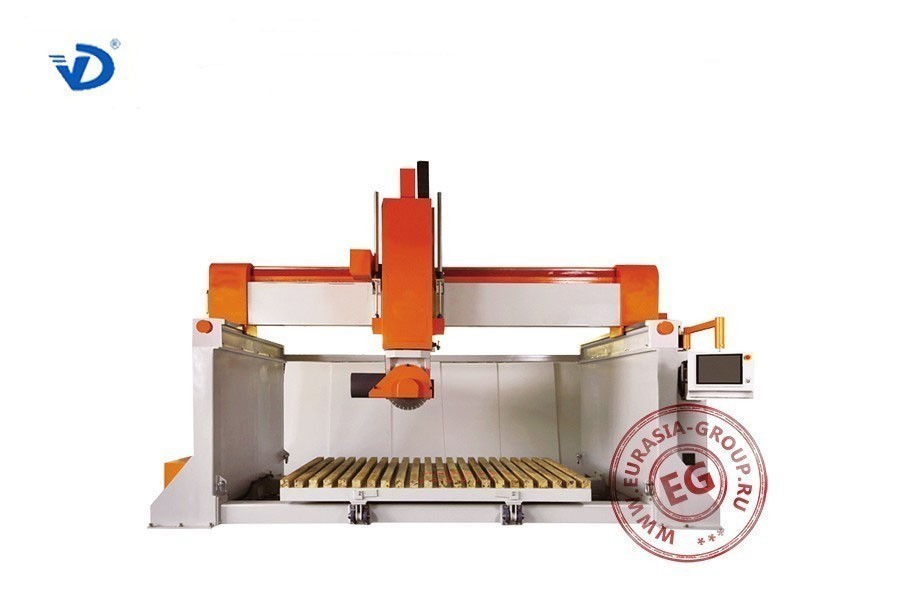

5-осевая машина для резки камня YD-3020A портального типа полностью отвечает мировым стандартам и собрана с внедрением комплектующих элементов от известнейших мировых производителей.
Главным исполнительным органом станка является режущая головка с высокоскоростным шпинделем. Структура позволяет устанавливать в качестве режущего инструмента либо дисковую фрезу, либо сверло/метчик. При этом замена инструмента по времени не занимает более минуты. Поворотные механизмы головки и несущая траверса, в совокупности с сервомоторами по каждой оси, позволяют подавать режущий инструмент по отношению к поверхности объекта под любым углом в периметре стола. В место непосредственного контакта по двум гибким каналам постоянно подается охлаждающая жидкость. Позиционирование головки выполняется автоматически с помощью датчика высоты, в частности. В конструкцию головки встроен вакуумный захват, который применяется для удаления фрагмента, вырезанного внутри плиты.

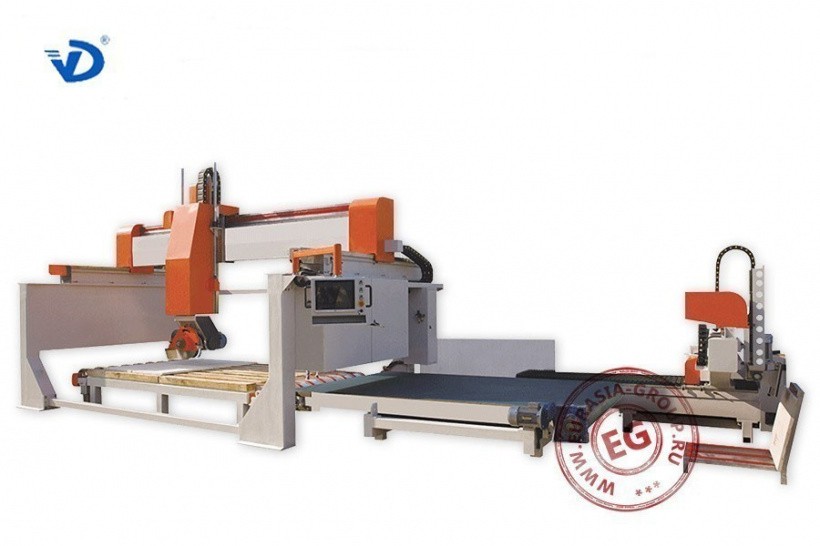

К основной операционной зоне примыкает зона загрузки/выгрузки. Это широкий ленточный транспортер, рядом с которым смонтирована направляющая для позиционирования руки манипулятора. На руке в свою очередь позиционируется каретка с вакуумным захватом, который поочередно ровно и аккуратно укладывает массивные заготовки на транспортер или же удаляет уже готовую продукцию после обработки.
Пятиосевой станок для резки камня работает под управлением компьютерной системы. Цветной сенсорный экран сделан, как поворотная консоль, что удобно для выбора позиции оператора. На блоке управления имеется легкодоступная кнопка аварийного выключения. Весь процесс полностью отображается на экране в графике. Конкретные программы могут храниться в памяти системы и извлекаться по необходимости. Программное обеспечение совместимо с большинством известных графических редакторов.
Модель станка | YD-3020 | |
Перемещение по осям | X-Ось (мм) | 3000 |
Y-Ось (мм) | 2000 | |
Z-Ось (мм) | 500 | |
A-Ось | 0-90° | |
C-Ось | ±185° | |
Диаметр режущего диска (мм) | 400-450 | |
Скорость вращения режущего диска (об/мин) | 3000 | |
Размер рабочего стола (мм) | 3000х2000 | |
Угол наклона рабочего стола | 0-85° | |
Мощность главного двигателя (кВт) | 11 | |
Общая мощность (кВт) | 26 | |
Расход воды (м3/ч) | 4 | |
Вес (кг) | 7500 | |
Габаритный размер (мм) | 6000x5000x3500 |
