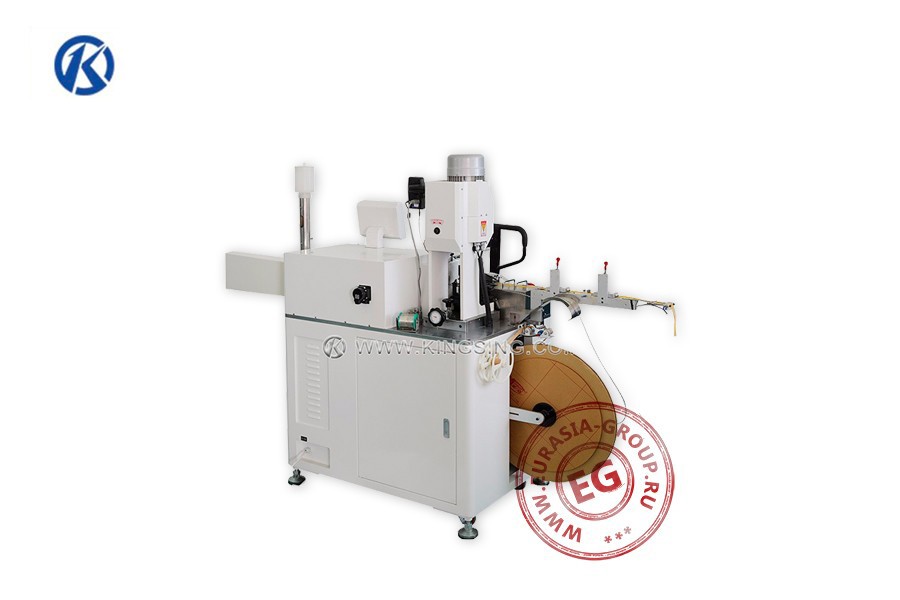

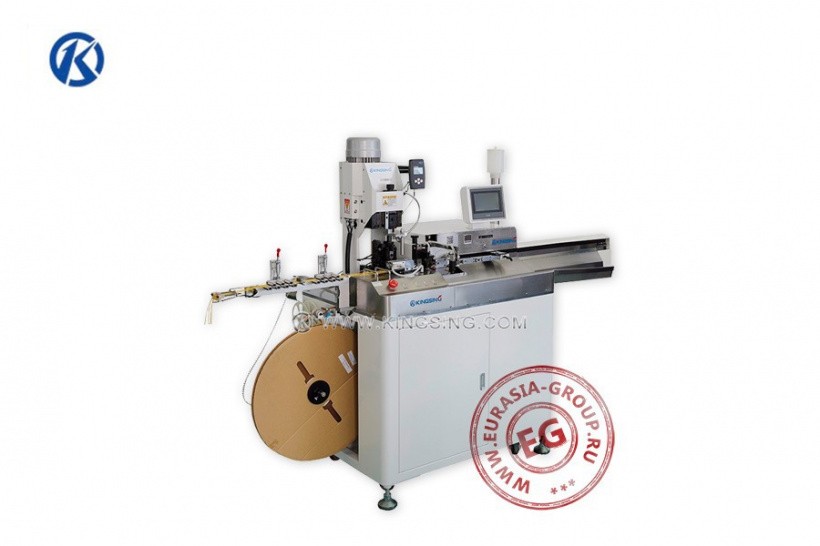

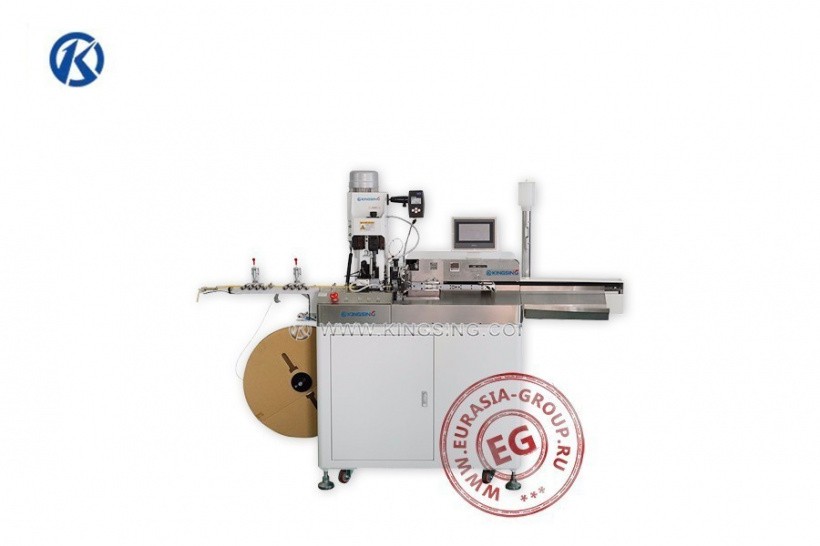

Станок для резки, зачистки, лужения и опрессовки наконечников на провода KS-T1062 представляет собой многофункциональный универсальный программируемый электропневматический автомат непрерывного действия, который эффективно и на высокой скорости выполняет указанные операции. Такая машина будет интересна малым и средним предприятиям, связанным с подготовкой соединительных проводов для самых различных целей и различного оборудования.
Автомат для отрезания, чистки, лужения и обжима клемм проводов KS-T1062 конструктивно выполнен в виде тумбы с открытой операционной зоной и возможностью перемещения на колесах по цеху.
Цикл. В зону обработки одновременно поступает до пяти идентичных проводов, которые проходят через систему выравнивания роликами. А из бобины в зону обжима заводится лента с заготовками клемм. Одна высокоскоростная головка, зажав провода в своих мини-тисках, подает их в зону обжима, где вертикальный пресс с матричной оснасткой зачищает и одновременно прочно присоединяет терминалы на каждый провод поочередно. Головка поворачивается обратно и передает провода в горизонтально подвижный захват. Последний протягивает их на заданную длину, после чего модуль с поперечным резаком отделяет необходимую длину и одновременно зачищает другие концы проводов. Здесь в работу включается вторая головка-держатель: опускает концы проводов, которые без клемм, в припой (ванночка с автоматическим добавлением), а затем в ванночку с оловом. В конце цикла поперечно подвижный захват-манипулятор выбрасывает готовые заготовки в сборочную тару.
Все исполнительные системы оснащены пневматическим усилением, но воздушный компрессор должен приобретаться отдельно.
Машина для резки, зачистки, лужения и обжима клемм на провода KS-T1062 оснащается комплексной системой автоматического управления, куда входит программируемый логический контроллер и операционный модуль с цветной сенсорной панелью управления (интуитивно понятный интерфейс). Дополнительно пользователь может установить систему цифрового контроля уровня давления силы обжима, с помощью которой силу можно регулировать в режиме реального времени.
Модель | KS-T1062 |
Сечение провода | AWG16 - AWG30 |
Длина зачистки (мм) | 0 - 20 |
Длина скручивания (мм) | 3 - 10 |
Длина лужения (мм) | 15 |
Длина резки (мм) | 30 - 800 |
Усилие обжима (т) | 2 |
Производительность (мм) | 5000 - 8000 |
Давление воздуха (мПа) | 0,4 - 0,6 |
Напряжение (В) / Частота (Гц) | 220 /50 - 60 |
Мощность (Вт) | 1500 |
Габаритные размеры (мм) | 700 x 800 x 1900 |
Вес (кг) | 390 |
