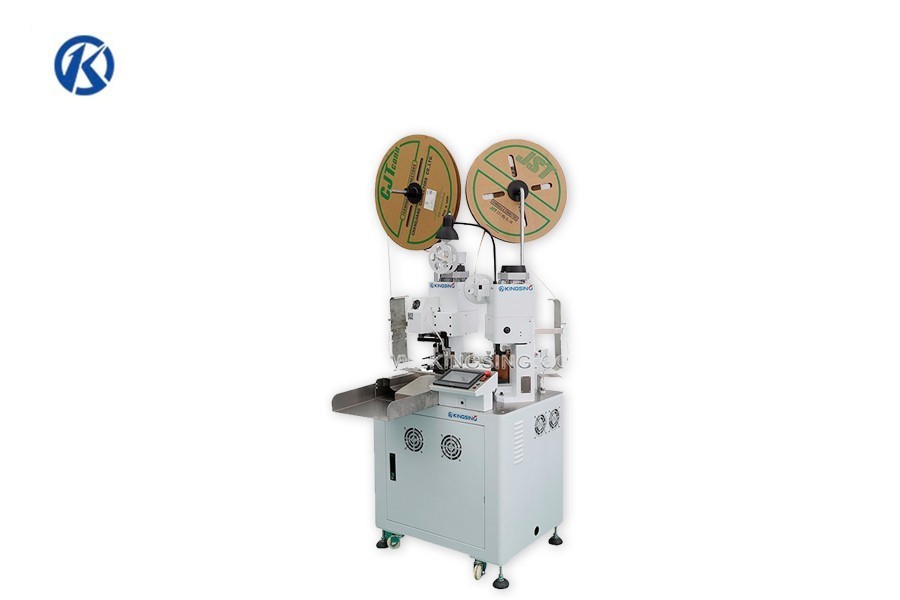

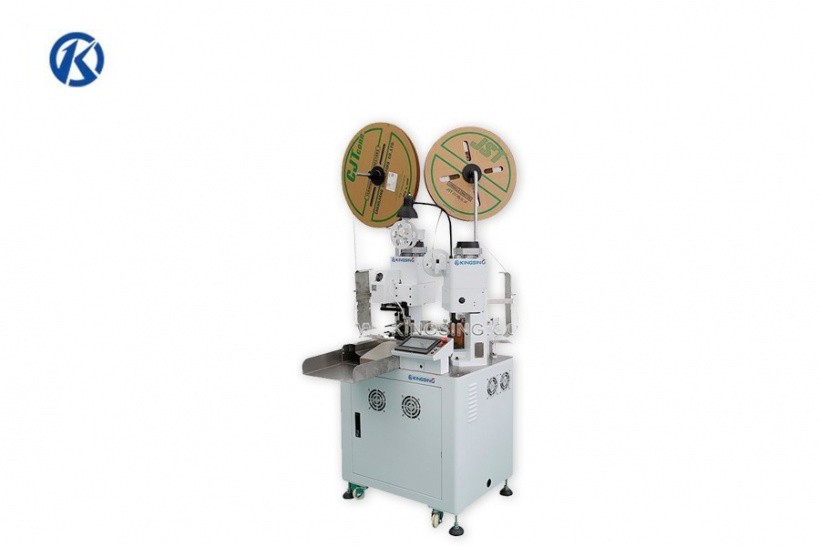

Станок для опрессовки наконечников на провода KS-T520 входит в подгруппу многофункциональных обжимных машин из индустрии обработки кабельной продукции, где задействуется именно для работы (втягивание, выравнивание, раздвоение, отрезание, зачистка, двухсторонний обжим двух жил) с двух-жильными проводами.
Обжимной станок для клемм на проводах KS-T520 используют в паре с автоматизированным разматывателем провода из бобины, поэтому линия перед поступлением в операционную зону протягивается через дорожку выравнивания (девять роликов, смонтированных в шахматном порядке). Далее вертикальный мини-пресс с продольным лезвием выполняет операцию раздвоения жилы; это делается только на тех участках, которые позднее будут зачищены. Поворотный модуль с направляющей трубчатой фильерой и втягивающей парой роликов, вначале подает концы проводов в первый аппликатор. Матричная часть последнего разводит жилы в стороны, после чего наносит клеммы, подаваемые сверху из катушки патронташем, одновременно на две жилы. Потом модуль поворачивает провод к гильотине, которая после втягивания линии отсекает требуемую длину. Отрез передается под воздействие второго аппликатора, где обжим выполняется аналогично.
Станок с обжимным прессом для клемм на кабелях KS-T520 оснащается программируемым логическим контроллером и операционным блоком (в базовой комплектации: Kinco) с сенсорным экраном, у которого насыщенный цвет и высокое разрешение. В операционном модуле действует мощный 400 МГц 32-разрядный процессор RISC, который обеспечивает высокую скорость обработки данных. С помощью простого, удобного и мощного программного обеспечения HMI ware configation, пользователь может быстро проектировать и создавать программы.
Модель | KS-T520 |
Сечение провода (мм²) |
AWG18 - AWG28 |
Длина резки (мм) | 45 - 1500 |
Длина зачистки (мм) | 0 - 10 |
Точность резки (мм) | ± (0.002*Длина резки) |
Усилие обжима (т) | 2 |
Размер дисплея (дюйм) | 5,7 |
Давление воздуха (мПа) | 0,5 - 0.6 |
Напряжение (В) / Частота (Гц) | 220/50 - 60 |
Производительность (шт/ч) | 2000 - 3000 |
Габаритные размеры (мм) | 800 x 830 x 1530 |
Вес (кг) | 320 |
