Линия для строительства бескаркасных арочных сооружений c винтовым соединением BHS-1000-680

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Диаметр валов (мм)

65
Количество клетей

10
Ширина подачи (мм)

1000

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Производственная линия BHS-1000-680 представляет собой интегрированный комплекс оборудования для изготовления металлических панелей с винтовым соединением, применяемых при строительстве бескаркасных арочных сооружений. Принцип работы основан на последовательной трансформации листовой стали в арочные элементы через несколько технологических этапов.

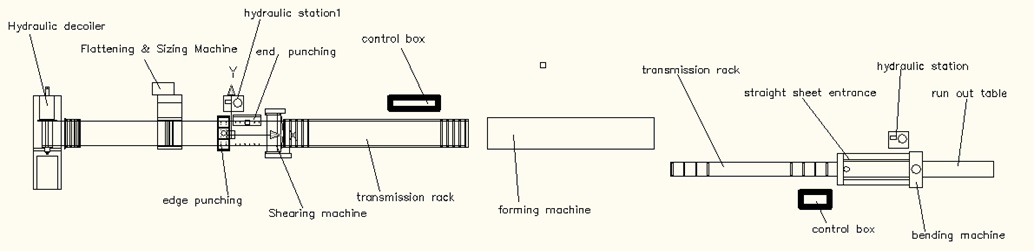

Процесс начинается с подачи металлического рулона через разматыватель, откуда лист направляется в правильно-калибровочную машину для устранения деформаций и обеспечения требуемой геометрической точности. Перфорационное устройство формирует в листе технологические отверстия, необходимые для последующего винтового соединения панелей при монтаже. Гильотинный механизм обеспечивает точную нарезку материала на заготовки расчетной длины. Формовочная машина придает заготовке профильную конфигурацию, после чего гибочный станок обеспечивает финальное арочное искривление с одновременным формированием замкового соединения по продольным краям панели.

К преимуществам данной линии относятся высокая продуктивность производства, точность геометрических параметров готовых изделий, надежность формируемого винтового соединения, обеспечивающего герметичность и прочность конструкции. Изготовленные на линии BHS-1000-680 панели используются для быстрого возведения арочных зданий различного назначения – от складских и производственных помещений до сельскохозяйственных сооружений и ангаров. Технологический процесс на данной линии организован по принципу непрерывного поточного производства, минимизирующего временные затраты между этапами и обеспечивающего высокое качество конечной продукции.

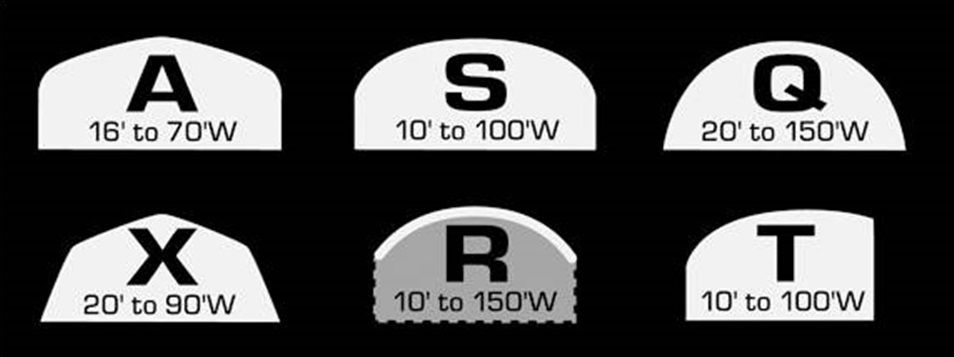

A: пролет = 5-21 м; S: пролет = 3-30 м; Q: пролет = 6-45 м; X: пролет = 6-27 м;
R: пролет = 3-45 м; X: пролет = 6-27 м; R: пролет = 3-45 м; T: пролет = 3-30 м

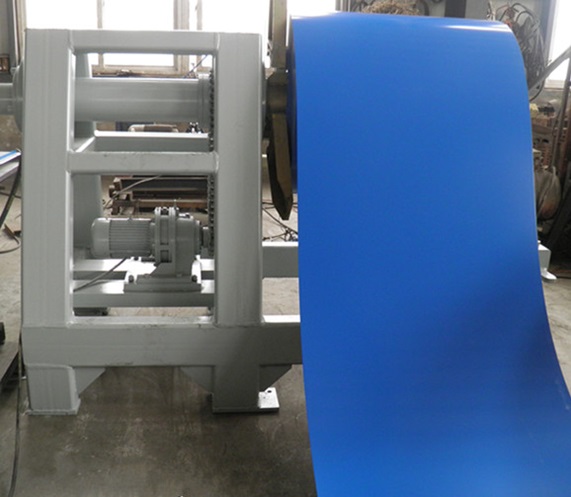

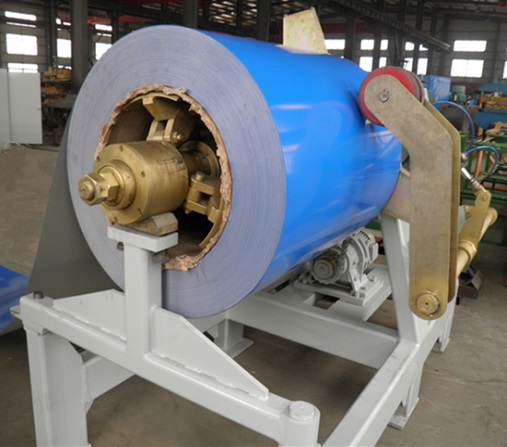

Разматыватель

Грузоподъемность (т)	8
Мощность (кВт)	3
Толщина разматывания (мм)	≤1,5
Габаритные размеры (мм)	2700 х 1700 х 1900
Вес (т)	2

Правильно-калибровочная машина

Правильный вал (мм)	Ф 90
Мощность (кВт)	4,5
Толщина обрабатываемой стали (мм)	≤ 1,5
Ширина правки (мм)	600 - 1000
Габаритные размеры (мм)	2700 х 3000 х 1400
Вес (т)	2,5

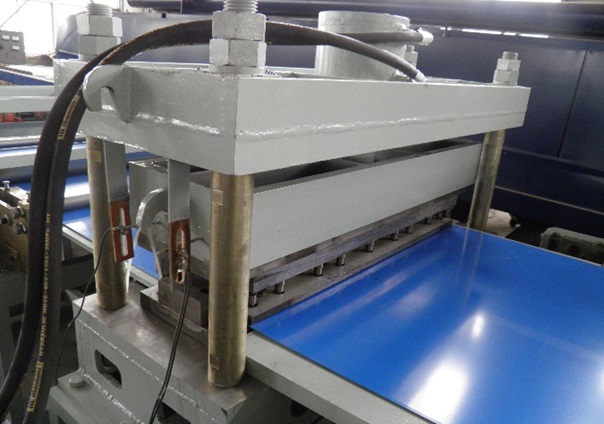

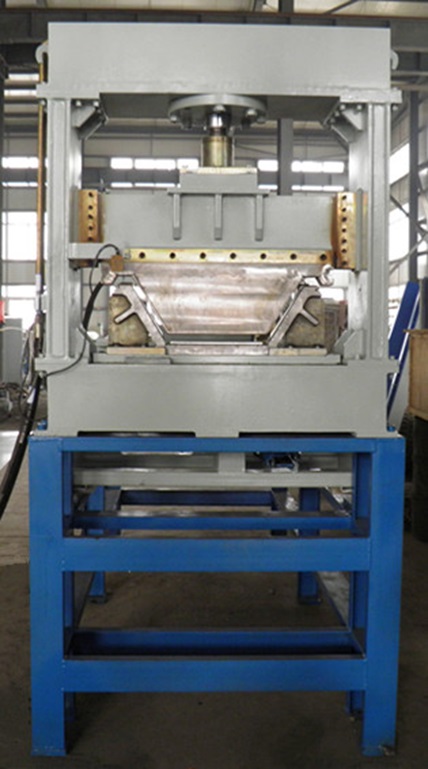

Перфорационное устройство

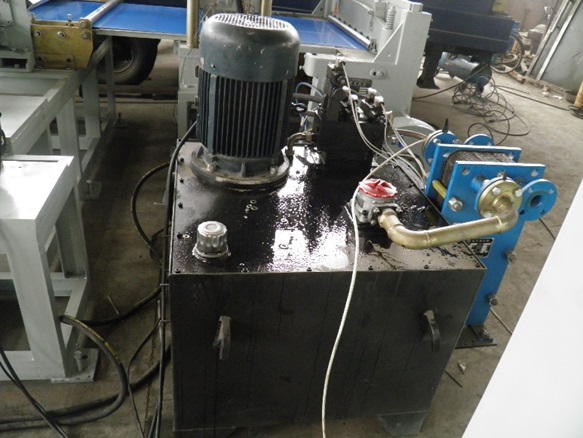

Мощность гидростанции (кВт)	11
Гидравлически насос (МПа)	≤ 16
Пластинчатый теплообменник (МПа)	Давление 1,25, температура 100 градусов
Площадь теплообмена (м²)	8
Габаритные размеры (мм)	1500 х 700 х 1700
Вес (т)	1

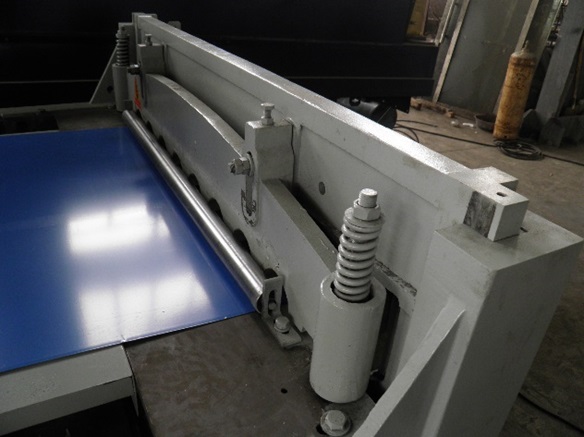

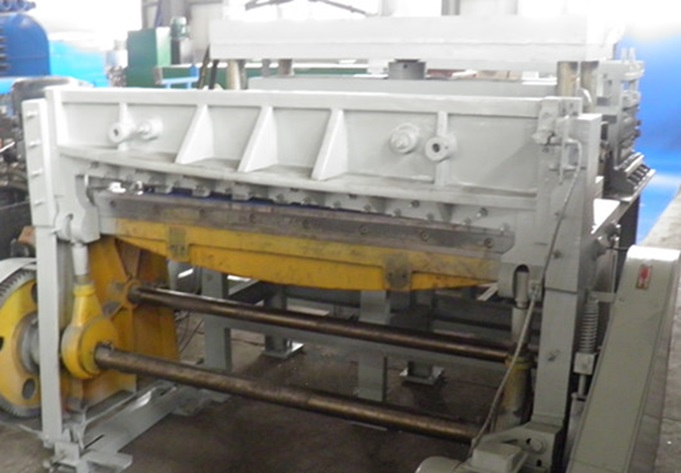

Гильотина

Толщина стали (мм)	≤ 3
Мощность (кВт)	3
Габаритные размеры (мм)	2300 х 1100 х 1300
Вес (т)	1

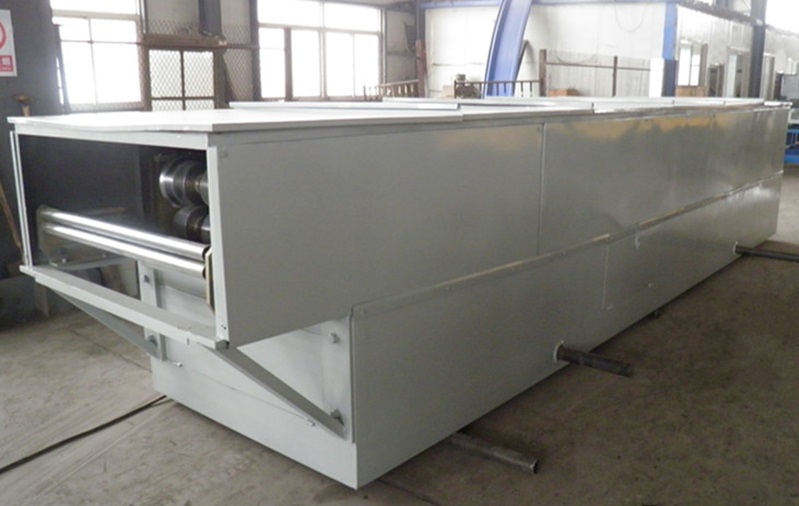

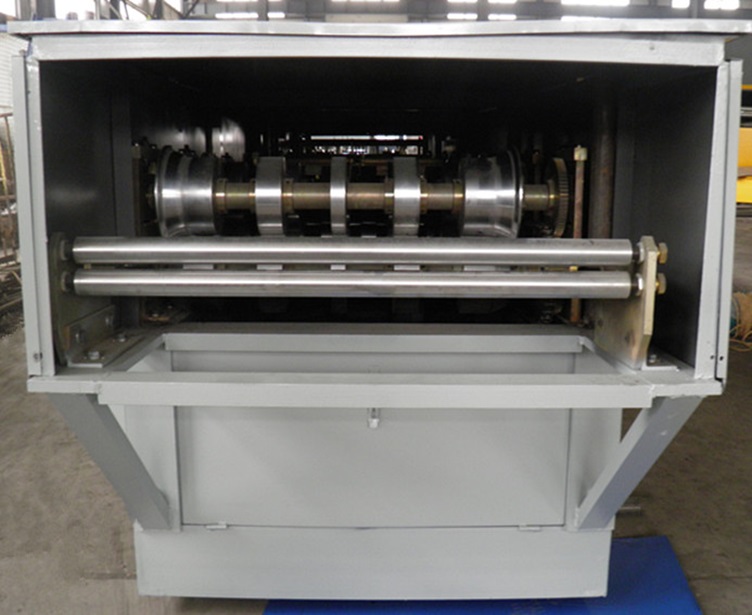

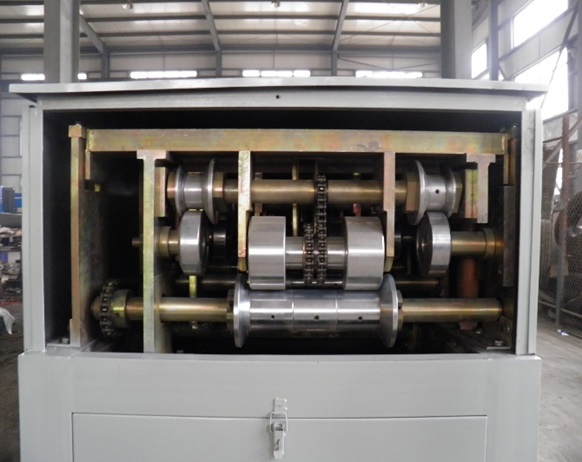

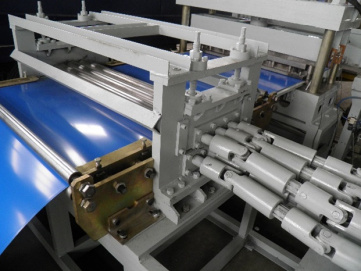

Формовочная машина

Материал роликов	Сталь 45 закаленная, HRC 55~65, хромированные
Материал валов	Сталь 45 оцинкованная
Диаметр валов (мм)	Ф 65
Количество клетей (шт.)	10
Ширина подачи (мм)	1000

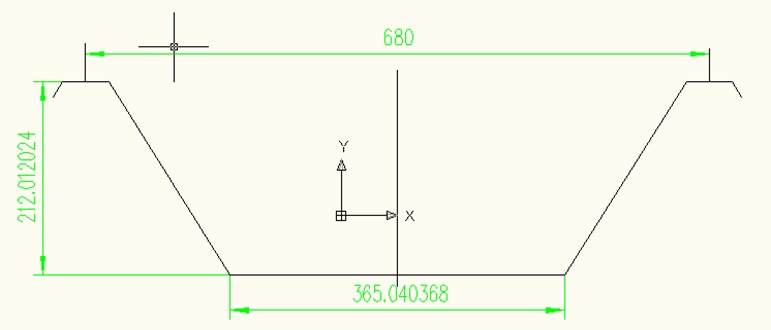

Полезная ширина (мм)	680
Толщина рулонной стали (мм)	0,8 - 1,5
Мощность (кВт)	7,5
Габаритные размеры (мм)	6500 х 1400 х 1400
Вес (т)	6

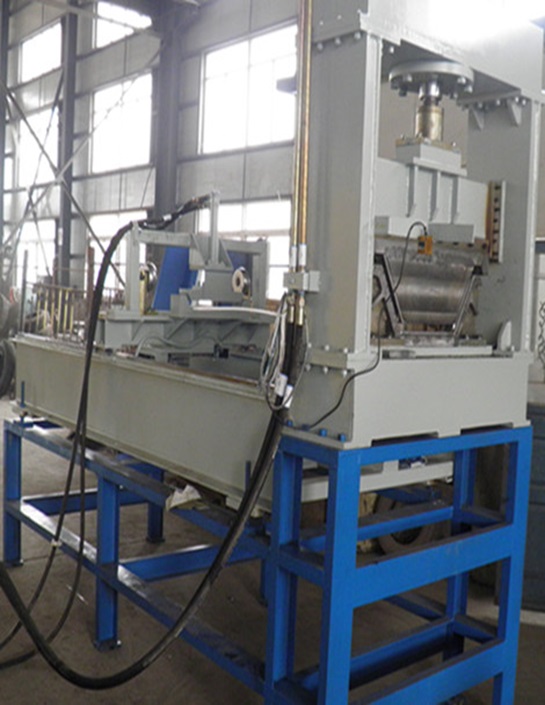

Гибочный станок

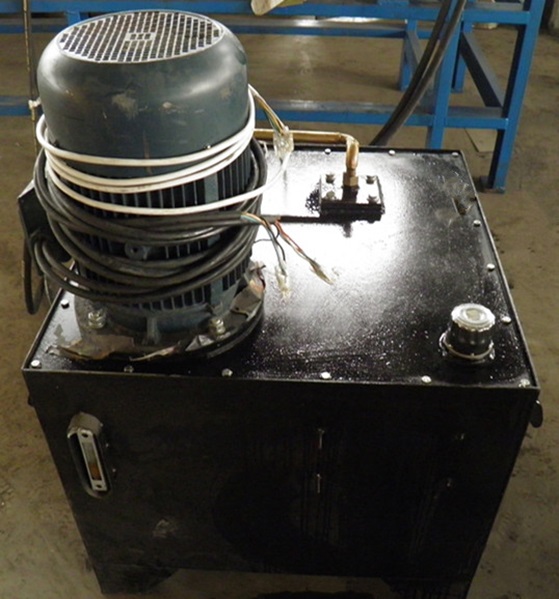

Мощность гидростанции (кВт)	11
Мощность серводвигателя (кВт)	1,5
Гидравлический насос (МПа)	≤ 16
Габаритные размеры (мм)	3500 х 1500 х 2600
Вес (т)	2
