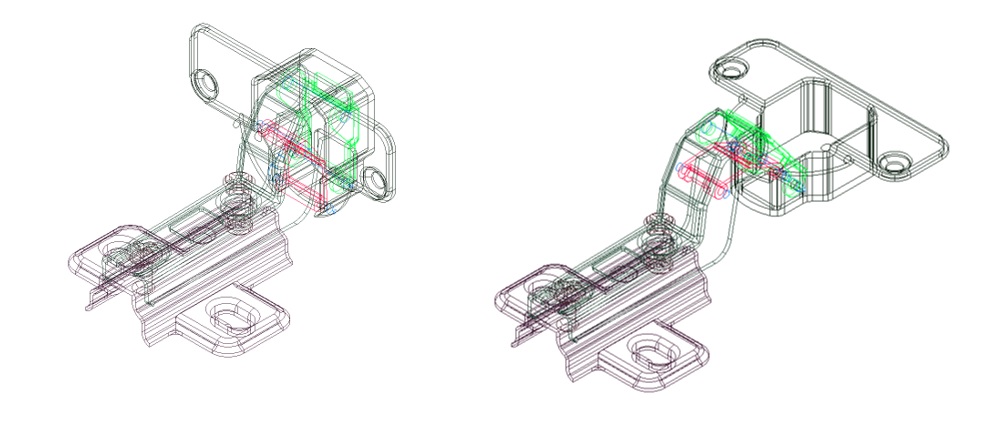

Линия BST-1 представляет собой комплекс оборудования, состоящий из последовательно расположенных технологических модулей для изготовления шарнирных соединений. В составе линии функционируют электрический размотчик рулонного металла, правильно–подающее устройство и серия кривошипных прессов.

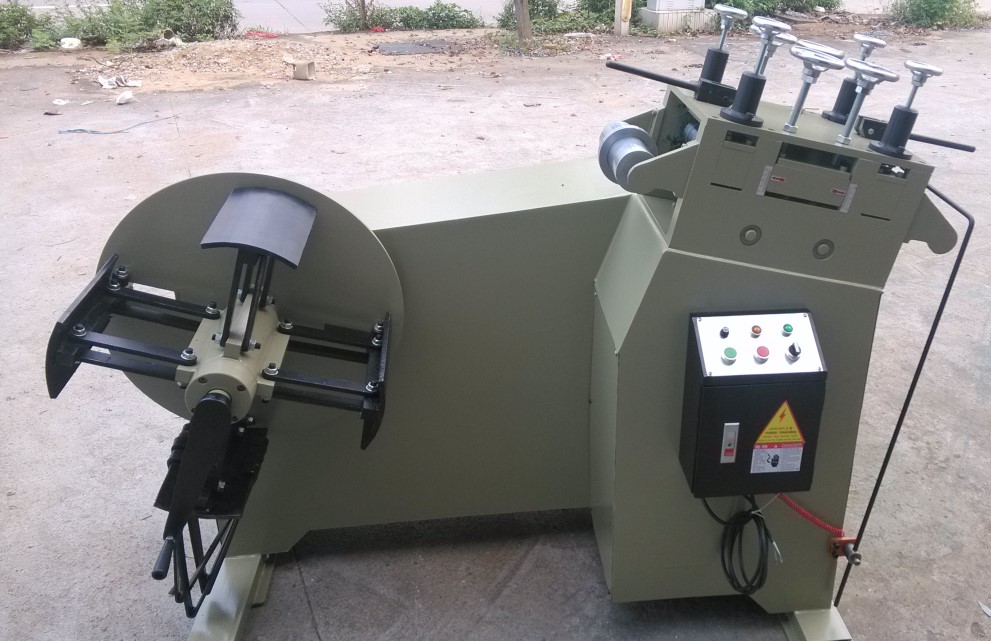

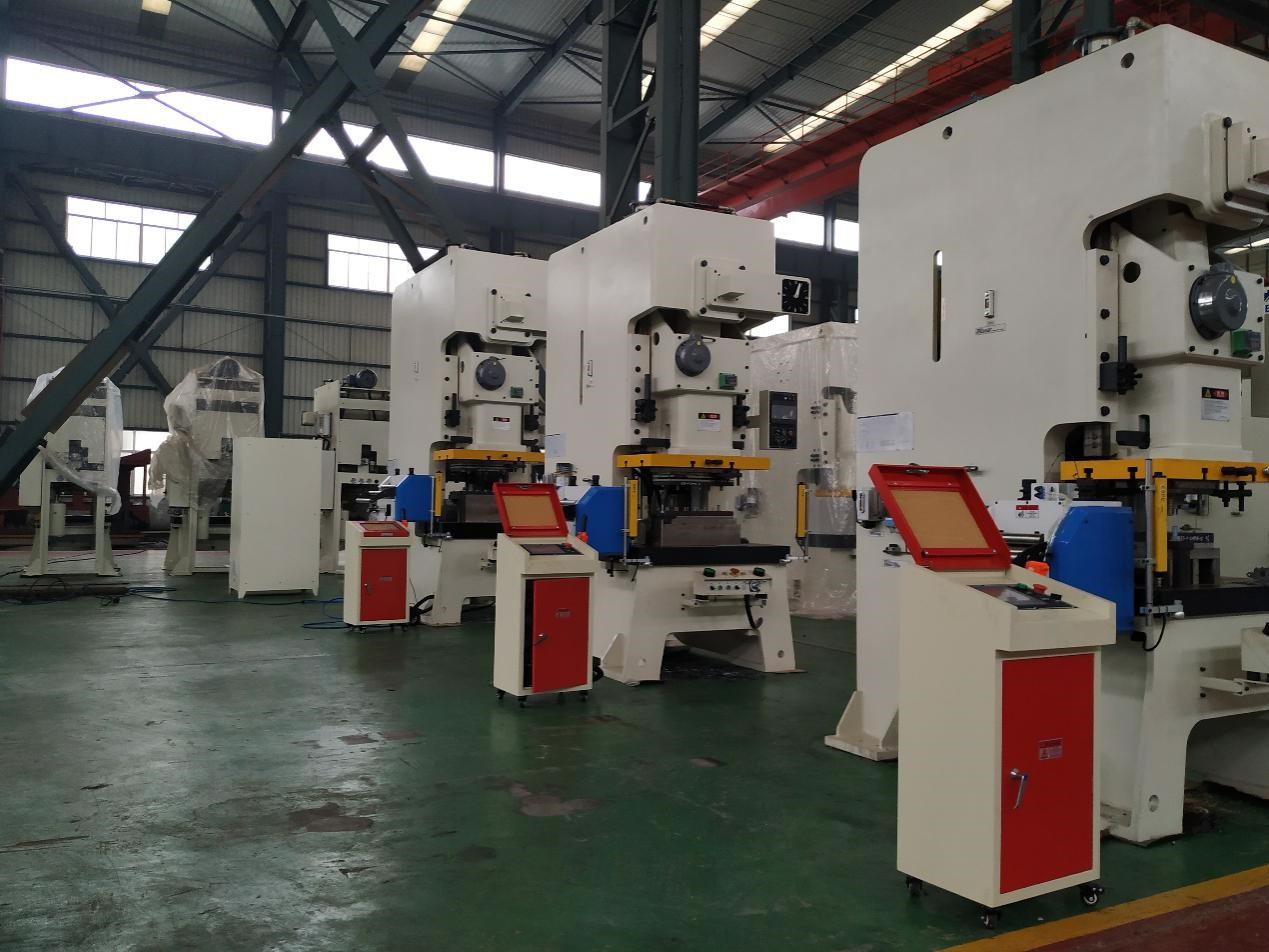

Первый модуль линии – электрический размотчик – включает приводной вал с механизмом фиксации рулона и систему торможения для контроля натяжения материала. Конструкция размотчика оснащена боковыми упорами для стабилизации рулона. Правильно-подающее устройство содержит систему рабочих валков для выравнивания металлической ленты. Механизм правки обеспечивает подачу выровненной заготовки на следующие технологические операции. Валковая система включает регулировочные механизмы для настройки степени правки материала. Основные технологические операции выполняются на серии кривошипных прессов различного усилия. Прессовое оборудование линии имеет С-образную станину открытого типа. Каждый пресс оснащен индивидуальным пультом управления с кнопочными элементами и световой индикацией режимов работы.
Конструкция прессов предусматривает наличие регулируемого ползуна с механизмом регулировки рабочего хода. Станина прессов характеризуется высокой жесткостью для обеспечения точности штамповки. Привод ползуна осуществляется от электродвигателя через кривошипно-шатунный механизм. Модульный принцип построения линии BST-1 обеспечивает возможность компоновки оборудования под конкретные производственные задачи. Линия характеризуется высокой степенью унификации узлов и механизмов. Технологическая цепочка оборудования создает поточное производство шарнирных изделий с последовательным формированием готового продукта.
| Мощность (кВт) | 96,7 |
| Питание (В/Гц) | 380/50 |
| Требования к помещению (мм) | 10000х15000х4000 |
| Вес (кг) | 61600 |
| Модель | BST-1000 |
| Мощность (кВт) | 1,5 |
| Питание (В/Гц) | 380/50 |
| Грузоподъемность (кг) | 1000 |
| Ширина металла (мм) | ≤ 200 |
| Толщина металла (мм) | 0,5 – 3,0 |
| Внутренний диаметр рулона (мм) | 450 – 530 |
| Габаритные размеры (мм) | 2300х800х1400 |
| Вес (кг) | 500 |

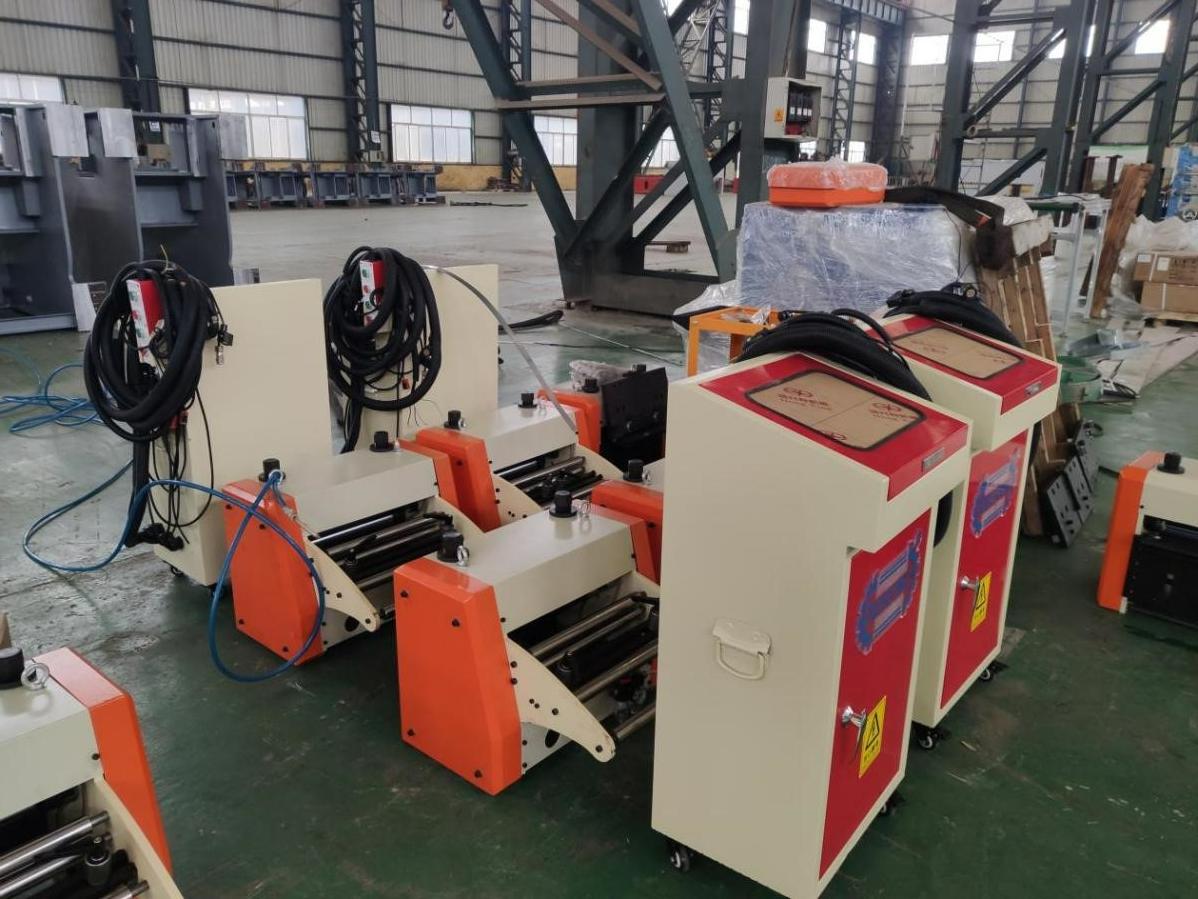

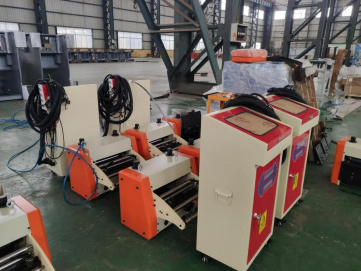

| Модель | NCF-200 |
| Питание (В/Гц) | 380/50 |
| Ширина металла (мм) | ≤ 400 |
| Толщина металла (мм) | 0,5 – 3,0 |
| Габаритные размеры (мм) | 460х350х400 |

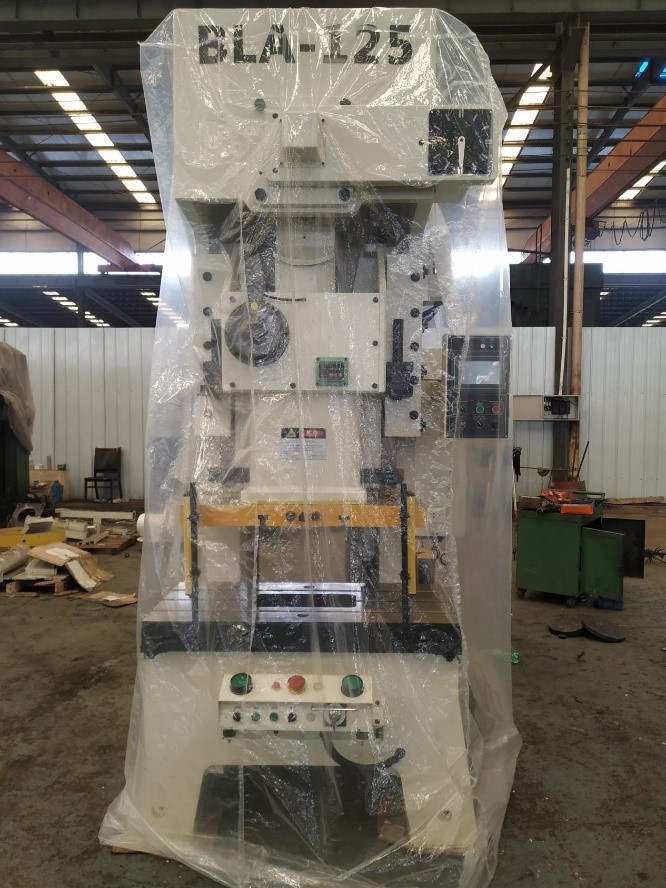

| Модель | BLA-125 |
| Мощность (кВт) | 11,0 |
| Питание (В/Гц) | 380/50 |
| Номинальное давление (т) | 125 |
| Производительность (шт/мин) | 30 – 60 |
| Ход ползуна (мм) | 180 |
| Габаритные размеры (мм) | 1900х1300х3200 |
| Вес (кг) | 9800 |

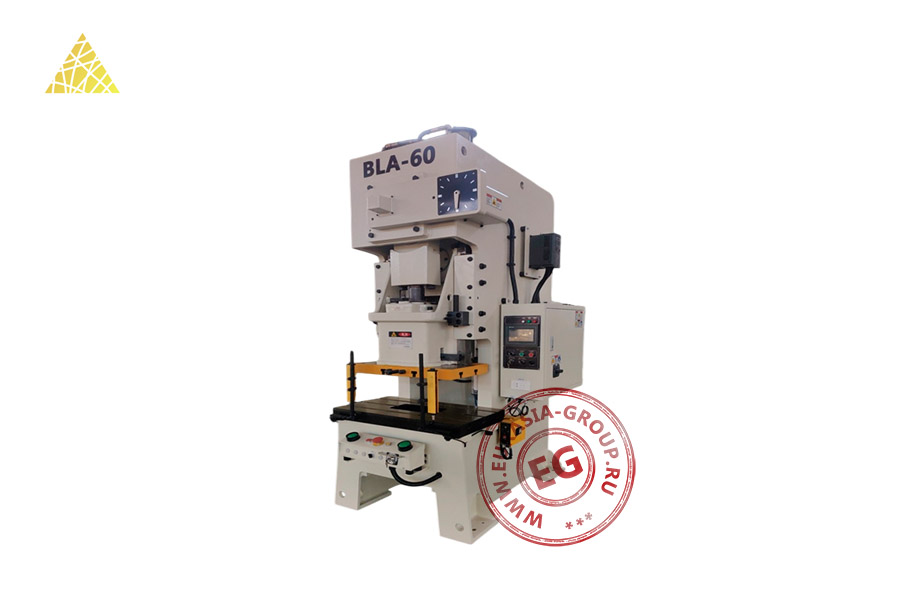

| Модель | BLA-60 |
| Мощность (кВт) | 5,5 |
| Питание (В/Гц) | 380/50 |
| Номинальное давление (т) | 60 |
| Производительность (шт/мин) | 40 – 90 |
| Ход ползуна (мм) | 120 |
| Габаритные размеры (мм) | 1600х1000х2800 |
| Вес (кг) | 5600 |

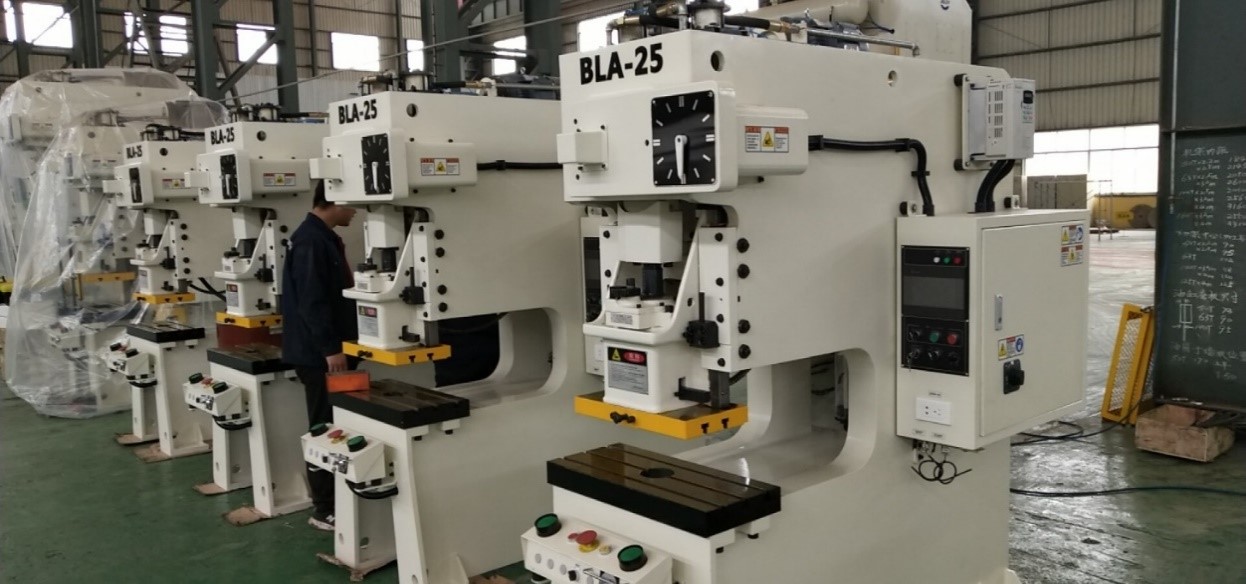

| Модель | BLA-25 |
| Мощность (кВт) | 3,7 |
| Питание (В/Гц) | 380/50 |
| Номинальное давление (т) | 25 |
| Производительность (шт/мин) | 60 – 140 |
| Ход ползуна (мм) | 70 |
| Габаритные размеры (мм) | 1280х850х2200 |
| Вес (кг) | 2100 |
