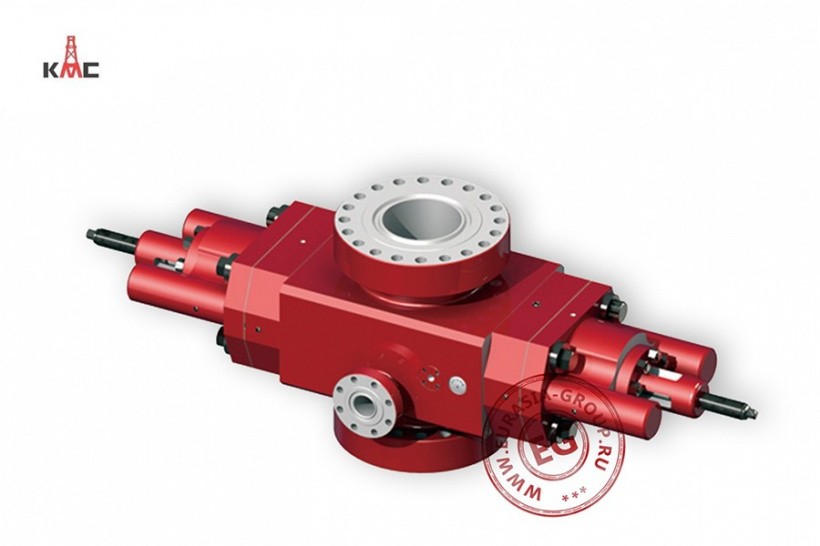

Плашечные превенторы

Плашечные превенторы – это гидромеханические конструкции из категории необходимого вспомогательного противовыбросового комплекта, которые задействуются на нефте- и газодобывающих предприятиях для обвязки канала строящейся или ремонтирующейся скважины с находящимися внутри трубами или без них с целью обеспечения безаварийной проводки.

Плашечный противовыбросовый превентор конструктивно формируется из следующих элементов:

• литой стальной корпус коробчатого сечения со сквозным вертикальным проходящим отверстием и сквозными горизонтальными полостями для установки плашек;

• вокруг проходного отверстия имеется воротник с отверстиями для крепления с колонной головкой;

• желобки плашки служат для своевременного устранения скопившегося песка с целью бесперебойного открытия/закрытия плашек;

• специальные треугольные выступы на вкладышах плашек предназначены для принудительной центровки труб при закрытом превенторе;

• гидравлические цилиндры;

• откидные крышки гидроцилиндров, шарнирно подвешенные на корпус;

• плашки комплектуются с учётом конкретного размера трубы, при этом глухие плашки служат для закрытия канала при отсутствии труб;

• шток плашки;

• уплотнение штока плашки;

• индикаторная система;

• масляная труба;

• рукава высокого давления подключаются к распределителю;

• камера подогрева путём подачи по трубопроводам теплоносителя (например, пар) разогревает рабочую зону изделия.

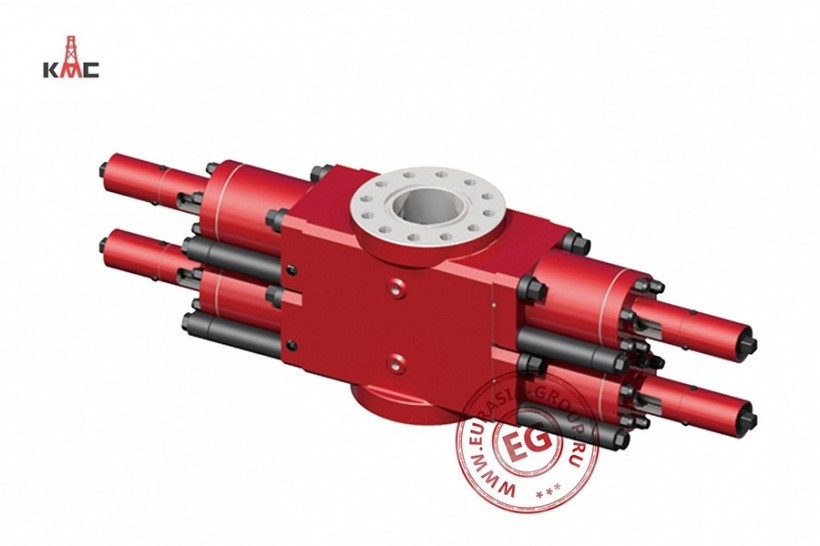

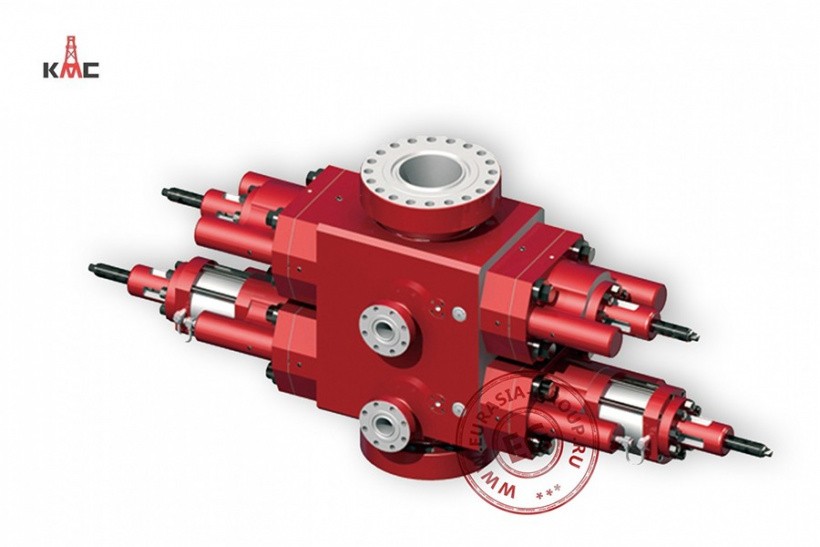

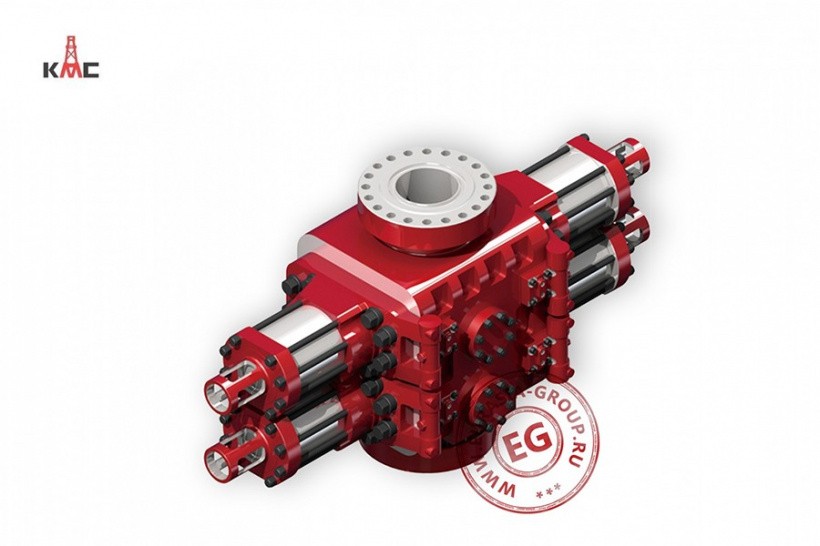

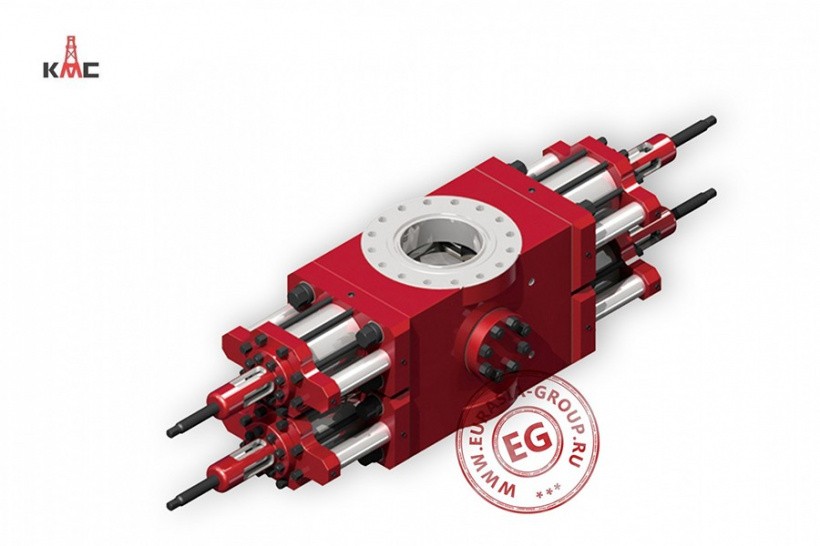

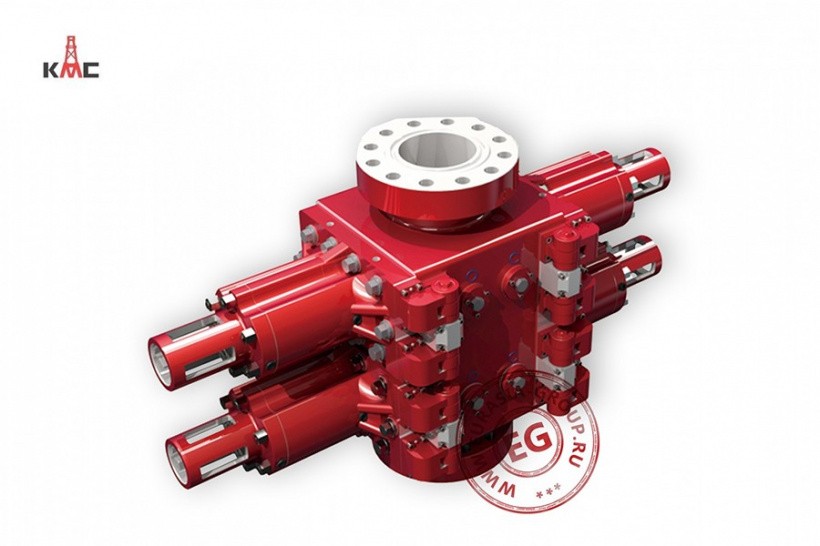

Двойной плашечный превентор может быть закрыт ручным штурвалом управления, однако открытие вручную плашек невозможно в связи с тем, что винтовое соединение обладает только односторонним действием. Как правило, превенторная установка включает в себя рабочий превентор с трубными плашками и резервный превентор с глухими плашками.
