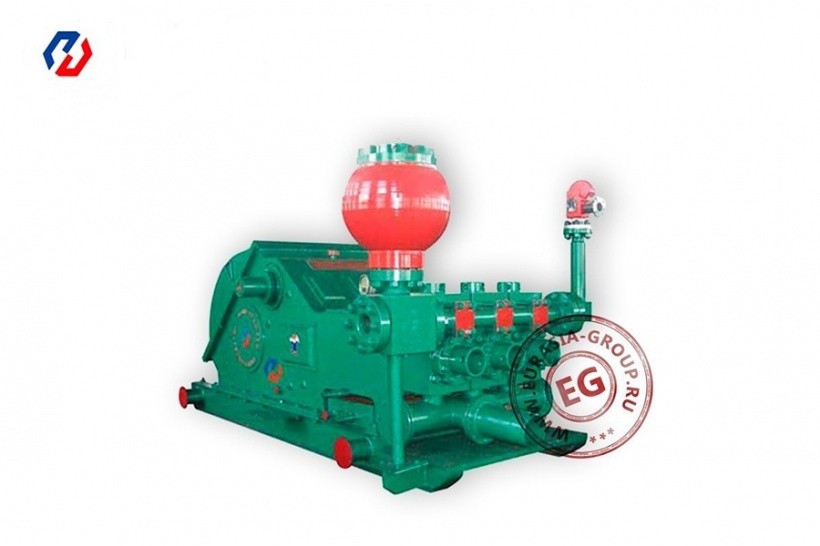

Трёхпоршневой буровой насос RL-3NB500A является эффективной стационарной массивной грязевой электрогидравлической односторонней объёмной непрерывно работающей установкой с высоким давлением горизонтального типа, непосредственная функция которой сводится к откачиванию буровых растворов из скважин, что необходимо с целью недопущения обрушения стенок скважин. Такие защитные мероприятия осуществляются, например, при строительстве капитальных объектов на сваях или в ходе геологических разработок.
3-поршневой буровой насос RL-3NB500A базируется на прочной устойчивой платформе. Структура корпуса спроектирована таким образом, чтобы рабочим было несложно обслуживать любой внутренний узел. Стабильное поступательное движение поршней обеспечивается внедренной шевронной зубчатой передачей и применением литого коленчатого вала из легированной стали. Цилиндры изготовлены из сплава выкованной стали и могут быть никелированы по требованию клиента для повышения их коррозионной стойкости. Схема «клапан-над-клапаном» (через цилиндр) понижает объем цилиндров и позволяет повысить общий КПД. Цилиндры, гильзы, поршни, клапаны и седла, клапана, пружины, уплотнительные кольца, крышки клапанов и крышки цилиндров являются взаимозаменяемыми, их несложно подобрать на рынке запчастей, так как проект насоса полностью соответствует международным стандартам.
3-цилиндровый буровой насос RL-3NB500A может запускаться в работу от любого дизельного двигателя (опция) с необходимой мощностью. Любая металлическая часть, находящаяся под напряжением, обеспечивается заземлением. Если давление масла опускается ниже минимального предела, насос автоматически отключается.
Модель | RL-3NB500A |
Номинальная мощность (л.с./кВт) | 500 (368) |
Количество ходов (ходмин) | 135 |
Длина хода (мм) | 196 |
Передаточное отношение | 4.696 |
Диаметр всасывающего отверстия (мм) | 203 |
Диаметр выпускного отверстия (мм) | 83 |
Клапан | 5# |
Втулка насоса (мм) | φ100--φ170 |
Общие габариты (Д×Ш×В мм) | 3600×2230×2080 |
Приблизительная масса (кг) | 11000 |
Ход/мин | Размер втулки цилиндра (мм) и Номинальное давление (МПа) | |||||||
φ100 | φ110 | φ120 | φ130 | φ140 | φ150 | φ160 | φ170 | |
35 | 29.6 | 24.9 | 21.2 | 18.3 | 16 | 14 | 12 | |
Производительность (л/с) | ||||||||
135 | 10.39 | 12.57 | 14.96 | 17.55 | 20.36 | 23.37 | 26.59 | 30.01 |
120 | 9.23 | 11.17 | 13.29 | 15.60 | 18.09 | 20.77 | 23.63 | 26.68 |
110 | 8.46 | 10.24 | 12.19 | 14.30 | 16.59 | 19.04 | 21.66 | 24.46 |
100 | 7.69 | 9.31 | 11.08 | 13.00 | 15.08 | 17.31 | 19.69 | 22.23 |
На основе 100% объемного наполнения насоса и 90% механического кпд |
