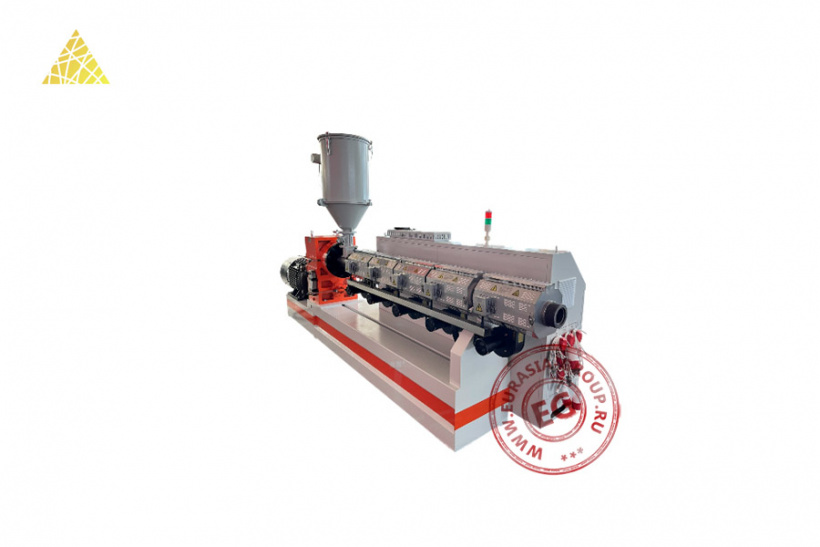

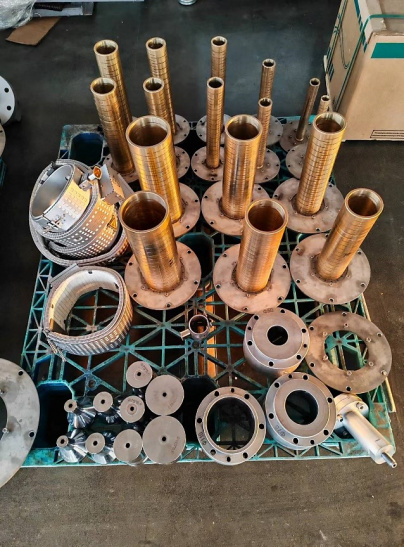

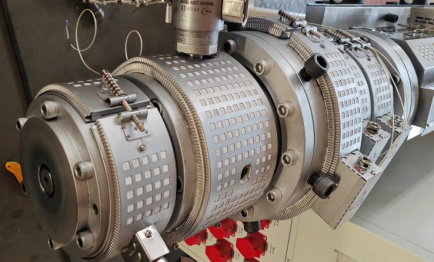

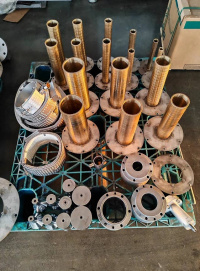

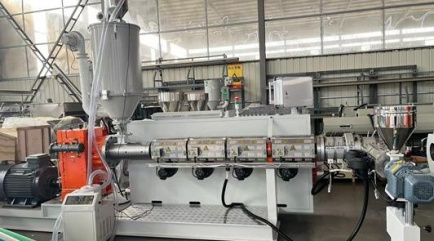

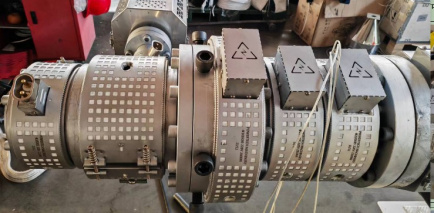

Линия GSJ75-33 представляет собой интегрированный производственный комплекс, предназначенный для изготовления труб из полиэтилена высокой плотности (HDPE). Производственная линия построена по принципу последовательной технологической цепочки. Основные компоненты линии: экструзионный блок с загрузочным бункером, одношнековый экструдер и трубные головки. Экструдер оснащен высокоэффективным приводом и системой обогрева с точным температурным контролем. Конструкция шнека обеспечивает оптимальную гомогенизацию расплава полимера.

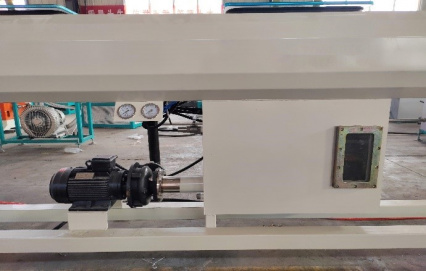

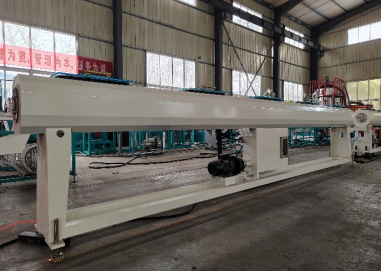

Вакуумный калибратор, следующий за формующей головкой, стабилизирует геометрические параметры трубы. Камера охлаждения представляет собой секционную ванну с циркулирующей водой, обеспечивающую равномерное охлаждение экструдированной трубы. Тянущее устройство создает необходимое усилие для равномерного протягивания материала через все зоны линии. Отрезное устройство выполняет точную резку готовой трубы без образования отходов. В состав линии также входит укладчик, обеспечивающий аккуратное складирование готовых отрезков. Двухпозиционный намотчик применяется для сматывания труб малого диаметра в бухты. Система дополнена лазерным принтером для нанесения маркировки на готовую продукцию.
Линия GSJ75-33 характеризуется высокой производительностью, точностью формирования геометрических параметров трубы и энергоэффективностью. Установка базируется на модульном принципе, обеспечивающем возможность компактного размещения в производственных помещениях. Применяемые технические решения направлены на обеспечение стабильных физико-механических характеристик конечного продукта и минимизацию производственных отходов.
| Модель | GSJ75-33 |
| Производительность (кг/ч) | 250 – 300 |
| Скорость вытяжки труб (м/мин) | 20 – 25 |
| Диаметр изготавливаемых труб (мм) | 20 – 110 |
| Потребность в сжатом воздухе (м³/ч / МПа) | 0,1 (при давлении 0.4 – 0.6) |
| Потребность в воде для охлаждения (м³/ч) | 6 |
| Электропитание (В/Гц) | 380/50 |
| Мощность (кВт) | 150 |
| Габаритные размеры (м) | 35х3х2 |
| Модель | GSJ-75/33 | |
| Производительность (кг/ч) | 250 – 300 | |
| Шнек | Диаметр (мм) | 75 |
| Соотношение сторон L/D | 33:1 | |
| Материал | Сталь 38CrMoAlA | |
| Обработка поверхности | Азотирование и полировка | |
| Цилиндр | Количество зон нагрева (зоны) | 4 |
| Количество зон охлаждения (зоны) | 4 | |
| Метод нагрева | Керамические нагреватели | |
| Материал | Сталь 38CrMoAlA | |
| Обработка поверхности | Азотирование и полировка | |
| Мощность нагрева (кВт) | 22 | |
| Мощность вентилятора (кВт) | 5х0,18 | |
| Редуктор | Модель | QT200 |
| Термообработка поверхности | Закалка | |
| Материал | Сталь 20CrMnTi | |
| Материал осей подшипников | Сталь 40Cr | |
| Тип шестерни | Косозубая шестерня | |
|
Автоматический загрузчик и бункер |
Сушка объема (л) | 150 |
| Диаметр трубы (мм) | 38 | |
| Метод | Вакуумное всасывание | |
| Мощность насоса (кВт) | 1,2 | |
| Мощность нагрева (кВт) | 5,4 | |
| Мощность приводного двигателя (кВт) | 75 | |
| Габаритные размеры (мм) | 4500x1000x2290 | |
| Вес (кг) | 2200 | |

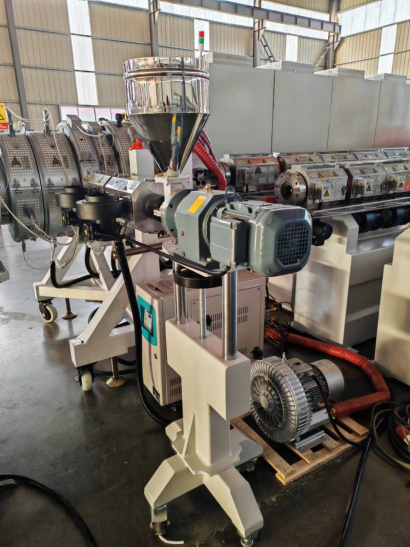

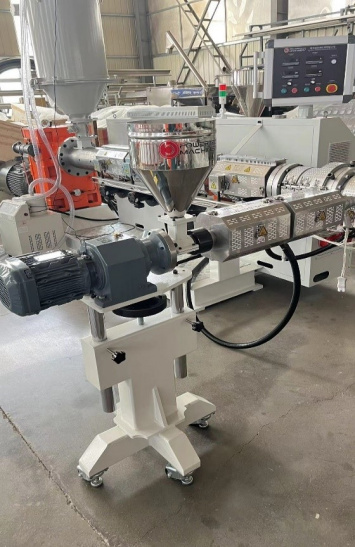

| Модель | SJ-30/25 | |
| Производительность (кг/ч) | 3 – 5 | |
| Центральная экструзионная высота (мм) | 1000 | |
| Шнек | Диаметр (мм) | 30 |
| Соотношение сторон L/D | 25:1 | |
| Материал | Сталь 38CrMoAlA | |
| Обработка поверхности | Азотирован и полирован | |
| Цилиндр | Количество зон нагрева (зоны) | 2 |
| Материал | Сталь 38CrMoAlA | |
| Мощность (кВт) | 1,5 | |
| Мотор | Контрольная система | AC преобразователь |
| Мощность (кВт) | 1,5 | |
| Габаритные размеры (мм) | 1350х500x1250 | |
| Вес (кг) | 260 | |
| Количество зон нагрева (зон) | 8 |
| Материал | Сталь 40Cr |
| Диаметры труб (мм) | 20 – 110 |
| Мощность нагрева (кВт) | 12 |
| Вес (кг) | 450 |

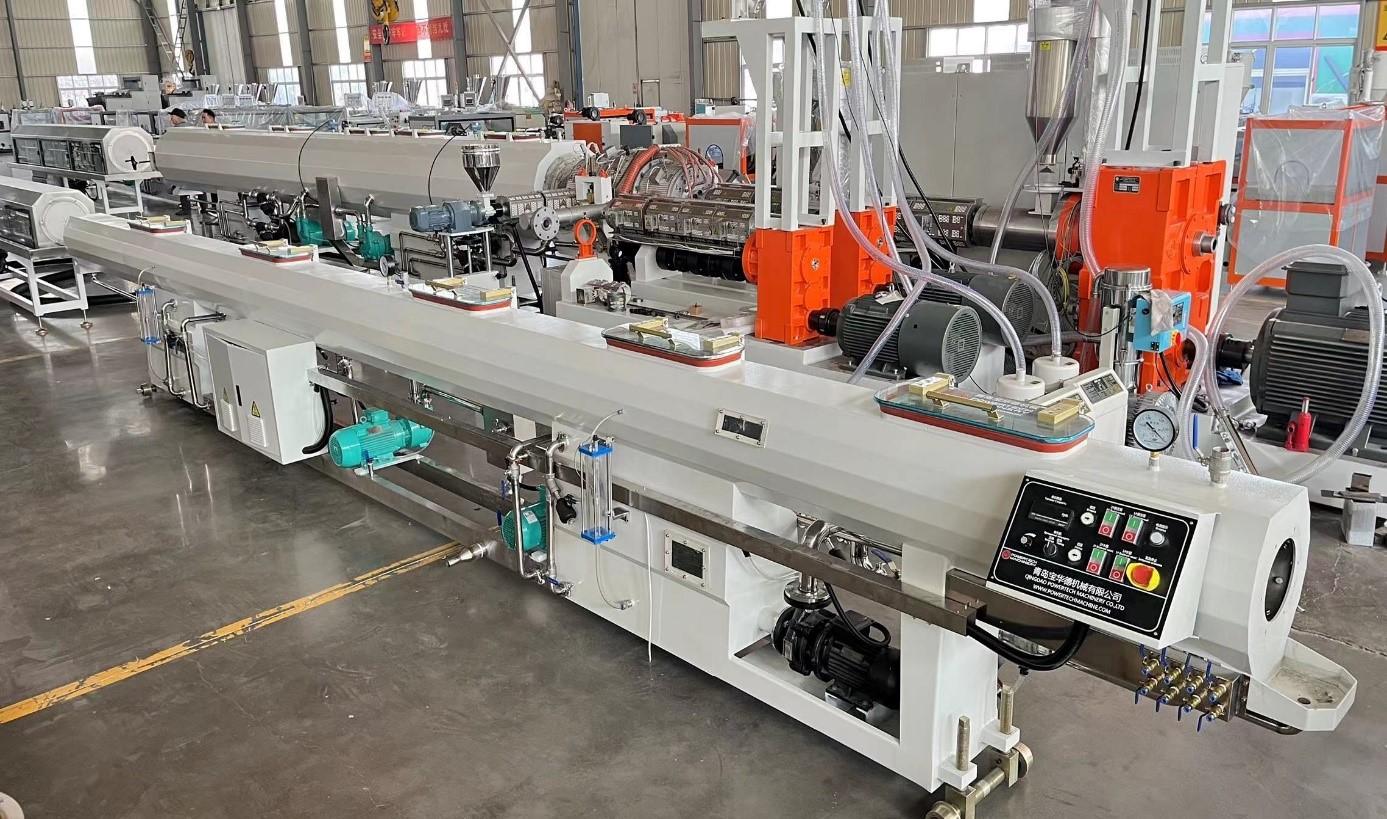

| Модель | PTZK-110 | |
|
Диапазон диаметра трубы |
Минимальный (мм) | 20 |
| Максимальный (мм) | 110 | |
| Мощность двигателя водного насоса (кВт) | 1,5+2,2 | |
| Мощность двигателя вакуумного насоса (кВт) | 2,2+3 | |
| Мотор движение (кВт) | 0,75 | |
| Габаритные размеры (мм) | 9000х380х1300 | |
| Модель | PTPL-110 | |
|
Диапазон диаметра трубы |
Минимальный (мм) | 20 |
| Максимальный (мм) | 110 | |
| Габаритные размеры (мм) | 5800х380х1300 | |

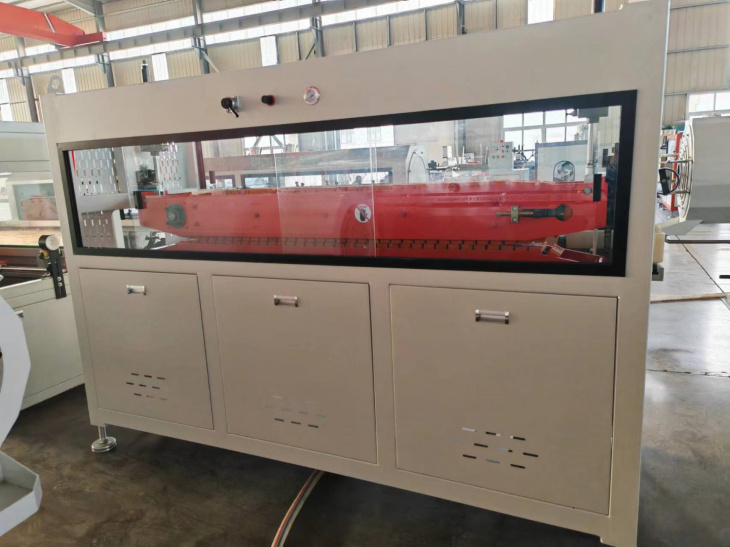

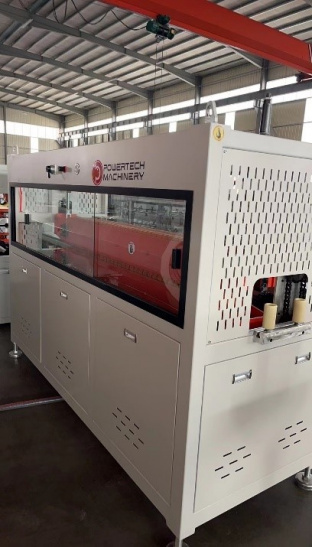

| Модель | PTQYJ-110 | |
| Диаметр захватывающей гусеницы | Минимальный (мм) | 20 |
| Максимальный (мм) | 110 | |
| Стандартный диапазон скорости | Минимальный (м/мин) | 1 |
| Максимальный (м/мин) | 25 | |
| Проверенная сила натяжения (N) | 10000 | |
| Мощность мотора (кВт) | 4 | |
| Габаритные размеры (мм) | 1750х800х1900 | |
| Вес (кг) | 1000 | |

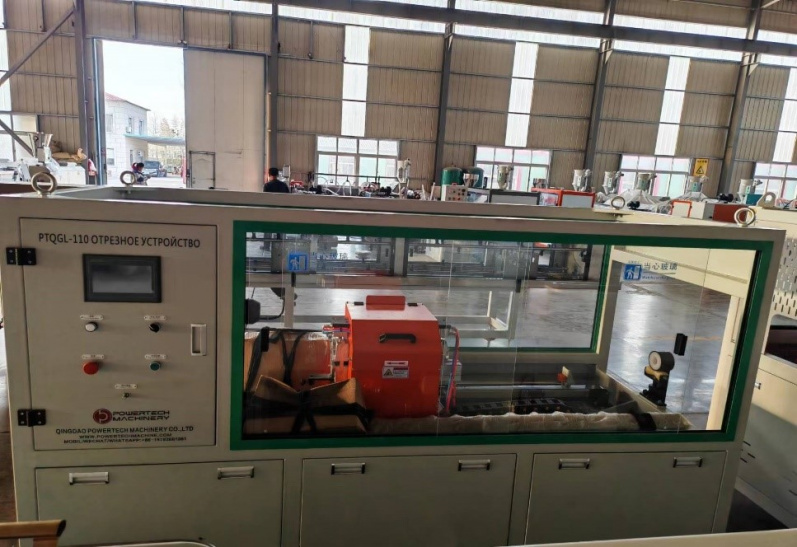

| Модель | PTQGL-110 |
| Диаметр перерабатывающей трубы (мм) | 20 – 110 |
| Переработающий труба | PP PE PPR |
| Путешествие перемещения полки (мм) | 1100 |
| Период (с) | 20 – 50 |
| Твердость | HRC55-60 |
| Диаметр ножи (мм) | 72х12х1,5 |
| Форма ножей | Круглая |
| Количество пил (шт.) | 1 |
| Сырье ножа | SKD-11 |
| Макс рабочая скорость линии (м/мин) | 24 – 25 |
| Максимальная рабочая толщина (мм) | ≤13 |
| Метод подачи ножа | Пневматическая |
| Расход воздуха (м³/ч) | 1 – 2 |
| Рабочее давление системы воздуха (МПа) | 0,6 – 0,8 |
| Электропитание (В/Гц) | 380/50 |
| Скорость мотора (об / мин) | 125 – 1250 |
| Мощность мотора движении (кВт) | 1,1 + 0,75 |
| Габаритные размеры (мм) | 2400х1000х1600 |
| Вес (кг) | 500 |

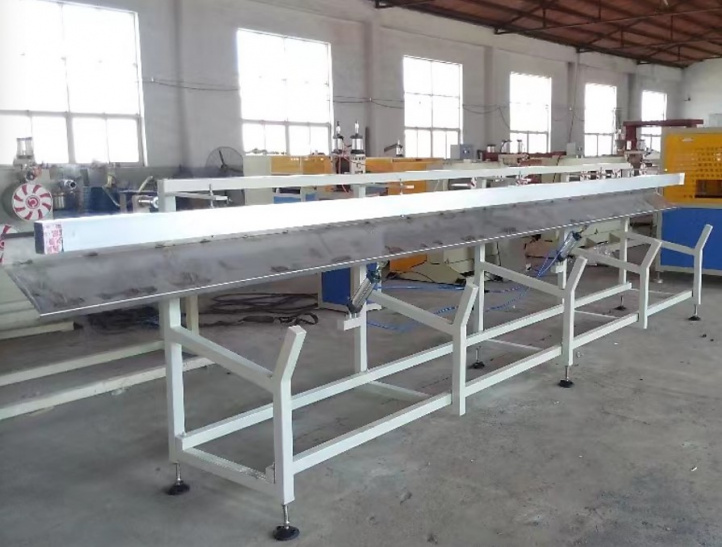

| Модель | FZ-500 |
| Минимальный диаметр трубы (мм) | 16 |
| Максимальный диаметр трубы (мм) | 200 |
| Максимальный длина трубы (мм) | 6000 |
| Регулировочная высота (мм) | 100 |
| Габаритные размеры (мм) | 6000х1590х1100 |
| Вес (кг) | 200 |
| Модель | PTSWG 20 | PTSWG 110 | |
| Скорость намотки | Минимальная (м/мин) | 0,5 | 0,25 |
| Максимальная (м/мин) | 20 | 15 | |
| Диапазон наматываемых труб | Минимальный (мм) | 20 | 50 |
| Максимальный (мм) | 63 | 110 | |
|
Наружный диаметр бухты |
Минимальный (мм) | 1050 | 2000 |
| Максимальный (мм) | 2300 | 3400 | |
|
Внутренний диаметр бухты |
Минимальный (мм) | 500 | 1000 |
| Максимальный (мм) | 1700 | 2400 | |
| Ширина бухты (мм) | 300 – 470 | 300 – 580 | |
| Мощность двигателя привода | 25 NM | 40 NM | |
| Электропитание (В / Гц) | 380/50 | ||
| Габаритные размеры (мм) | 2800х3300х2600 | ||
| Вес (кг) | 1850 | ||
| Модель | RX-F30 |
| Срок службы (ч) | 100000 |
| Скорость скремблирования (мм/с) | 7000 |
| Мощность лазера (Вт) | 30 |
| Вес (кг) | 100 |
