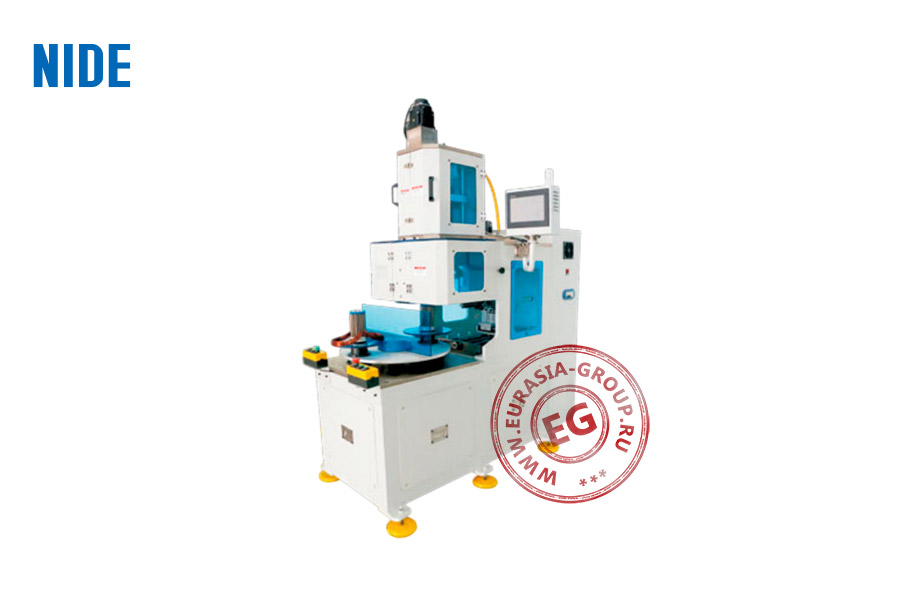

Машина RXL1-160 производства компании NIDE представляет собой вертикальное многоуровневое оборудование для прецизионной автоматизированной намотки катушек статора электродвигателей. Конструкция выполнена в виде трехъярусной колонны с прозрачными защитными панелями в рабочих зонах. Основание представляет собой массивную металлическую тумбу на регулируемых виброгасящих опорах. Модульное построение обеспечивает компактность при сохранении всех необходимых функциональных элементов. В средней части расположена основная рабочая зона с механизмами намотки и держателями катушек. Нижний уровень содержит органы управления с цветными функциональными кнопками для быстрого доступа к основным операциям. Верхняя секция включает систему подачи и натяжения проволоки с дополнительными датчиками контроля процесса.
Панель управления оснащена современным сенсорным дисплеем на поворотном кронштейне для удобства оператора. Интерфейс обеспечивает визуализацию параметров намотки. Принцип работы основан на прецизионном управлении вращением шаблона с одновременной подачей проволоки с контролируемым натяжением. Система позиционирования обеспечивает точную укладку витков согласно заданной программе.
Машина RXL1-160 характеризуется высокой скоростью намотки при сохранении точности позиционирования проволоки. Многоуровневая система наблюдения за процессом намотки гарантирует своевременное выявление отклонений и корректировку параметров. Прозрачные защитные панели обеспечивают полный визуальный контроль процесса при сохранении безопасности оператора. Эргономичное расположение элементов управления минимизирует время на настройку и переналадку оборудования.
| Модель | RXL1-160 |
| Диаметр проволоки (мм) | 0.2-1.2 |
| Диаметр маховой вилки (мм) | 400 |
| Намоточная головка | 1 |
| Максимальная высота штабеля (мм) | 160 |
| Максимальный наружный диаметр статора (мм) | 210 |
| Номер файла перехода | 1-7 |
| Максимальная скорость (об/мин) | 2200 |
| Давление воздуха (МПа) | 0.4 |
| Мощность (кВт) | 4.5 |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Габаритные размеры (мм) | 2200x1200x2200 |
| Вес (кг) | 1200 |
